HS汽轮机使用说明书

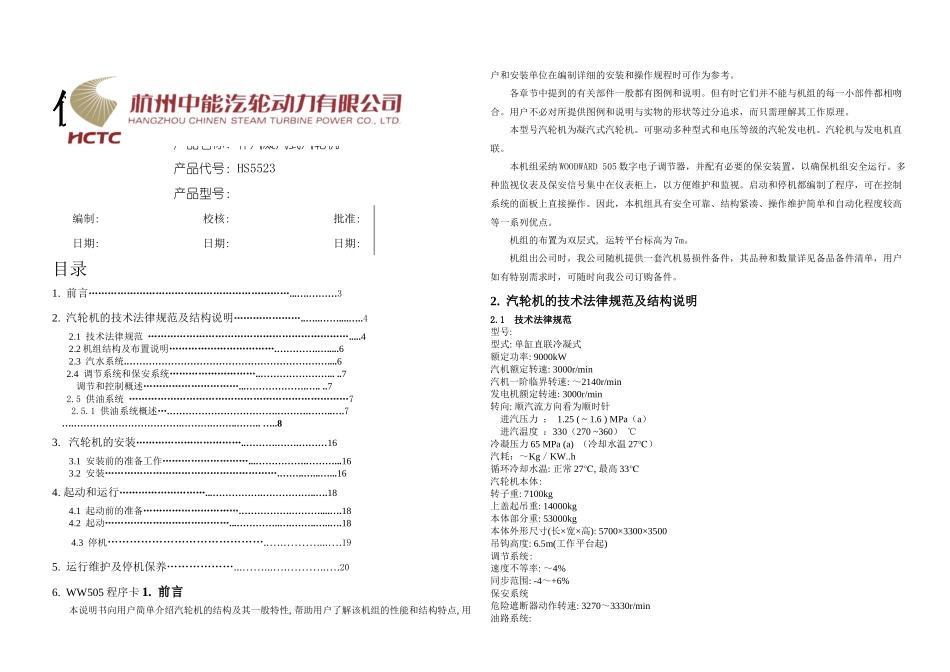

HS汽轮机使用说明书_第1页
1/8

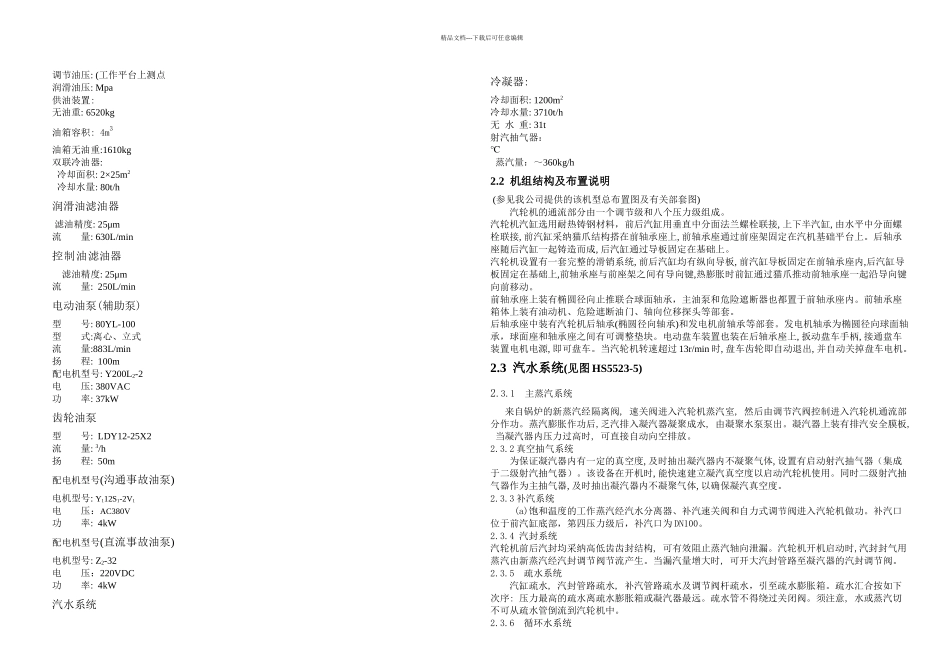

HS汽轮机使用说明书_第2页
2/8

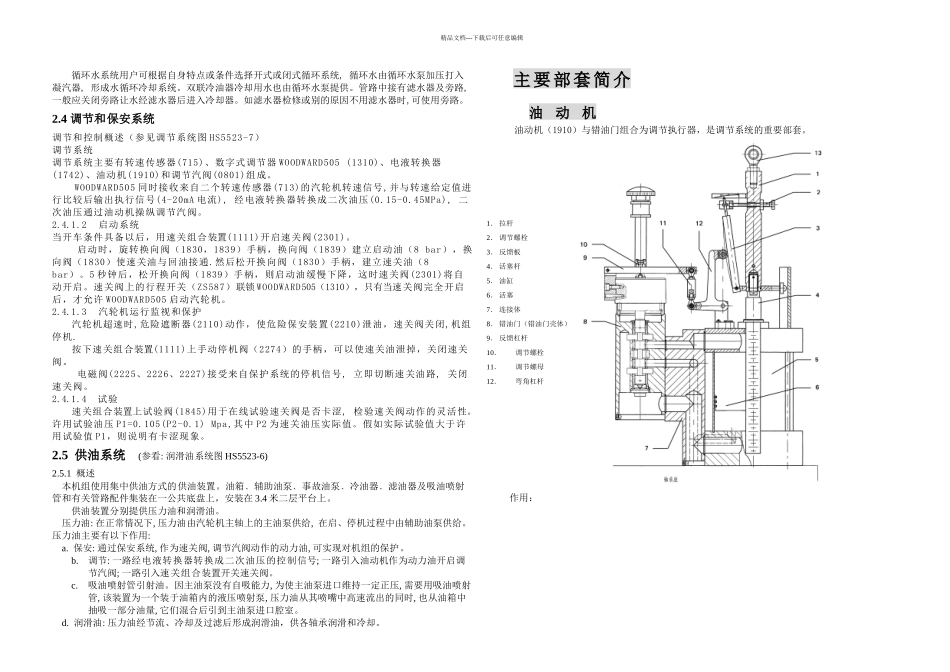

HS汽轮机使用说明书_第3页
3/8
使用说明书产品名称:补汽凝汽式汽轮机产品代号:HS5523产品型号:编制:校核:批准:日期:日期:日期:目录1. 前言………………………………………………………...….………32. 汽轮机的技术法律规范及结构说明…………………..…..……....…..42.1 技术法律规范 ……………………………………………………….....42.2 机组结构及布置说明…………………………….………….….....62.3 汽水系统.………………………………………………………....62.4 调节系统和保安系统………………………..…………………... ..7 调节和控制概述…………………………...……………….….. ..72.5 供油系统 ……………………………………………………………72.5.1 供油系统概述….…………………………….……….……..….7….…………………………….……….……..…….. …..83. 汽轮机的安装……………………………..……….…….………163.1 安装前的准备工作………………………...…………….………...163.2 安装……………………………………………….……..…...…...164. 起动和运行………………………...…………….……………..….184.1 起动前的准备………………………….…………….………....….184.2 起动…………………………………...…………..….……..…..….184.3 停机……………………………………..….………....….195. 运行维护及停机保养………………...……...….………..….206. WW505 程序卡 1. 前言本说明书向用户简单介绍汽轮机的结构及其一般特性, 帮助用户了解该机组的性能和结构特点, 用户和安装单位在编制详细的安装和操作规程时可作为参考。各章节中提到的有关部件一般都有图例和说明。但有时它们并不能与机组的每一小部件都相吻合。用户不必对所提供图例和说明与实物的形状等过分追求,而只需理解其工作原理。本型号汽轮机为凝汽式汽轮机。可驱动多种型式和电压等级的汽轮发电机。汽轮机与发电机直联。本机组采纳 WOODWARD 505 数字电子调节器,并配有必要的保安装置,以确保机组安全运行。多种监视仪表及保安信号集中在仪表柜上,以方便维护和监视。启动和停机都编制了程序,可在控制系统的面板上直接操作。因此,本机组具有安全可靠、结构紧凑、操作维护简单和自动化程度较高等一系列优点。机组的布置为双层式, 运转平台标高为 7m。机组出公司时,我公司随机提供一套汽机易损件备件,其品种...
