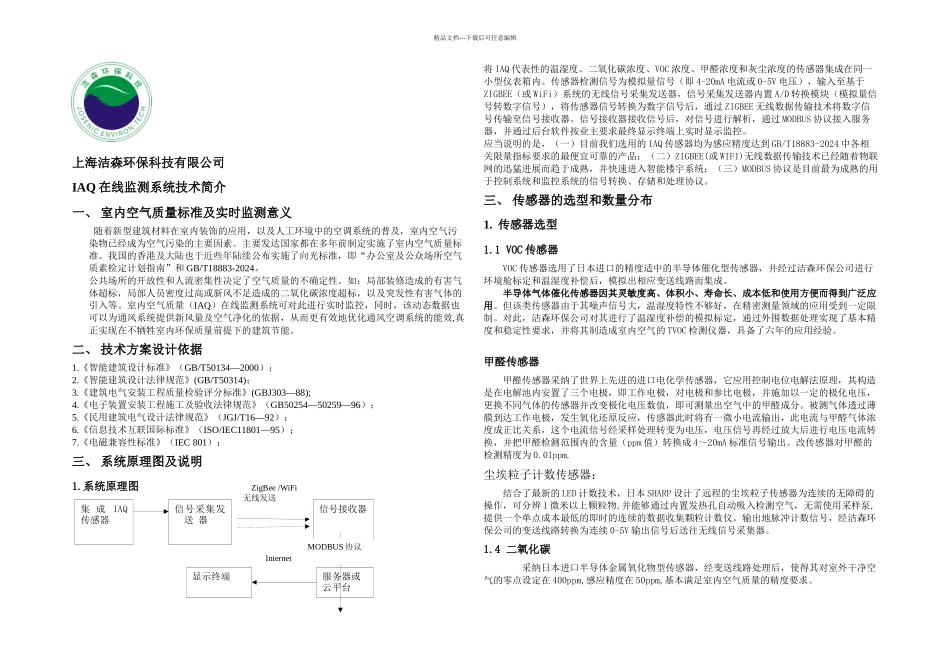

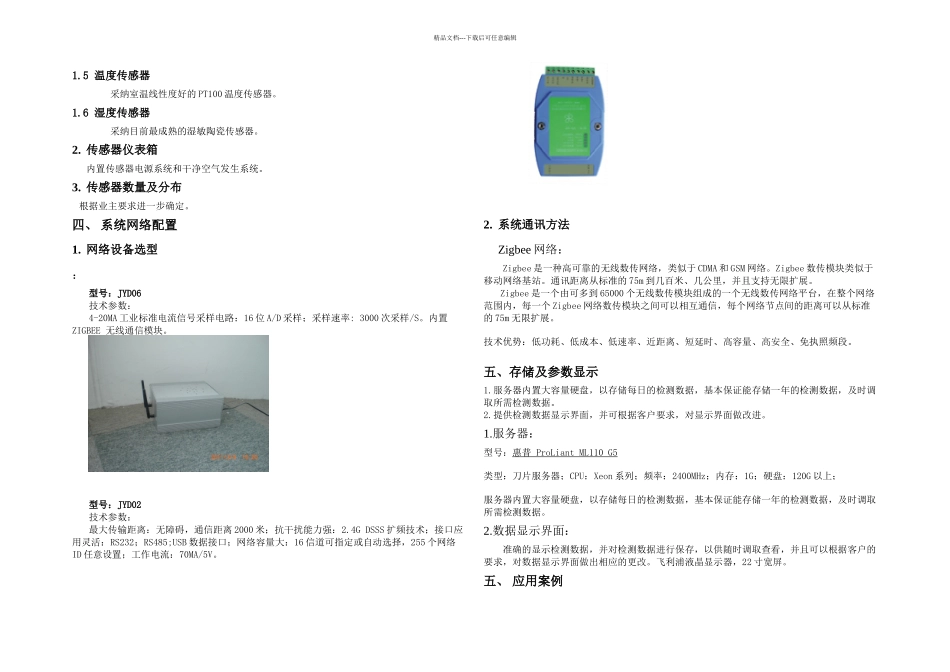

精品文档---下载后可任意编辑上海洁森环保科技有限公司IAQ 在线监测系统技术简介一、 室内空气质量标准及实时监测意义 随着新型建筑材料在室内装饰的应用，以及人工环境中的空调系统的普及，室内空气污染物已经成为空气污染的主要因素。主要发达国家都在多年前制定实施了室内空气质量标准。我国的香港及大陆也于近些年陆续公布实施了向光标准，即“办公室及公众场所空气质素检定计划指南”和 GB/T18883-2024。公共场所的开放性和人流密集性决定了空气质量的不确定性。如：局部装修造成的有害气体超标，局部人员密度过高或新风不足造成的二氧化碳浓度超标，以及突发性有害气体的引入等。室内空气质量（IAQ）在线监测系统可对此进行实时监控，同时，该动态数据也可以为通风系统提供新风量及空气净化的依据，从而更有效地优化通风空调系统的能效,真正实现在不牺牲室内环保质量前提下的建筑节能。二、 技术方案设计依据1.《智能建筑设计标准》（GB/T50134—2000）；2.《智能建筑设计法律规范》(GB/T50314)；3.《建筑电气安装工程质量检验评分标准》(GBJ303—88);4.《电子装置安装工程施工及验收法律规范》（GB50254—50259—96）；5.《民用建筑电气设计法律规范》（JGJ/T16—92）；6.《信息技术互联国际标准》（ISO/IEC11801—95）；7.《电磁兼容性标准》（IEC 801）；三、 系统原理图及说明1.系统原理图将 IAQ 代表性的温湿度、二氧化碳浓度、VOC 浓度、甲醛浓度和灰尘浓度的传感器集成在同一小型仪表箱内。传感器检测信号为模拟量信号（即 4-20mA 电流或 0-5V 电压），输入至基于ZIGBEE（或 WiFi）系统的无线信号采集发送器，信号采集发送器内置 A/D 转换模块（模拟量信号转数字信号），将传感器信号转换为数字信号后，通过 ZIGBEE 无线数据传输技术将数字信号传输至信号接收器。信号接收器接收信号后，对信号进行解析，通过 MODBUS 协议接入服务器，并通过后台软件按业主要求最终显示终端上实时显示监控。应当说明的是，（一）目前我们选用的 IAQ 传感器均为感应精度达到 GB/T18883-2024 中各相关限量指标要求的最便宜可靠的产品；（二）ZIGBEE(或 WIFI)无线数据传输技术已经随着物联网的迅猛进展而趋于成熟，并快速进入智能楼宇系统；（三）MODBUS 协议是目前最为成熟的用于控制系统和监控系统的信号转换、存储和处理协议。三、 传感器的选型和数量分布1. 传感器选型1.1 VOC 传感器VOC 传感器选用了日本进口的精度...
