JYCS电缆绝缘测试系统用户手册

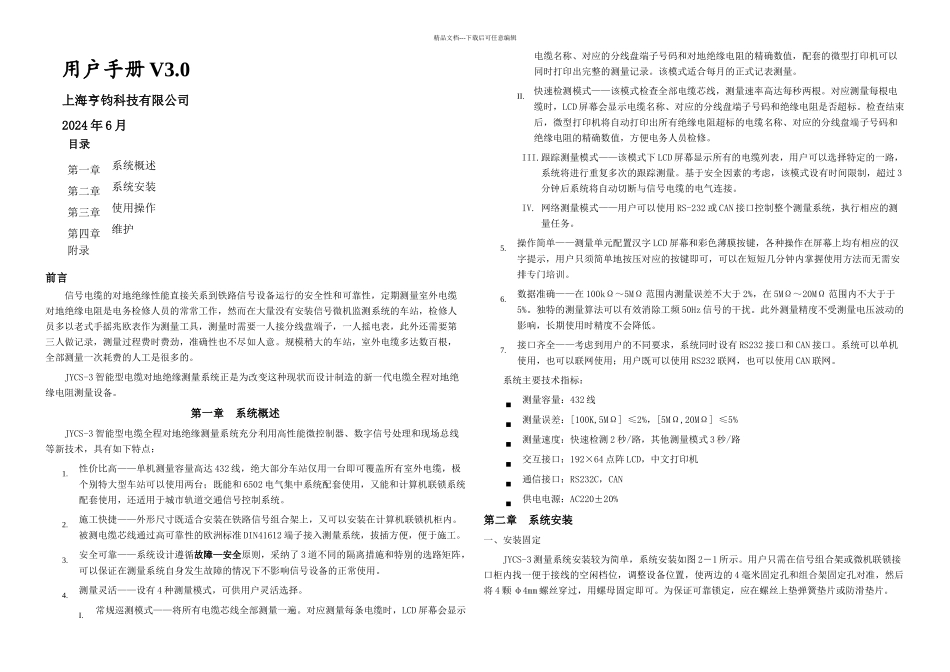

JYCS电缆绝缘测试系统用户手册_第1页
1/6

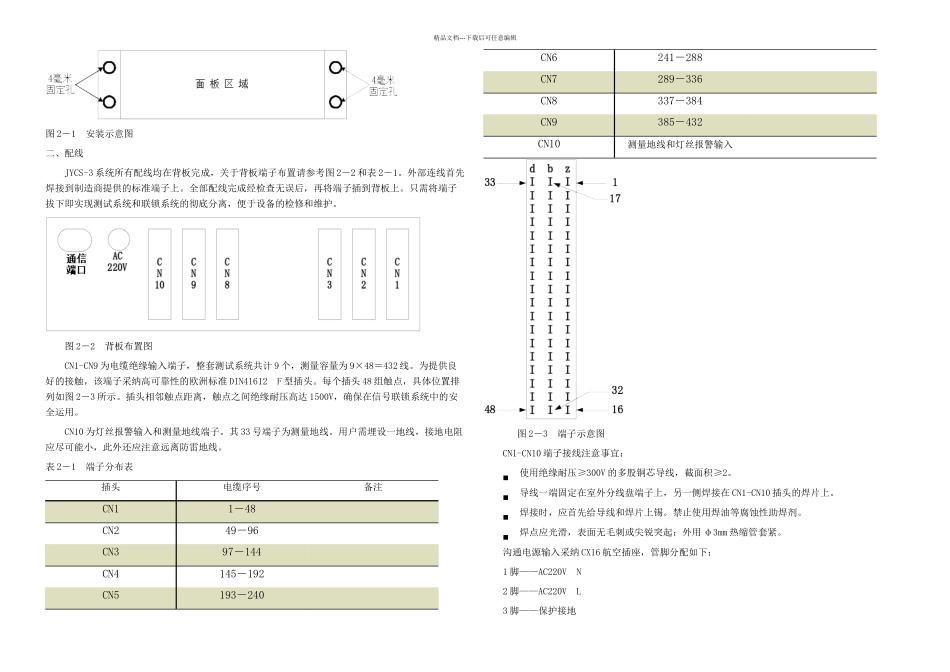

JYCS电缆绝缘测试系统用户手册_第2页
2/6

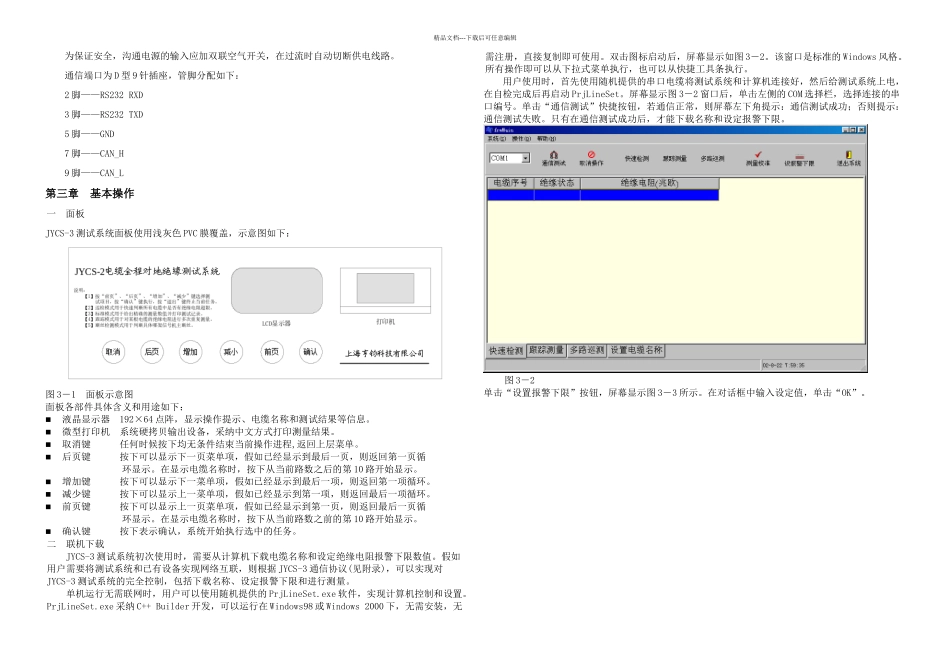

JYCS电缆绝缘测试系统用户手册_第3页
3/6
精品文档---下载后可任意编辑用户手册 V3.0上海亨钧科技有限公司2024 年 6 月目录第一章系统概述第二章系统安装第三章使用操作第四章维护附录前言信号电缆的对地绝缘性能直接关系到铁路信号设备运行的安全性和可靠性,定期测量室外电缆对地绝缘电阻是电务检修人员的常常工作,然而在大量没有安装信号微机监测系统的车站,检修人员多以老式手摇兆欧表作为测量工具,测量时需要一人接分线盘端子,一人摇电表,此外还需要第三人做记录,测量过程费时费劲,准确性也不尽如人意。规模稍大的车站,室外电缆多达数百根,全部测量一次耗费的人工是很多的。JYCS-3 智能型电缆对地绝缘测量系统正是为改变这种现状而设计制造的新一代电缆全程对地绝缘电阻测量设备。第一章 系统概述JYCS-3 智能型电缆全程对地绝缘测量系统充分利用高性能微控制器、数字信号处理和现场总线等新技术,具有如下特点:1.性价比高——单机测量容量高达 432 线,绝大部分车站仅用一台即可覆盖所有室外电缆,极个别特大型车站可以使用两台;既能和 6502 电气集中系统配套使用,又能和计算机联锁系统配套使用,还适用于城市轨道交通信号控制系统。2.施工快捷——外形尺寸既适合安装在铁路信号组合架上,又可以安装在计算机联锁机柜内。被测电缆芯线通过高可靠性的欧洲标准 DIN41612 端子接入测量系统,拔插方便,便于施工。3.安全可靠——系统设计遵循故障—安全原则,采纳了 3 道不同的隔离措施和特别的选路矩阵,可以保证在测量系统自身发生故障的情况下不影响信号设备的正常使用。4.测量灵活——设有 4 种测量模式,可供用户灵活选择。I.常规巡测模式——将所有电缆芯线全部测量一遍。对应测量每条电缆时,LCD 屏幕会显示电缆名称、对应的分线盘端子号码和对地绝缘电阻的精确数值,配套的微型打印机可以同时打印出完整的测量记录。该模式适合每月的正式记表测量。 II.快速检测模式——该模式检查全部电缆芯线,测量速率高达每秒两根。对应测量每根电缆时,LCD 屏幕会显示电缆名称、对应的分线盘端子号码和绝缘电阻是否超标。检查结束后,微型打印机将自动打印出所有绝缘电阻超标的电缆名称、对应的分线盘端子号码和绝缘电阻的精确数值,方便电务人员检修。III.跟踪测量模式——该模式下 LCD 屏幕显示所有的电缆列表,用户可以选择特定的一路,系统将进行重复多次的跟踪测量。基于安全因素的考虑,该模式设有时间限制,超过 3分钟后系统将自动切断与信号电缆...
