JY机械原理课程设计之健身球分类机

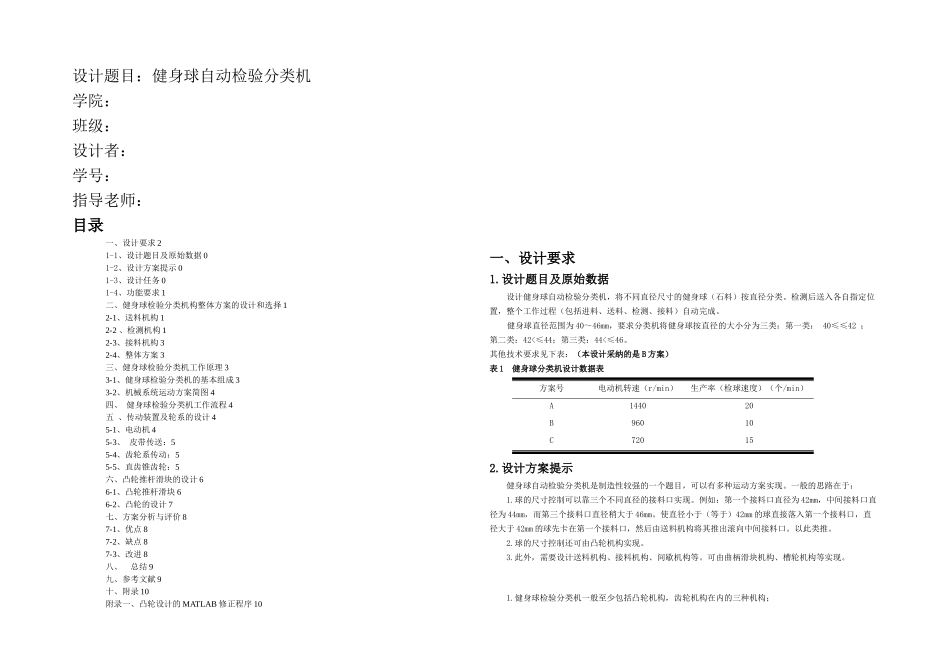

JY机械原理课程设计之健身球分类机_第1页
1/12

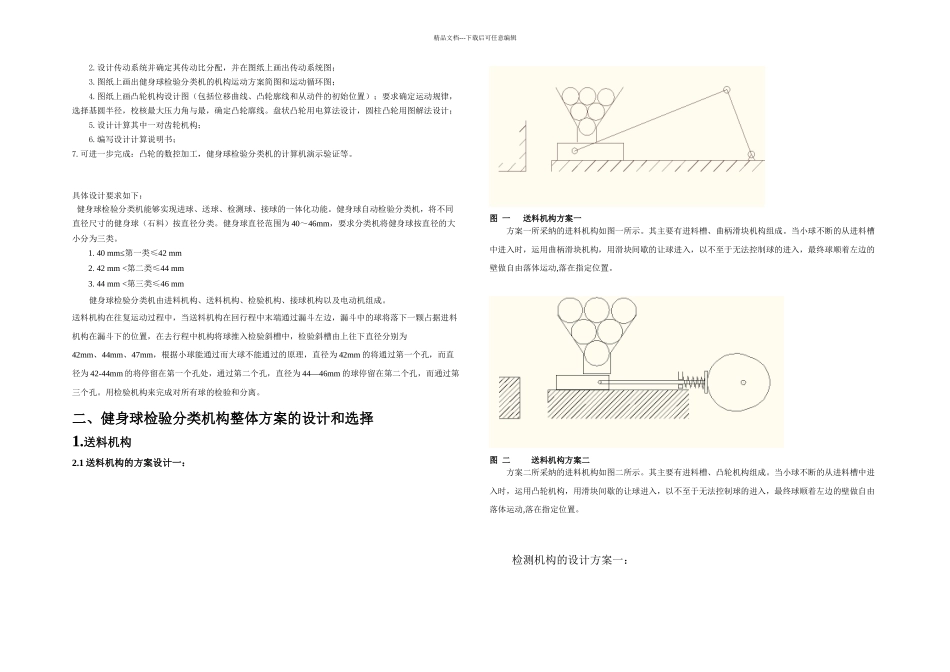

JY机械原理课程设计之健身球分类机_第2页
2/12

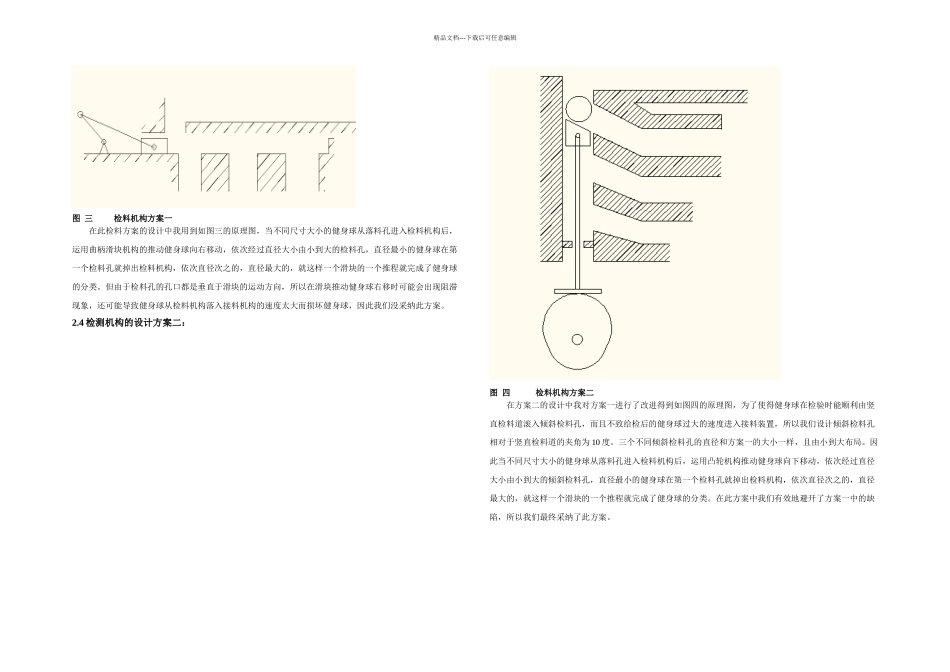

JY机械原理课程设计之健身球分类机_第3页
3/12
设计题目:健身球自动检验分类机学院:班级:设计者: 学号: 指导老师:目录一、设计要求 21-1、设计题目及原始数据 01-2、设计方案提示 01-3、设计任务 01-4、功能要求 1二、健身球检验分类机构整体方案的设计和选择 12-1、送料机构 12-2 、检测机构 12-3、接料机构 32-4、整体方案 3三、健身球检验分类机工作原理 33-1、健身球检验分类机的基本组成 33-2、机械系统运动方案简图 4四、 健身球检验分类机工作流程 4五 、传动装置及轮系的设计 45-1、电动机 45-3、 皮带传送:55-4、齿轮系传动:55-5、直齿锥齿轮:5六、凸轮推杆滑块的设计 66-1、凸轮推杆滑块 66-2、凸轮的设计 7七、方案分析与评价 87-1、优点 87-2、缺点 87-3、改进 8八、 总结 9九、参考文献 9十、附录 10附录一、凸轮设计的 MATLAB 修正程序 10一、设计要求1.设计题目及原始数据设计健身球自动检验分类机,将不同直径尺寸的健身球(石料)按直径分类。检测后送入各自指定位置,整个工作过程(包括进料、送料、检测、接料)自动完成。健身球直径范围为 40~46mm,要求分类机将健身球按直径的大小分为三类:第一类: 40≤≤42 ; 第二类:42<≤44;第三类:44<≤46。其他技术要求见下表:(本设计采纳的是 B 方案)表 1 健身球分类机设计数据表方案号电动机转速(r/min)生产率(检球速度)(个/min)A144020B96010C720152.设计方案提示健身球自动检验分类机是制造性较强的一个题目,可以有多种运动方案实现。一般的思路在于:1.球的尺寸控制可以靠三个不同直径的接料口实现。例如:第一个接料口直径为 42mm,中间接料口直径为 44mm,而第三个接料口直径稍大于 46mm。使直径小于(等于)42mm 的球直接落入第一个接料口,直径大于 42mm 的球先卡在第一个接料口,然后由送料机构将其推出滚向中间接料口。以此类推。2.球的尺寸控制还可由凸轮机构实现。3.此外,需要设计送料机构、接料机构、间歇机构等。可由曲柄滑块机构、槽轮机构等实现。1.健身球检验分类机一般至少包括凸轮机构,齿轮机构在内的三种机构;精品文档---下载后可任意编辑2.设计传动系统并确定其传动比分配,并在图纸上画出传动系统图;3.图纸上画出健身球检验分类机的机构运动方案简图和运动循环图;4.图纸上画凸轮机构设计图(包括位移曲线、凸轮廓线和从动件的初始位置);要求确定运动规律,选择基圆半径,校核最大压力角与最,确定凸轮廓线。盘状凸轮用电...
