kV区域电网的继电保护设计要点

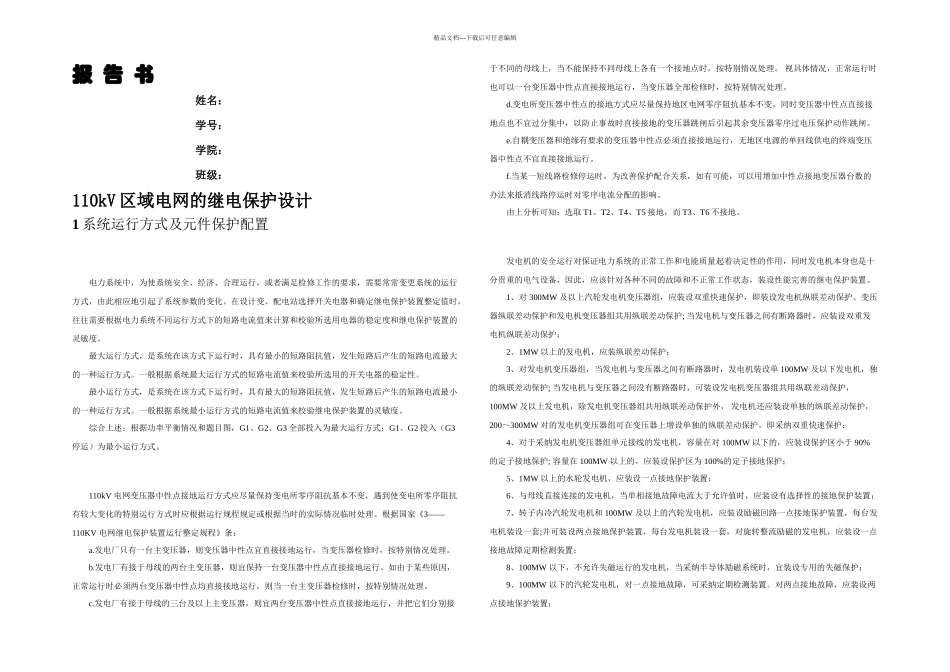

kV区域电网的继电保护设计要点_第1页
1/15

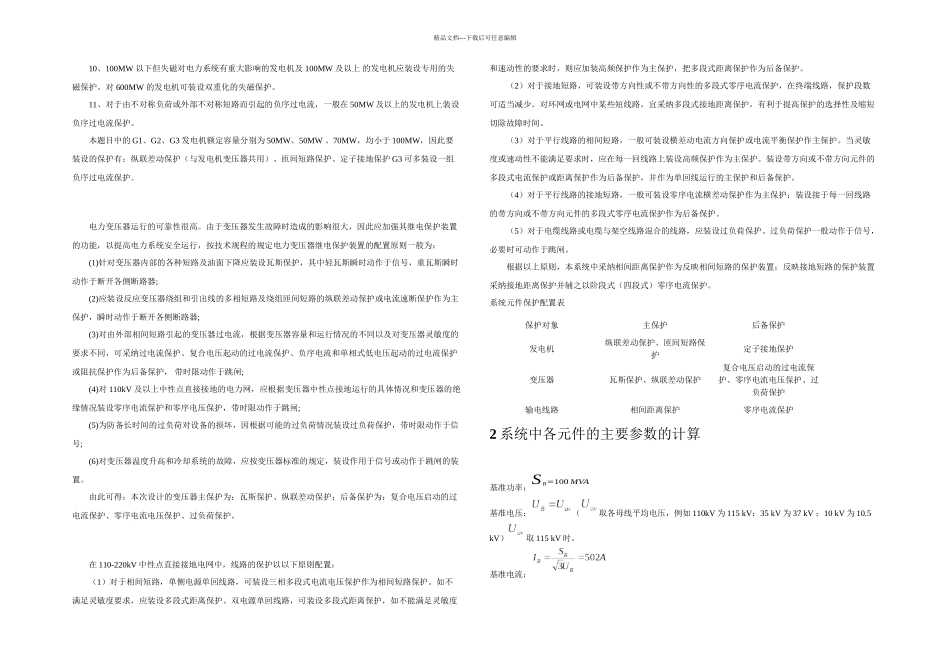

kV区域电网的继电保护设计要点_第2页
2/15

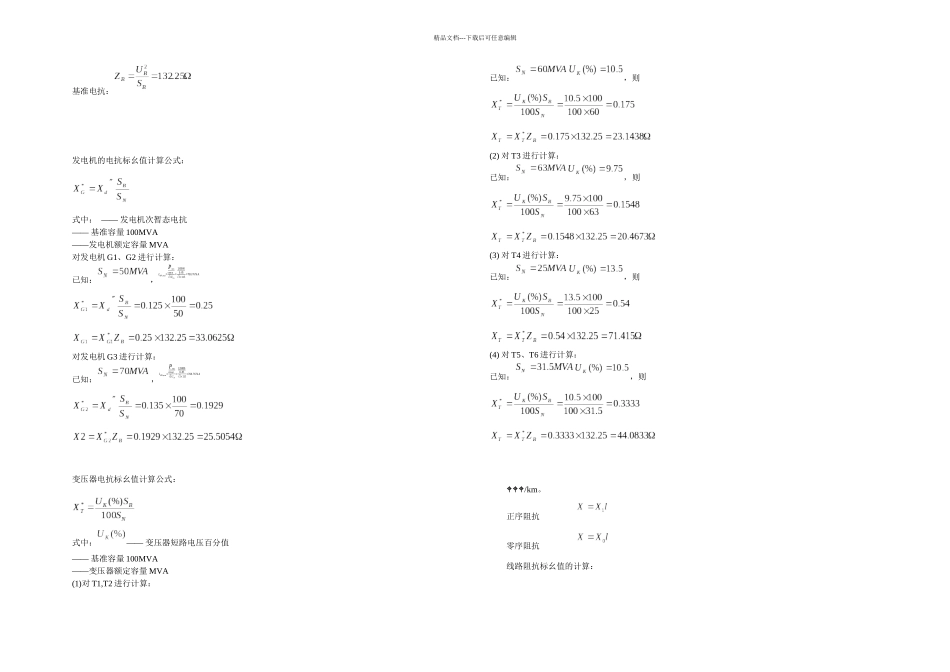

kV区域电网的继电保护设计要点_第3页
3/15
精品文档---下载后可任意编辑报 告 书姓名:学号:学院:班级:110kV 区域电网的继电保护设计1 系统运行方式及元件保护配置电力系统中,为使系统安全、经济、合理运行,或者满足检修工作的要求,需要常常变更系统的运行方式,由此相应地引起了系统参数的变化。在设计变、配电站选择开关电器和确定继电保护装置整定值时,往往需要根据电力系统不同运行方式下的短路电流值来计算和校验所选用电器的稳定度和继电保护装置的 灵敏度。最大运行方式,是系统在该方式下运行时,具有最小的短路阻抗值,发生短路后产生的短路电流最大 的一种运行方式。一般根据系统最大运行方式的短路电流值来校验所选用的开关电器的稳定性。最小运行方式,是系统在该方式下运行时,具有最大的短路阻抗值,发生短路后产生的短路电流最小的一种运行方式。一般根据系统最小运行方式的短路电流值来校验继电保护装置的灵敏度。综合上述:根据功率平衡情况和题目图,G1、G2、G3 全部投入为最大运行方式;G1、G2 投入(G3停运)为最小运行方式。110kV 电网变压器中性点接地运行方式应尽量保持变电所零序阻抗基本不变,遇到使变电所零序阻抗有较大变化的特别运行方式时应根据运行规程规定或根据当时的实际情况临时处理。根据国家《3——110KV 电网继电保护装置运行整定规程》条:a. 发电厂只有一台主变压器,则变压器中性点宜直接接地运行,当变压器检修时,按特别情况处理。b.发电厂有接于母线的两台主变压器,则宜保持一台变压器中性点直接接地运行。如由于某些原因, 正常运行时必须两台变压器中性点均直接接地运行,则当一台主变压器检修时,按特别情况处理。c.发电厂有接于母线的三台及以上主变压器,则宜两台变压器中性点直接接地运行,并把它们分别接 于不同的母线上,当不能保持不同母线上各有一个接地点时,按特别情况处理。 视具体情况,正常运行时 也可以一台变压器中性点直接接地运行,当变压器全部检修时,按特别情况处理。d.变电所变压器中性点的接地方式应尽量保持地区电网零序阻抗基本不变,同时变压器中性点直接接 地点也不宜过分集中,以防止事故时直接接地的变压器跳闸后引起其余变压器零序过电压保护动作跳闸。e.自耦变压器和绝缘有要求的变压器中性点必须直接接地运行,无地区电源的单回线供电的终端变压 器中性点不宜直接接地运行。f.当某一短线路检修停运时,为改善保护配合关系,如有可能,可以用增加中性点接地变压器台数的办法来抵消线...
