KV电网线路保护的设计电力系统继电保护课程设计论文全文

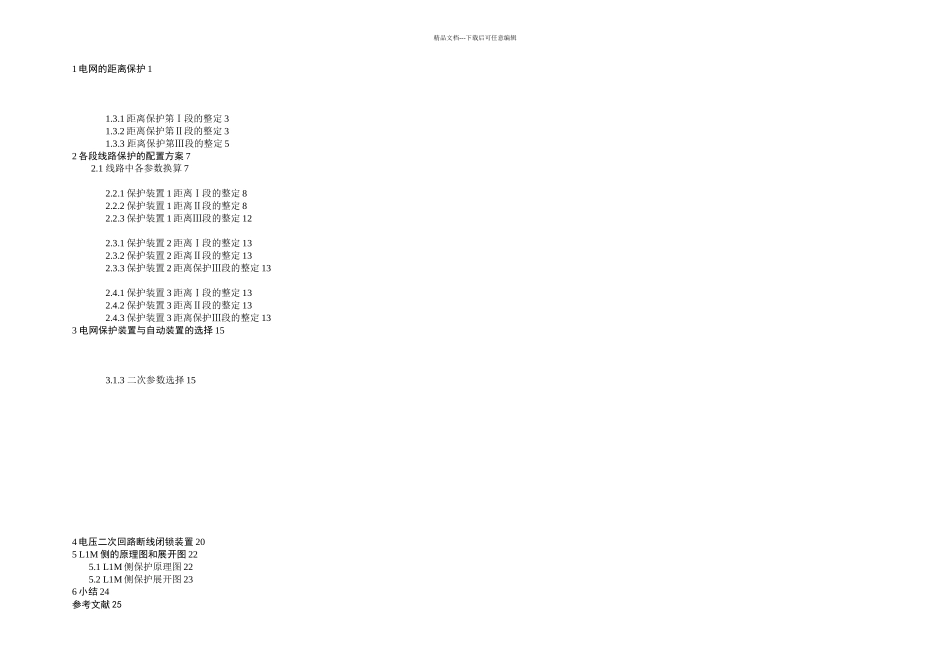

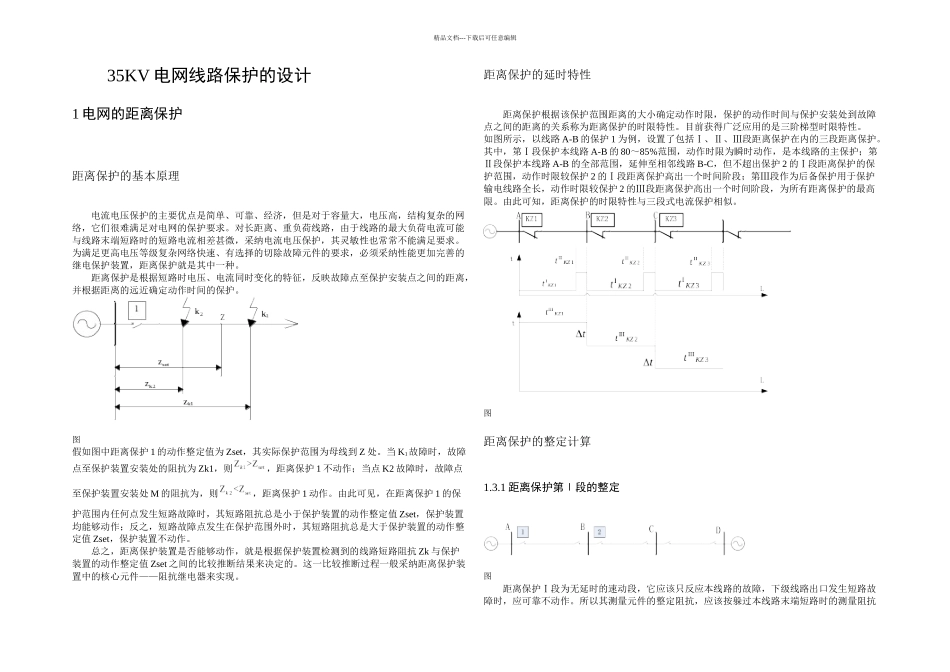

精品文档---下载后可任意编辑1 电网的距离保护 11.3.1 距离保护第Ⅰ段的整定 31.3.2 距离保护第Ⅱ段的整定 31.3.3 距离保护第Ⅲ段的整定 52 各段线路保护的配置方案 72.1 线路中各参数换算 72.2.1 保护装置 1 距离Ⅰ段的整定 82.2.2 保护装置 1 距离Ⅱ段的整定 82.2.3 保护装置 1 距离Ⅲ段的整定 122.3.1 保护装置 2 距离Ⅰ段的整定 132.3.2 保护装置 2 距离Ⅱ段的整定 132.3.3 保护装置 2 距离保护Ⅲ段的整定 132.4.1 保护装置 3 距离Ⅰ段的整定 132.4.2 保护装置 3 距离Ⅱ段的整定 132.4.3 保护装置 3 距离保护Ⅲ段的整定 133 电网保护装置与自动装置的选择 153.1.3 二次参数选择 154 电压二次回路断线闭锁装置 205 L1M 侧的原理图和展开图 225.1 L1M 侧保护原理图 225.2 L1M 侧保护展开图 236 小结 24参考文献 25精品文档---下载后可任意编辑35KV 电网线路保护的设计1 电网的距离保护距离保护的基本原理电流电压保护的主要优点是简单、可靠、经济，但是对于容量大，电压高，结构复杂的网络，它们很难满足对电网的保护要求。对长距离、重负荷线路，由于线路的最大负荷电流可能与线路末端短路时的短路电流相差甚微，采纳电流电压保护，其灵敏性也常常不能满足要求。为满足更高电压等级复杂网络快速、有选择的切除故障元件的要求，必须采纳性能更加完善的继电保护装置，距离保护就是其中一种。距离保护是根据短路时电压、电流同时变化的特征，反映故障点至保护安装点之间的距离，并根据距离的远近确定动作时间的保护。图假如图中距离保护 1 的动作整定值为 Zset，其实际保护范围为母线到 Z 处。当 K1故障时，故障点至保护装置安装处的阻抗为 Zk1，则，距离保护 1 不动作；当点 K2 故障时，故障点至保护装置安装处 M 的阻抗为，则，距离保护 1 动作。由此可见，在距离保护 1 的保护范围内任何点发生短路故障时，其短路阻抗总是小于保护装置的动作整定值 Zset，保护装置均能够动作；反之，短路故障点发生在保护范围外时，其短路阻抗总是大于保护装置的动作整定值 Zset，保护装置不动作。总之，距离保护装置是否能够动作，就是根据保护装置检测到的线路短路阻抗 Zk 与保护装置的动作整定值 Zset 之间的比较推断结果来决定的。这一比较推断过程一般采纳距离保护装置中的核心元件——阻抗继电器来实现。距离保护的延时特性距离保护根据该保护范围距离的大...
