kV开关柜继电保护标准化设计规范

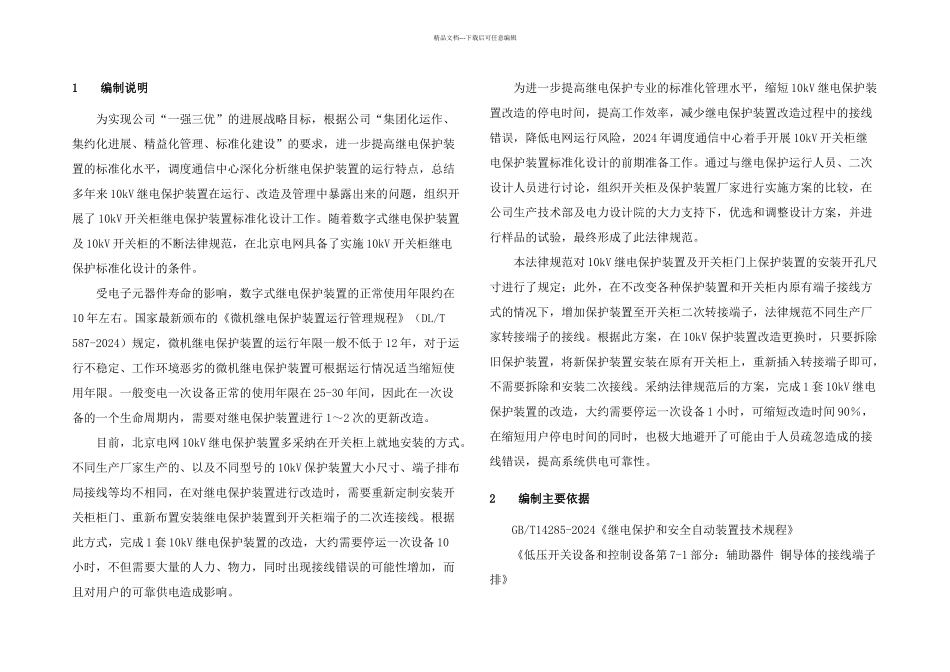

精品文档---下载后可任意编辑1编制说明为实现公司“一强三优”的进展战略目标，根据公司“集团化运作、集约化进展、精益化管理、标准化建设”的要求，进一步提高继电保护装置的标准化水平，调度通信中心深化分析继电保护装置的运行特点，总结多年来 10kV 继电保护装置在运行、改造及管理中暴露出来的问题，组织开展了 10kV 开关柜继电保护装置标准化设计工作。随着数字式继电保护装置及 10kV 开关柜的不断法律规范，在北京电网具备了实施 10kV 开关柜继电保护标准化设计的条件。受电子元器件寿命的影响，数字式继电保护装置的正常使用年限约在10 年左右。国家最新颁布的《微机继电保护装置运行管理规程》（DL/T 587-2024）规定，微机继电保护装置的运行年限一般不低于 12 年，对于运行不稳定、工作环境恶劣的微机继电保护装置可根据运行情况适当缩短使用年限。一般变电一次设备正常的使用年限在 25-30 年间，因此在一次设备的一个生命周期内，需要对继电保护装置进行 1～2 次的更新改造。目前，北京电网 10kV 继电保护装置多采纳在开关柜上就地安装的方式。不同生产厂家生产的、以及不同型号的 10kV 保护装置大小尺寸、端子排布局接线等均不相同，在对继电保护装置进行改造时，需要重新定制安装开关柜柜门、重新布置安装继电保护装置到开关柜端子的二次连接线。根据此方式，完成 1 套 10kV 继电保护装置的改造，大约需要停运一次设备 10小时，不但需要大量的人力、物力，同时出现接线错误的可能性增加，而且对用户的可靠供电造成影响。为进一步提高继电保护专业的标准化管理水平，缩短 10kV 继电保护装置改造的停电时间，提高工作效率，减少继电保护装置改造过程中的接线错误，降低电网运行风险，2024 年调度通信中心着手开展 10kV 开关柜继电保护装置标准化设计的前期准备工作。通过与继电保护运行人员、二次设计人员进行讨论，组织开关柜及保护装置厂家进行实施方案的比较，在公司生产技术部及电力设计院的大力支持下，优选和调整设计方案，并进行样品的试验，最终形成了此法律规范。本法律规范对 10kV 继电保护装置及开关柜门上保护装置的安装开孔尺寸进行了规定；此外，在不改变各种保护装置和开关柜内原有端子接线方式的情况下，增加保护装置至开关柜二次转接端子，法律规范不同生产厂家转接端子的接线。根据此方案，在 10kV 保护装置改造更换时，只要拆除旧保护装置，将新保护装置安装在原有开关柜上，重...
