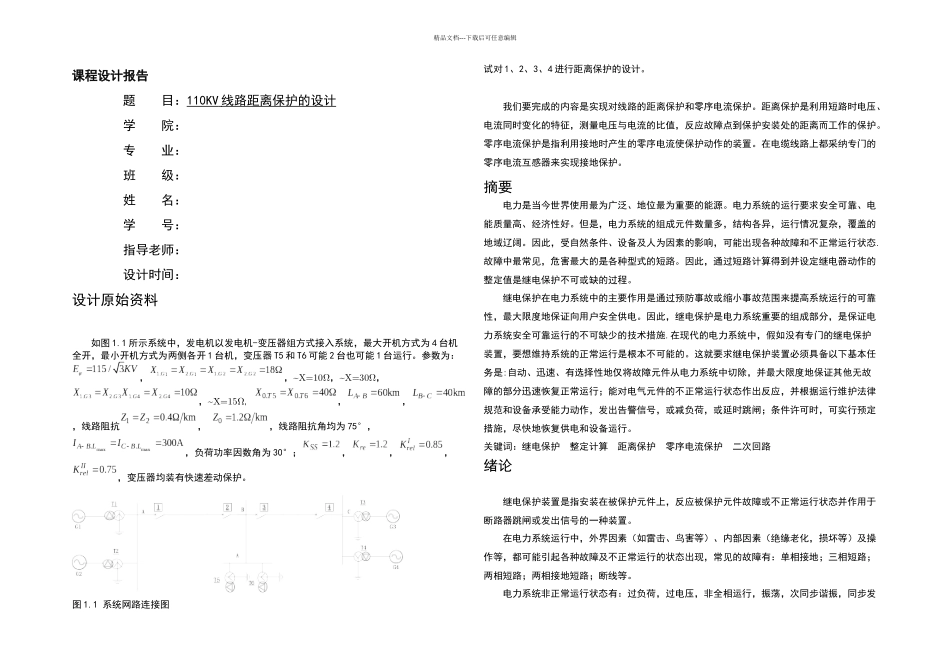

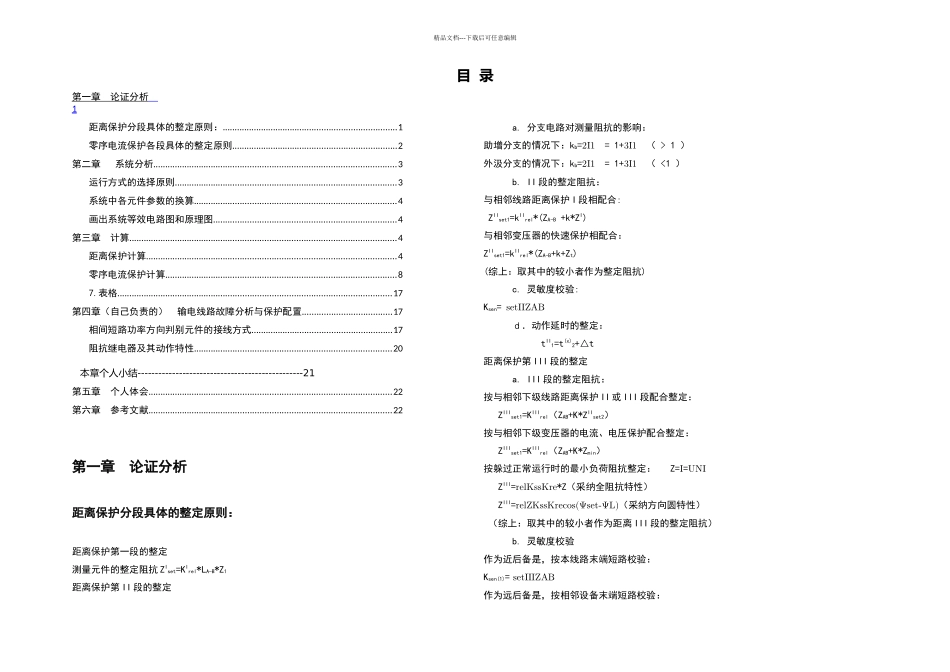

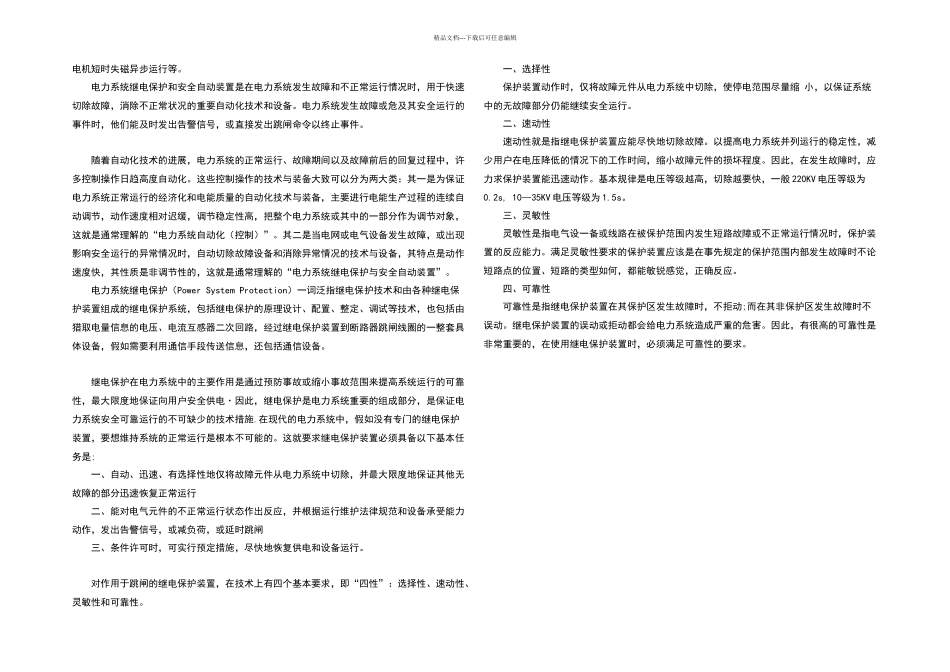

精品文档---下载后可任意编辑课程设计报告题 目：110KV 线路距离保护的设计 学 院：专 业：班 级：姓 名：学 号：指导老师：设计时间：设计原始资料如图 1.1 所示系统中，发电机以发电机-变压器组方式接入系统，最大开机方式为 4 台机全开，最小开机方式为两侧各开 1 台机，变压器 T5 和 T6 可能 2 台也可能 1 台运行。参数为：，，~X=10Ω，~X=30Ω，，~X=15Ω, ，，，线路阻抗， ，线路阻抗角均为 75°，，负荷功率因数角为 30°；，，，，变压器均装有快速差动保护。图 1.1 系统网路连接图试对 1、2、3、4 进行距离保护的设计。我们要完成的内容是实现对线路的距离保护和零序电流保护。距离保护是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反应故障点到保护安装处的距离而工作的保护。零序电流保护是指利用接地时产生的零序电流使保护动作的装置。在电缆线路上都采纳专门的零序电流互感器来实现接地保护。摘要电力是当今世界使用最为广泛、地位最为重要的能源。电力系统的运行要求安全可靠、电能质量高、经济性好。但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖的地域辽阔。因此，受自然条件、设备及人为因素的影响，可能出现各种故障和不正常运行状态.故障中最常见，危害最大的是各种型式的短路。因此，通过短路计算得到并设定继电器动作的整定值是继电保护不可或缺的过程。继电保护在电力系统中的主要作用是通过预防事故或缩小事故范围来提高系统运行的可靠性，最大限度地保证向用户安全供电。因此，继电保护是电力系统重要的组成部分，是保证电力系统安全可靠运行的不可缺少的技术措施.在现代的电力系统中，假如没有专门的继电保护装置，要想维持系统的正常运行是根本不可能的。这就要求继电保护装置必须具备以下基本任务是:自动、迅速、有选择性地仅将故障元件从电力系统中切除，并最大限度地保证其他无故障的部分迅速恢复正常运行；能对电气元件的不正常运行状态作出反应，并根据运行维护法律规范和设备承受能力动作，发出告警信号，或减负荷，或延时跳闸；条件许可时，可实行预定措施，尽快地恢复供电和设备运行。关键词：继电保护 整定计算 距离保护 零序电流保护 二次回路绪论继电保护装置是指安装在被保护元件上，反应被保护元件故障或不正常运行状态并作用于断路器跳闸或发出信号的一种装置。在电力系统运行中，外界因素（如雷击、鸟害等）、内部因素（绝缘老...
