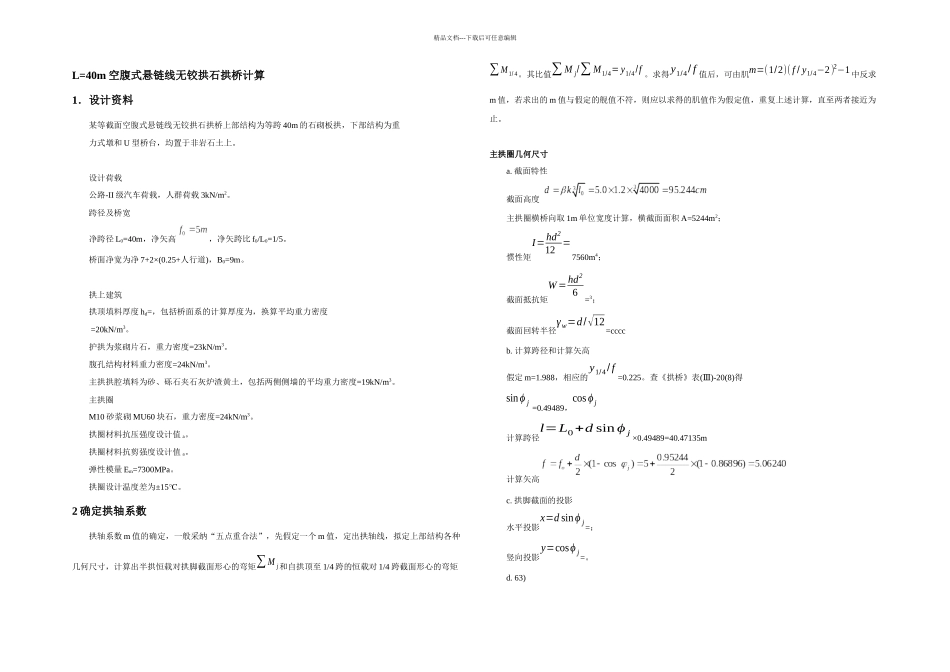

精品文档---下载后可任意编辑L=40m 空腹式悬链线无铰拱石拱桥计算1．设计资料某等截面空腹式悬链线无铰拱石拱桥上部结构为等跨 40m 的石砌板拱，下部结构为重力式墩和 U 型桥台，均置于非岩石土上。设计荷载公路-II 级汽车荷载，人群荷载 3kN/m2。跨径及桥宽净跨径 L0=40m，净矢高，净矢跨比 f0/L0=1/5。桥面净宽为净 7+2×(0.25+人行道)，B0=9m。拱上建筑拱顶填料厚度 hd=，包括桥面系的计算厚度为，换算平均重力密度 =20kN/m3。 护拱为浆砌片石，重力密度=23kN/m3。腹孔结构材料重力密度=24kN/m3。主拱拱腔填料为砂、砾石夹石灰炉渣黄土，包括两侧侧墙的平均重力密度=19kN/m3。主拱圈M10 砂浆砌 MU60 块石，重力密度=24kN/m3。拱圈材料抗压强度设计值 a。拱圈材料抗剪强度设计值 a。弹性模量 Em=7300MPa。拱圈设计温度差为±15℃。2 确定拱轴系数拱轴系数 m 值的确定，一般采纳“五点重合法”，先假定一个 m 值，定出拱轴线，拟定上部结构各种几何尺寸，计算出半拱恒载对拱脚截面形心的弯矩∑ M j和自拱顶至 1/4 跨的恒载对 1/4 跨截面形心的弯矩∑ M1/ 4。其比值∑ M j/∑ M1/4= y1/4/f 。求得y1/4/ f 值后，可由肌m=(1/2)( f / y1/4−2)2−1中反求m 值，若求出的 m 值与假定的舰值不符，则应以求得的肌值作为假定值，重复上述计算，直至两者接近为止。主拱圈几何尺寸a. 截面特性截面高度 主拱圈横桥向取 1m 单位宽度计算，横截面面积 A=5244m2；惯性矩I=hd212 =7560m4；截面抵抗矩W =hd26=3；截面回转半径γ w=d/√12=ccccb. 计算跨径和计算矢高假定 m=1.988，相应的y1/4/ f=0.225。查《拱桥》表()-20(8)Ⅲ得sinϕ j =0.49489，cos ϕ j计算跨径l=L0+d sin ϕ j ×0.49489=40.47135m计算矢高c. 拱脚截面的投影水平投影x=d sinϕ j=；竖向投影y=cosϕ j=。d. 63)精品文档---下载后可任意编辑将拱圈沿跨径 24 等分，每等分长△l=l/24=；以拱顶截面形心为坐标原点，拱轴线上各截面的纵坐标yl=[表()-1Ⅲ值]×f，相应拱背及拱腹纵坐标：y下=y rSub { size 8{1} } =y rSub { size 8{1} } +d/ \( 2cosϕ rSub { size 8{j} } \) } {¿其数值见表。主拱圈截面坐标表 表 2-1截面号y1/fy1cosax01.00000 5.06240 0.54803 5.61043 4.51437 20.23568 14.16018 0.53261 4.69279 3.62757 19.39253 23.36872 0.51992 3.88865 2.84880 18.54938...
