基于LM的直流稳压电源专业课程设计

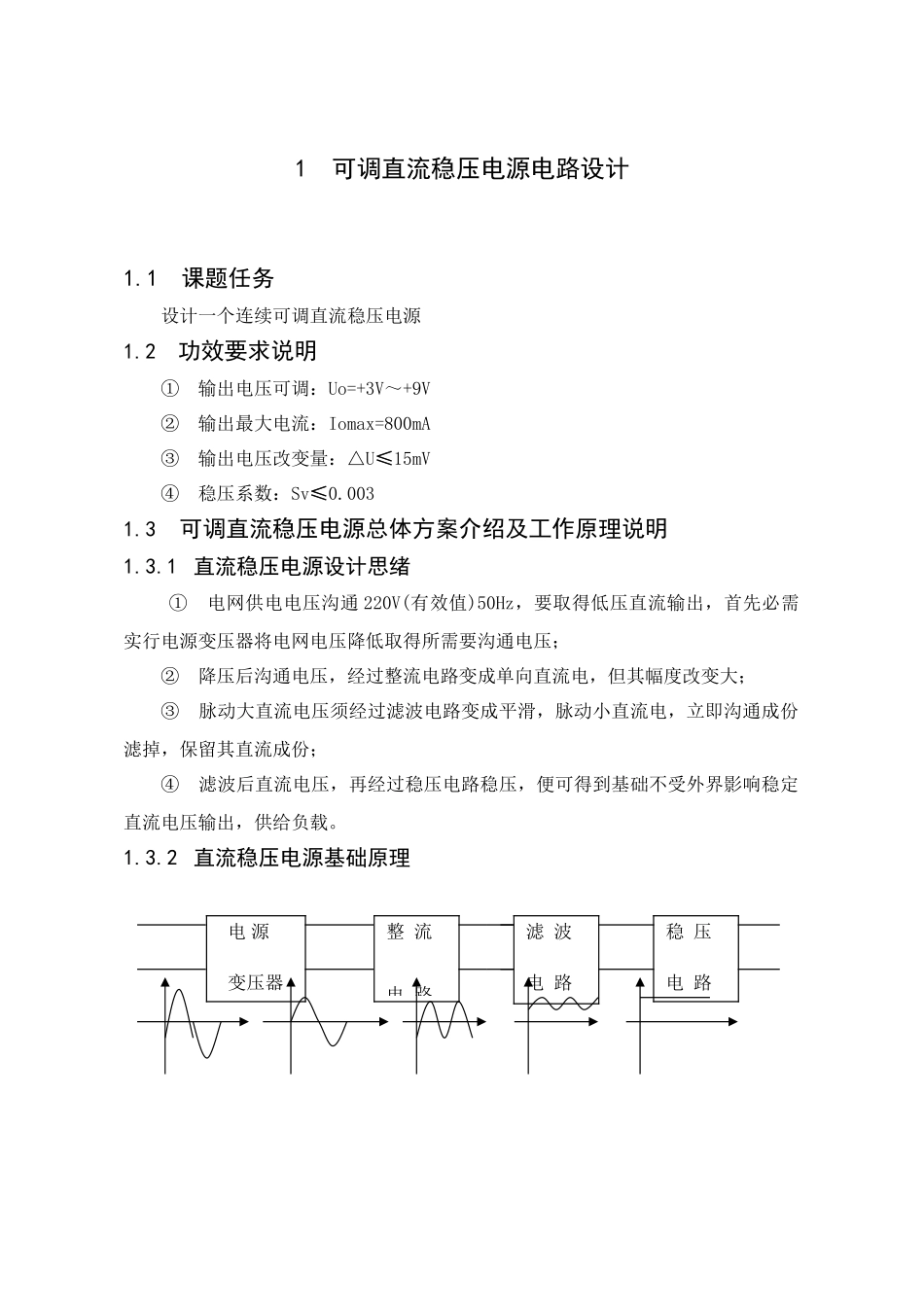

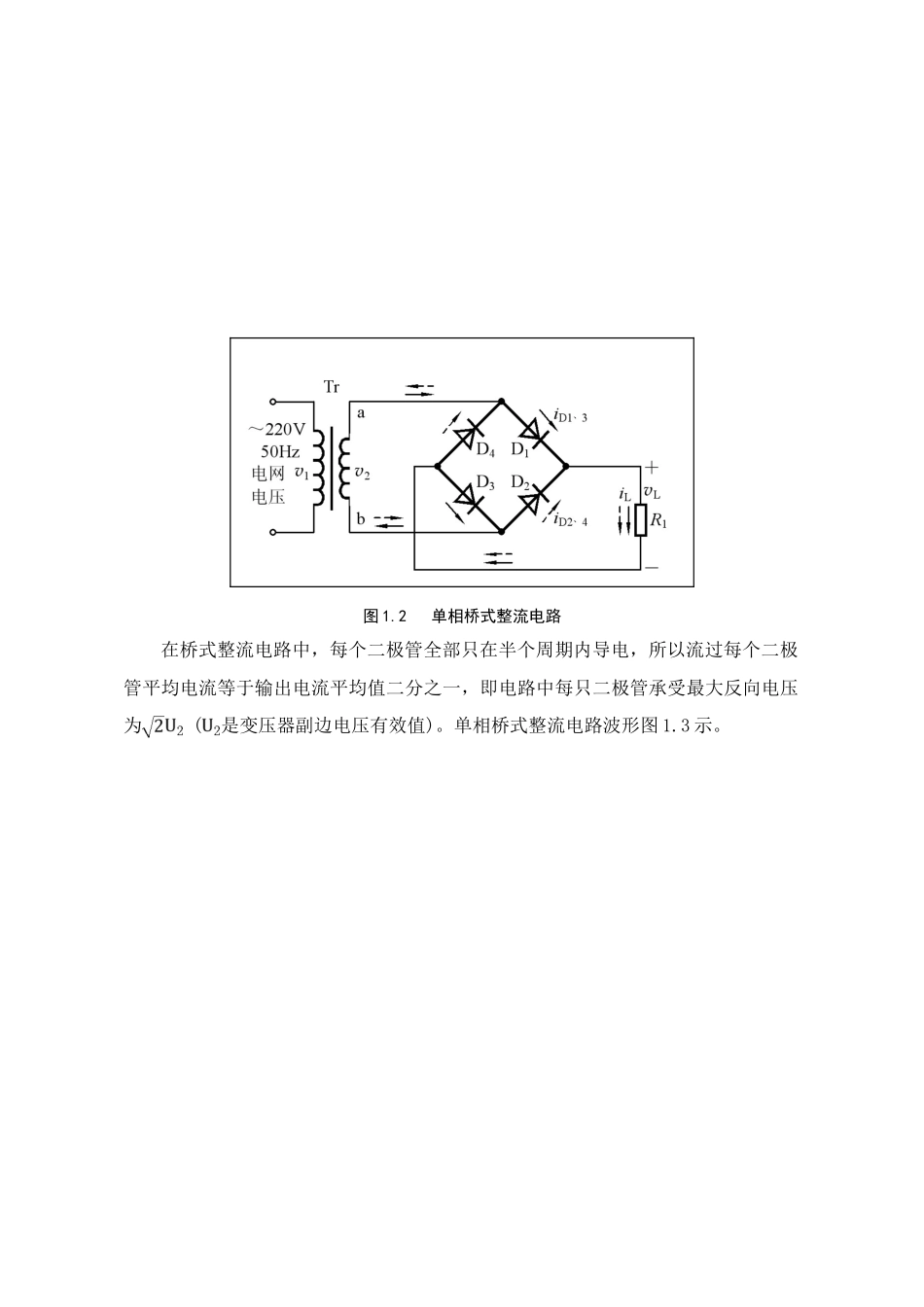

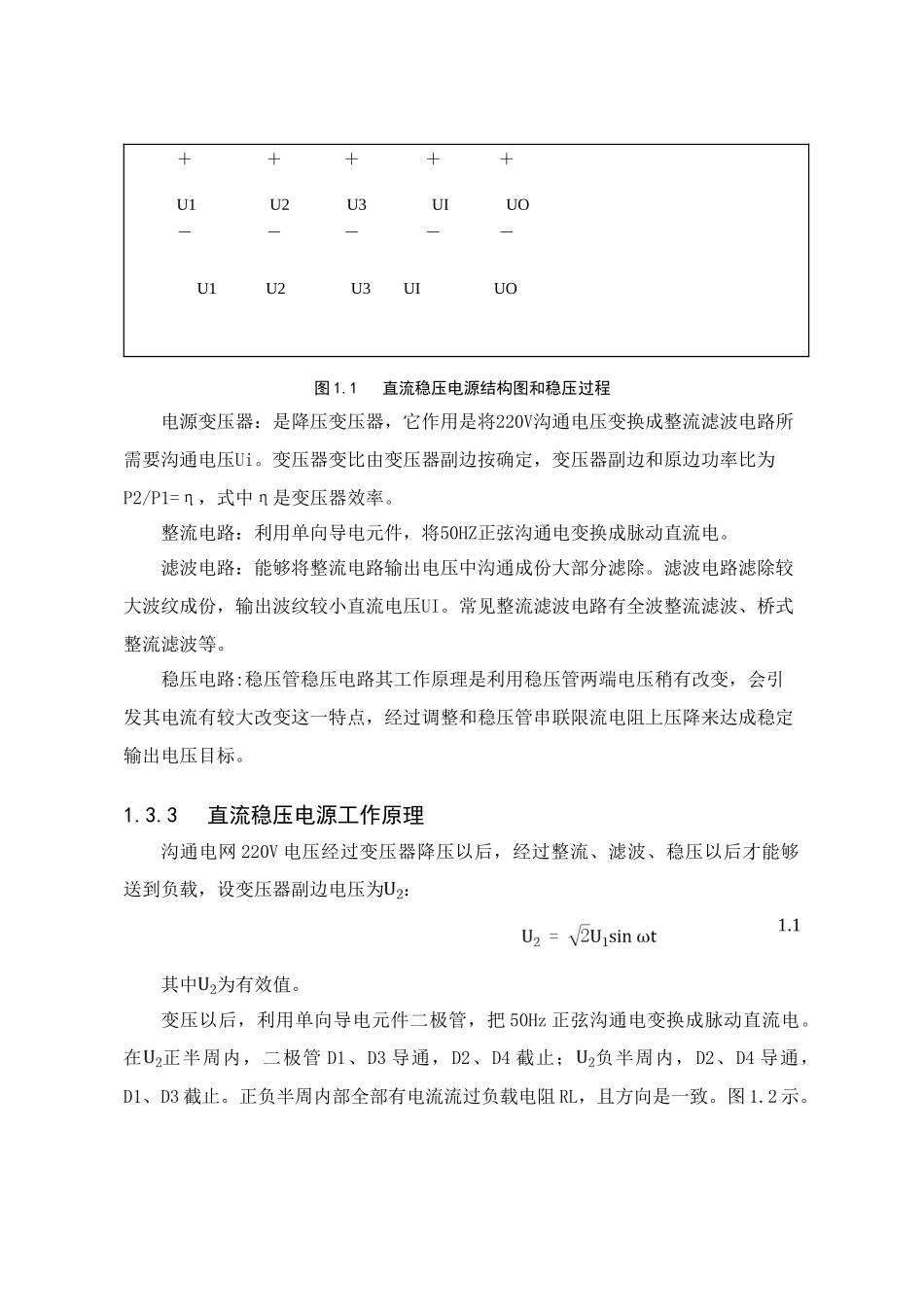

1 可调直流稳压电源电路设计 1.1 课题任务设计一个连续可调直流稳压电源1.2 功效要求说明① 输出电压可调：Uo=+3V～+9V② 输出最大电流：Iomax=800mA③ 输出电压改变量：△U≤15mV④ 稳压系数：Sv≤0.0031.3可调直流稳压电源总体方案介绍及工作原理说明1.3.1 直流稳压电源设计思绪 ① 电网供电电压沟通 220V(有效值)50Hz，要取得低压直流输出，首先必需实行电源变压器将电网电压降低取得所需要沟通电压；② 降压后沟通电压，经过整流电路变成单向直流电，但其幅度改变大；③ 脉动大直流电压须经过滤波电路变成平滑，脉动小直流电，立即沟通成份滤掉，保留其直流成份；④ 滤波后直流电压，再经过稳压电路稳压，便可得到基础不受外界影响稳定直流电压输出，供给负载。1.3.2 直流稳压电源基础原理 电 源变压器整 流 电 路滤 波电 路稳 压电 路＋ ＋ ＋ ＋ ＋U1 U2 U3 UI UO－ － － － － U1 U2 U3 UI UO图 1.1 直流稳压电源结构图和稳压过程电源变压器：是降压变压器，它作用是将220V沟通电压变换成整流滤波电路所需要沟通电压Ui。变压器变比由变压器副边按确定，变压器副边和原边功率比为P2/P1=η，式中η是变压器效率。整流电路：利用单向导电元件，将50HZ正弦沟通电变换成脉动直流电。滤波电路：能够将整流电路输出电压中沟通成份大部分滤除。滤波电路滤除较大波纹成份，输出波纹较小直流电压UI。常见整流滤波电路有全波整流滤波、桥式整流滤波等。稳压电路:稳压管稳压电路其工作原理是利用稳压管两端电压稍有改变，会引发其电流有较大改变这一特点，经过调整和稳压管串联限流电阻上压降来达成稳定输出电压目标。1.3.3直流稳压电源工作原理沟通电网 220V 电压经过变压器降压以后，经过整流、滤波、稳压以后才能够送到负载，设变压器副边电压为： 1.1其中为有效值。变压以后，利用单向导电元件二极管，把 50Hz 正弦沟通电变换成脉动直流电。在正半周内，二极管 D1、D3 导通，D2、D4 截止；负半周内，D2、D4 导通，D1、D3 截止。正负半周内部全部有电流流过负载电阻 RL，且方向是一致。图 1.2 示。 图 1.2 单相桥式整流电路在桥式整流电路中，每个二极管全部只在半个周期内导电，所以流过每个二极管平均电流等于输出电流平均值二分之一，即电路中每只二极管承受最大反向电压为 (是变压器副边电压有效值)。单相桥式整流电路波形图 1.3 示。图 1.3 单相桥式整流电路波形整流以后电...
