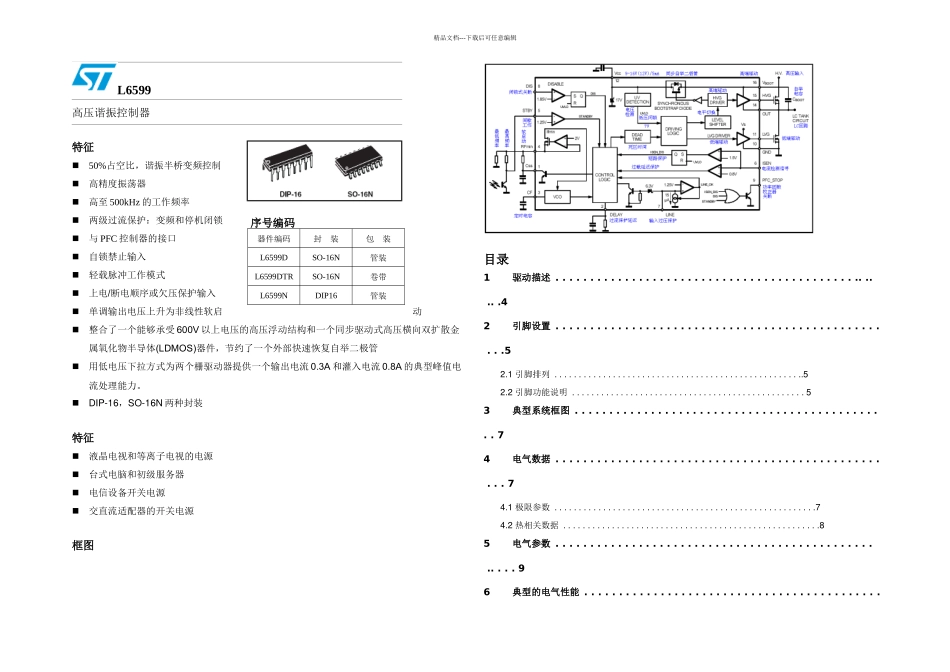

精品文档---下载后可任意编辑L6599高压谐振控制器特征50%占空比，谐振半桥变频控制高精度振荡器高至 500kHz 的工作频率两级过流保护：变频和停机闭锁与 PFC 控制器的接口自锁禁止输入轻载脉冲工作模式上电/断电顺序或欠压保护输入单调输出电压上升为非线性软启动整合了一个能够承受 600V 以上电压的高压浮动结构和一个同步驱动式高压横向双扩散金属氧化物半导体(LDMOS)器件，节约了一个外部快速恢复自举二极管用低电压下拉方式为两个栅驱动器提供一个输出电流 0.3A 和灌入电流 0.8A 的典型峰值电流处理能力。DIP-16，SO-16N 两种封装特征液晶电视和等离子电视的电源台式电脑和初级服务器电信设备开关电源交直流适配器的开关电源框图目录1 驱动描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .. .. .42 引脚设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52.1 引脚排列 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..52.2 引脚功能说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 典型系统框图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 电气数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74.1 极限参数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74.2 热相关数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85 电气参数 . . . . . . . . . ....
