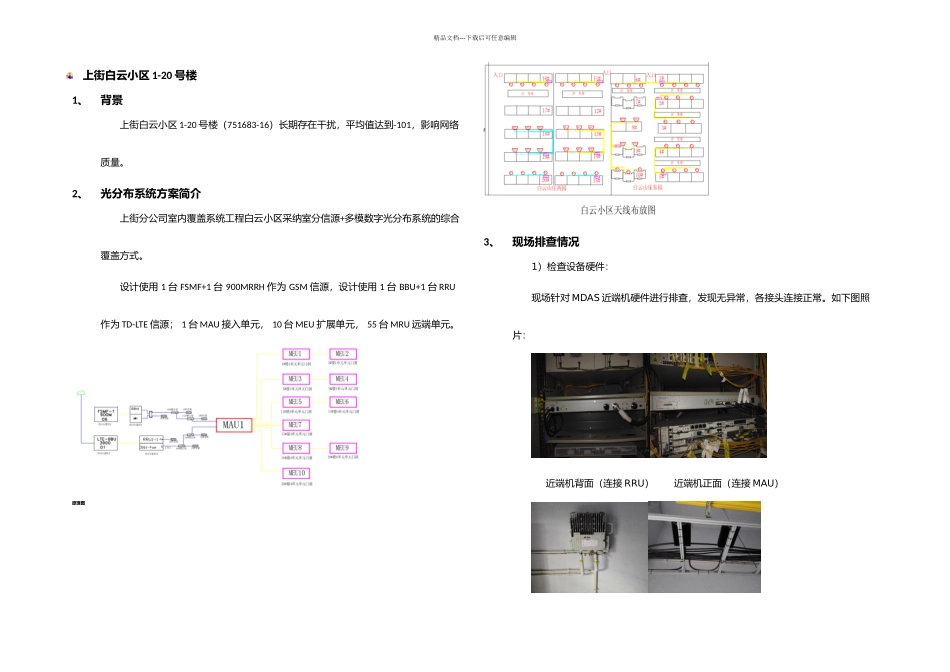

MDAS光分布系统干扰专题案例分析_第1页
1/3

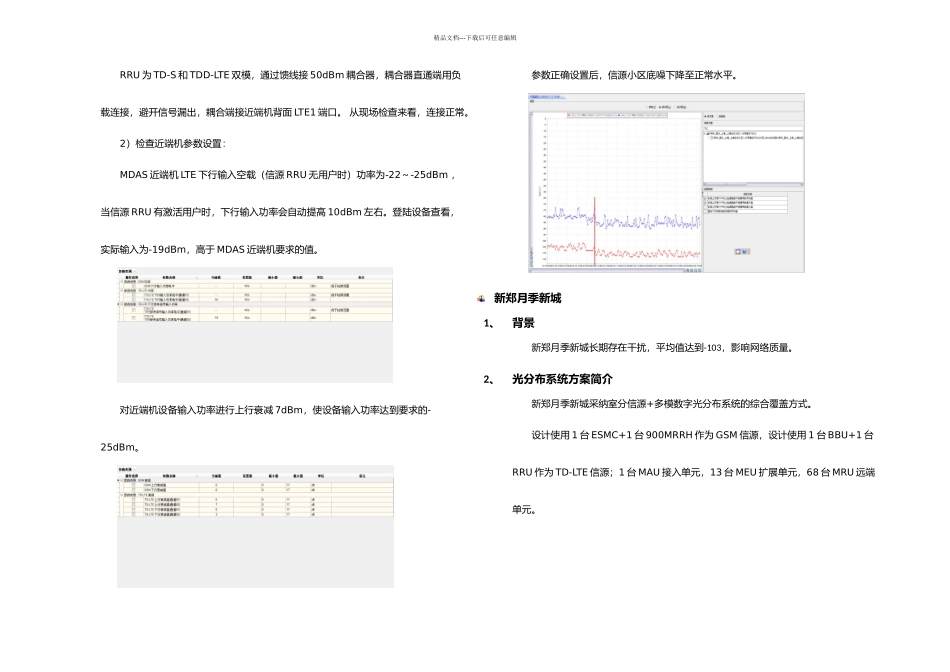

MDAS光分布系统干扰专题案例分析_第2页
2/3

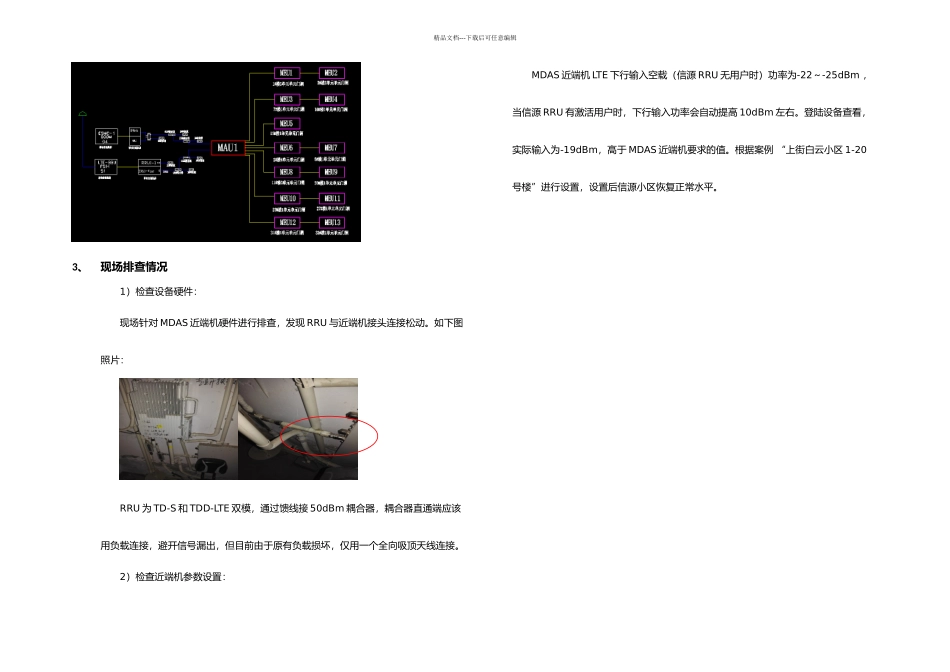

MDAS光分布系统干扰专题案例分析_第3页
3/3
精品文档---下载后可任意编辑上街白云小区 1-20 号楼1、背景上街白云小区 1-20 号楼(751683-16)长期存在干扰,平均值达到-101,影响网络质量。2、光分布系统方案简介上街分公司室内覆盖系统工程白云小区采纳室分信源+多模数字光分布系统的综合覆盖方式。设计使用 1 台 FSMF+1 台 900MRRH 作为 GSM 信源,设计使用 1 台 BBU+1 台 RRU作为 TD-LTE 信源; 1 台 MAU 接入单元, 10 台 MEU 扩展单元, 55 台 MRU 远端单元。原理图3、现场排查情况1)检查设备硬件:现场针对 MDAS 近端机硬件进行排查,发现无异常,各接头连接正常。如下图照片:近端机背面(连接 RRU) 近端机正面(连接 MAU)精品文档---下载后可任意编辑RRU 为 TD-S 和 TDD-LTE 双模,通过馈线接 50dBm 耦合器,耦合器直通端用负载连接,避开信号漏出,耦合端接近端机背面 LTE1 端口。 从现场检查来看,连接正常。2)检查近端机参数设置:MDAS 近端机 LTE 下行输入空载(信源 RRU 无用户时)功率为-22~-25dBm ,当信源 RRU 有激活用户时,下行输入功率会自动提高 10dBm 左右。登陆设备查看,实际输入为-19dBm,高于 MDAS 近端机要求的值。对近端机设备输入功率进行上行衰减 7dBm,使设备输入功率达到要求的-25dBm。参数正确设置后,信源小区底噪下降至正常水平。新郑月季新城1、背景新郑月季新城长期存在干扰,平均值达到-103,影响网络质量。2、光分布系统方案简介新郑月季新城采纳室分信源+多模数字光分布系统的综合覆盖方式。设计使用 1 台 ESMC+1 台 900MRRH 作为 GSM 信源,设计使用 1 台 BBU+1 台RRU 作为 TD-LTE 信源;1 台 MAU 接入单元,13 台 MEU 扩展单元,68 台 MRU 远端单元。精品文档---下载后可任意编辑3、现场排查情况1)检查设备硬件:现场针对 MDAS 近端机硬件进行排查,发现 RRU 与近端机接头连接松动。如下图照片:RRU 为 TD-S 和 TDD-LTE 双模,通过馈线接 50dBm 耦合器,耦合器直通端应该用负载连接,避开信号漏出,但目前由于原有负载损坏,仅用一个全向吸顶天线连接。2)检查近端机参数设置:MDAS 近端机 LTE 下行输入空载(信源 RRU 无用户时)功率为-22~-25dBm ,当信源 RRU 有激活用户时,下行输入功率会自动提高 10dBm 左右。登陆设备查看,实际输入为-19dBm,高于 MDAS 近端机要求的值。根据案例 “上街白云小区 1-20号楼”进行设置,设置后信源小区恢复正常水平。
