MEMS陀螺仪简介及其应用

MEMS陀螺仪简介及其应用_第1页
1/10
MEMS陀螺仪简介及其应用_第2页
2/10
MEMS陀螺仪简介及其应用_第3页
3/10

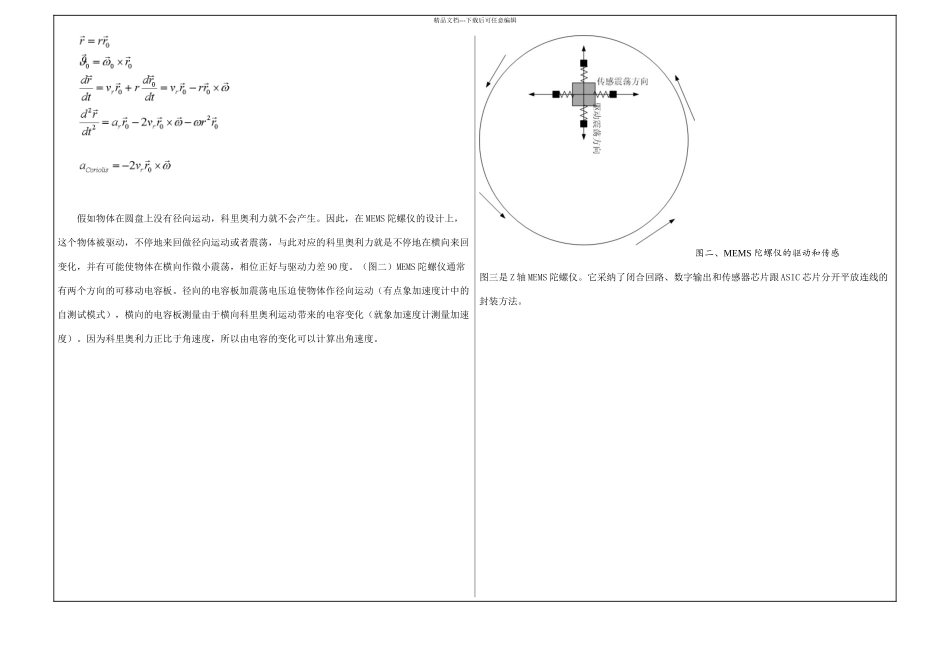

精品文档---下载后可任意编辑杨永 110204116摘要:自陀螺仪问世,因其独特的性能,广泛地应用于航海、航空、航天以及国民经济等领域。陀螺及其相关技术一直是各国重点进展的技术之一,进展十分迅速。迄今为止,陀螺仪从传统的刚体转子陀螺仪到新型的固态陀螺仪,种类十分繁多。液浮陀螺、静电陀螺和动力调谐陀螺是技术成熟的三种刚体转子陀螺仪,达到了精密仪器领域内的高技术水平。随着光电技术、微米/纳米技术的进展,新型陀螺仪如激光陀螺、光纤陀螺和微机械陀螺应运而生。它们都是广义上的陀螺仪,是根据近代物理学原理制成的具有陀螺效应的传感器。因其无活动部件,称为固态陀螺仪。这种新型全固态的陀螺仪将成为未来的主导产品,具有广泛的进展前途和应用前景。关键词: MEMS;陀螺仪;光学陀螺;微机械陀螺1.MEMS 概述MEMS 是英文 Micro Electro Mechanical systems 的缩写,即微电子机械系统。微电子机械系统(MEMS)技术是建立在微米/纳米技术(micro/nanotechnology)基础上的 21 世纪前沿技术,是指对微米/纳米材料进行设计、加工、制造、测量和控制的技术。它可将机械构件、光学系统、驱动部件、电控系统集成为一个整体单元的微型系统。这种微电子机械系统不仅能够采集、处理与发送信息或指令,还能够根据所猎取的信息自主地或根据外部的指令实行行动。它用微电子技术和微加工技术(包括硅体微加工、硅表面微加工、LIGA 和晶片键合等技术)相结合的制造工艺,制造出各种性能优异、价格低廉、微型化的传感器、执行器、驱动器和微系统。微电子机械系统(MEMS)是近年来进展起来的一种新型多学科交叉的技术,该技术将对未来人类生活产生革命性的影响。它涉及机械、电子、化学、物理、光学、生物、材料等多学科。2.MEMS 陀螺仪(gyroscope)介绍2.1MEMS 陀螺仪(gyroscope)的工作原理传统的陀螺仪主要是利用角动量守恒原理,因此它主要是一个不停转动的物体,它的转轴指向不随承载它的支架的旋转而变化。但是 MEMS 陀螺仪(gyroscope)的工作原理不是这样的,因为要用微机械技术在硅片衬底上加工出一个可转动的结构可不是一件容易的事。MEMS 陀螺仪利用科里奥利力——旋转物体在有径向运动时所受到的切向力。下面是导出科里奥利力的方法。有力学知识的读者应该不难理解。在空间设立动态坐标系(图一)。用以下方程计算加速度可以得到三项,分别来自径向加速、里奥利加速度和向心加速度。 图一 动态坐标系精品文档---下载后...
