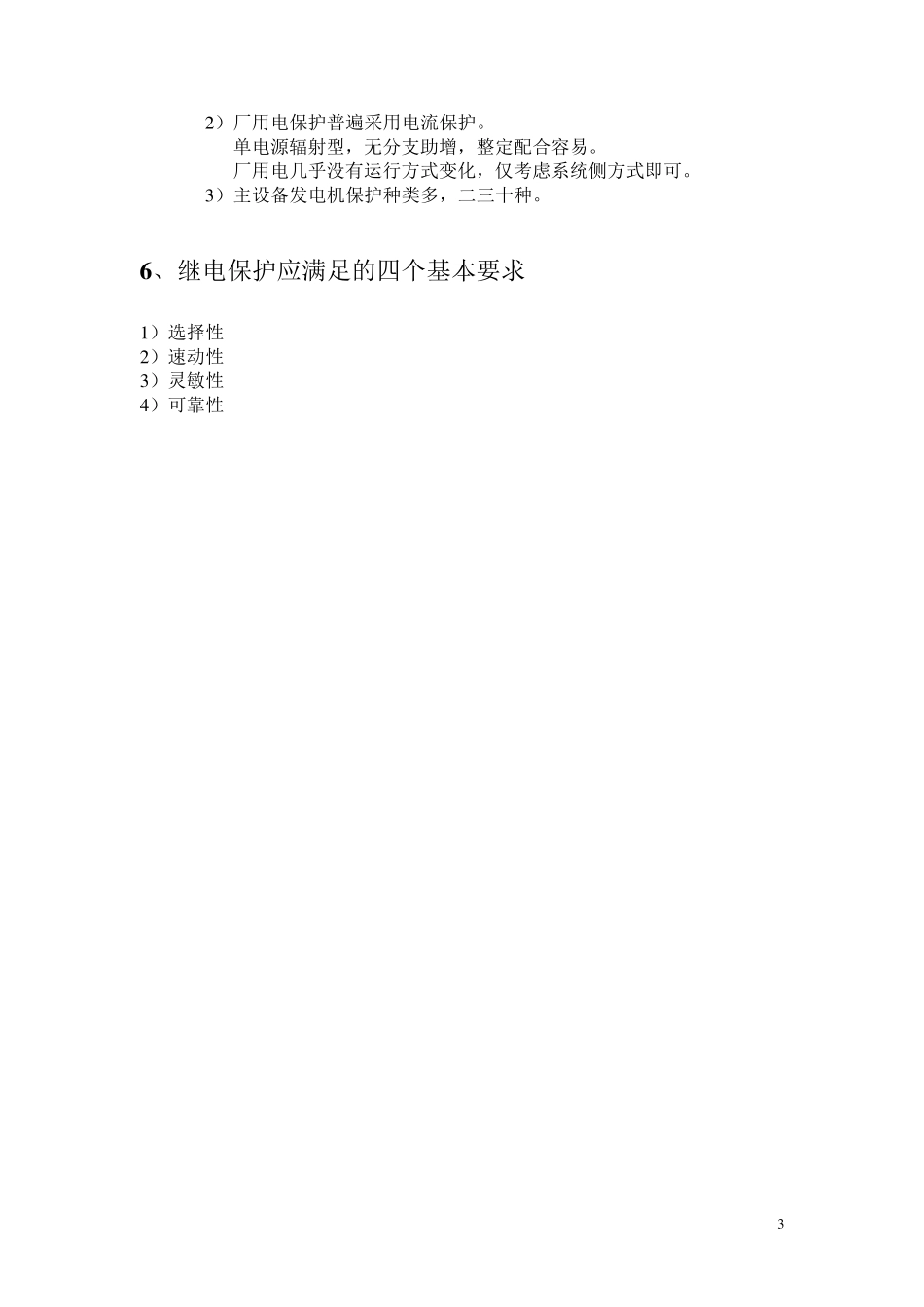

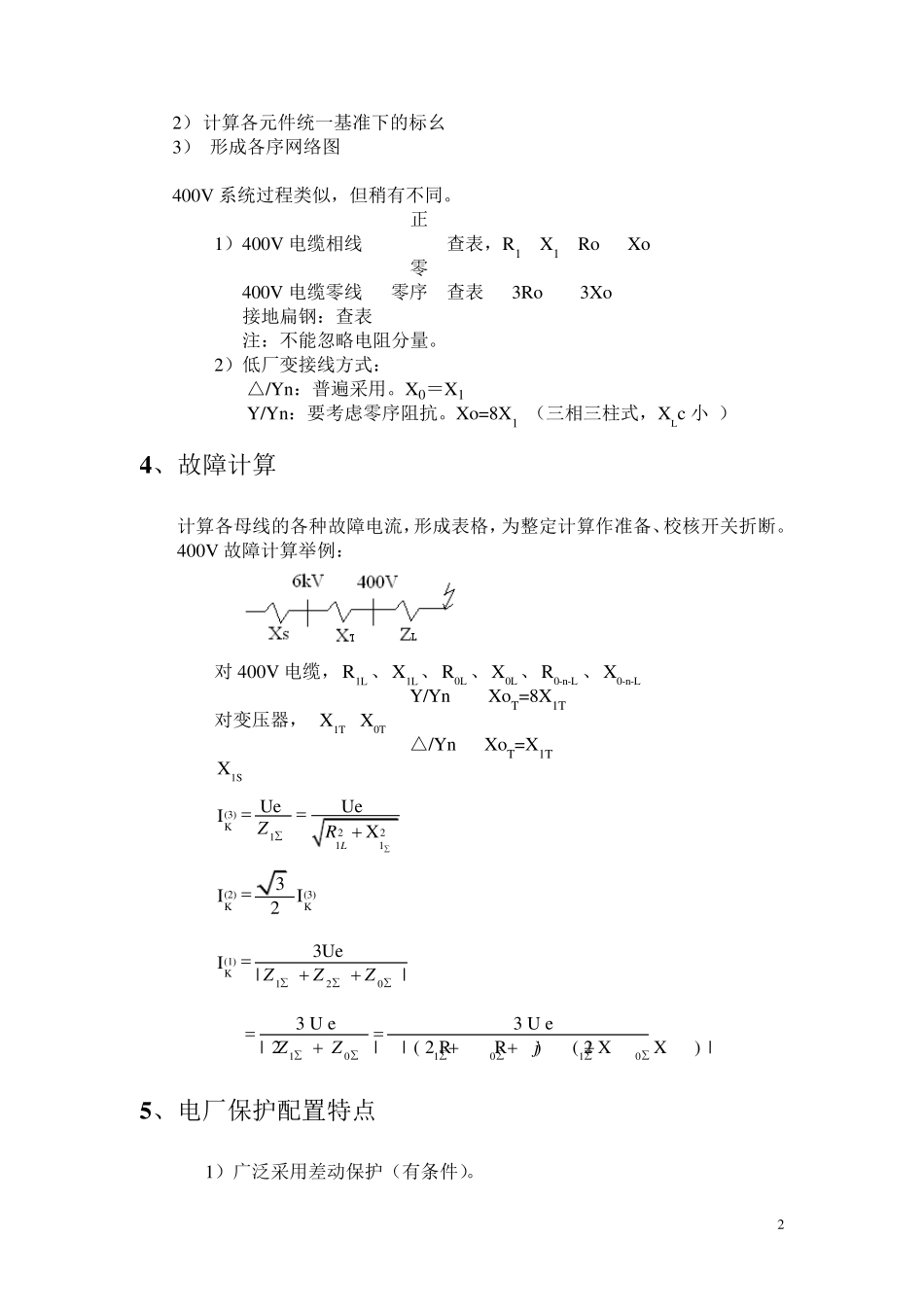

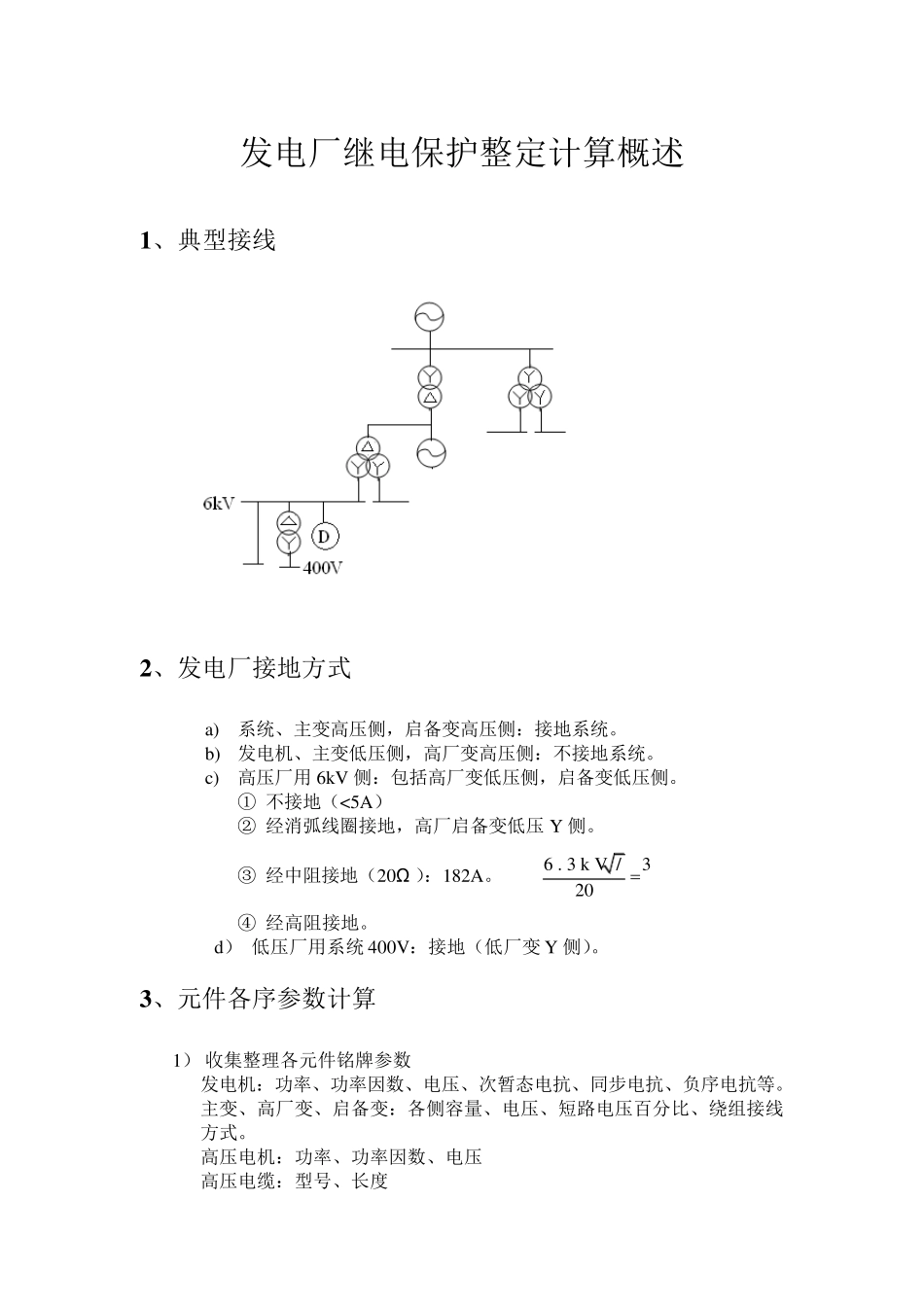

发电厂继电保护整定计算概述 1 、典型接线 2 、发电厂接地方式 a) 系统、主变高压侧，启备变高压侧：接地系统。 b) 发电机、主变低压侧，高厂变高压侧：不接地系统。 c) 高压厂用6kV 侧：包括高厂变低压侧，启备变低压侧。 ① 不接地（<5A） ② 经消弧线圈接地，高厂启备变低压Y 侧。 ③ 经中阻接地（20Ω ）：182A。 6 . 3 k V /320 ④ 经高阻接地。 d） 低压厂用系统400V：接地（低厂变Y 侧）。 3 、元件各序参数计算 1） 收集整理各元件铭牌参数 发电机：功率、功率因数、电压、次暂态电抗、同步电抗、负序电抗等。 主变、高厂变、启备变：各侧容量、电压、短路电压百分比、绕组接线方式。 高压电机：功率、功率因数、电压 高压电缆：型号、长度 2 2） 计算各元件统一基准下的标幺 3） 形成各序网络图 400V 系统过程类似，但稍有不同。 正 1）400V 电缆相线 查表，R1 X1 Ro Xo 零 400V 电缆零线 零序 查表 3Ro 3Xo 接地扁钢：查表 注：不能忽略电阻分量。 2）低厂变接线方式： △/Yn：普遍采用。X0＝X1 Y/Yn：要考虑零序阻抗。Xo=8X1 （三相三柱式，XLc 小 ） 4 、故障计算 计算各母线的各种故障电流，形成表格，为整定计算作准备、校核开关折断。 400V 故障计算举例： 对 400V 电缆，1LR、1LX 、0LR、0LX 、0-n-LR、0-n-LX Y/Yn XoT=8X1T 对变压器， 1TX 0TX △/Yn XoT=X1T 1SX (3)K22111UeUeIXLZR (2)(3)KK3II2 (1)K1203UeI||ZZZ 1010103 U e3 U e|2||( 2 RR)( 2 XX) |ZZj 5 、电厂保护配置特点 1）广泛采用差动保护（有条件）。 3 2 ）厂用电保护普遍采用电流保护。 单电源辐射型，无分支助增，整定配合容易。 厂用电几乎没有运行方式变化，仅考虑系统侧方式即可。 3 ）主设备发电机保护种类多，二三十种。 6 、继电保护应满足的四个基本要求 1 ）选择性 2 ）速动性 3 ）灵敏性 4 ）可靠性 4 发电机差动保护（比率制动式） 1 . 原理 正常、外部故障时为穿越性的，差动电流为0。 反应电气量 ..CdTNI =II 内部短路，实际反应的是∑I ＝dI 。 分相构成。 2 ．不平衡电流 实际上，由于差动电流是从TA 二次侧构成的，在正常及外部时CdI= bpI ≠ 0 a） 正常：TA 10P 标称变比误差 3，Ker 设正常工作在Ie CdI=2 0.03Ie ICD = Ibp...
