发电机低频保护

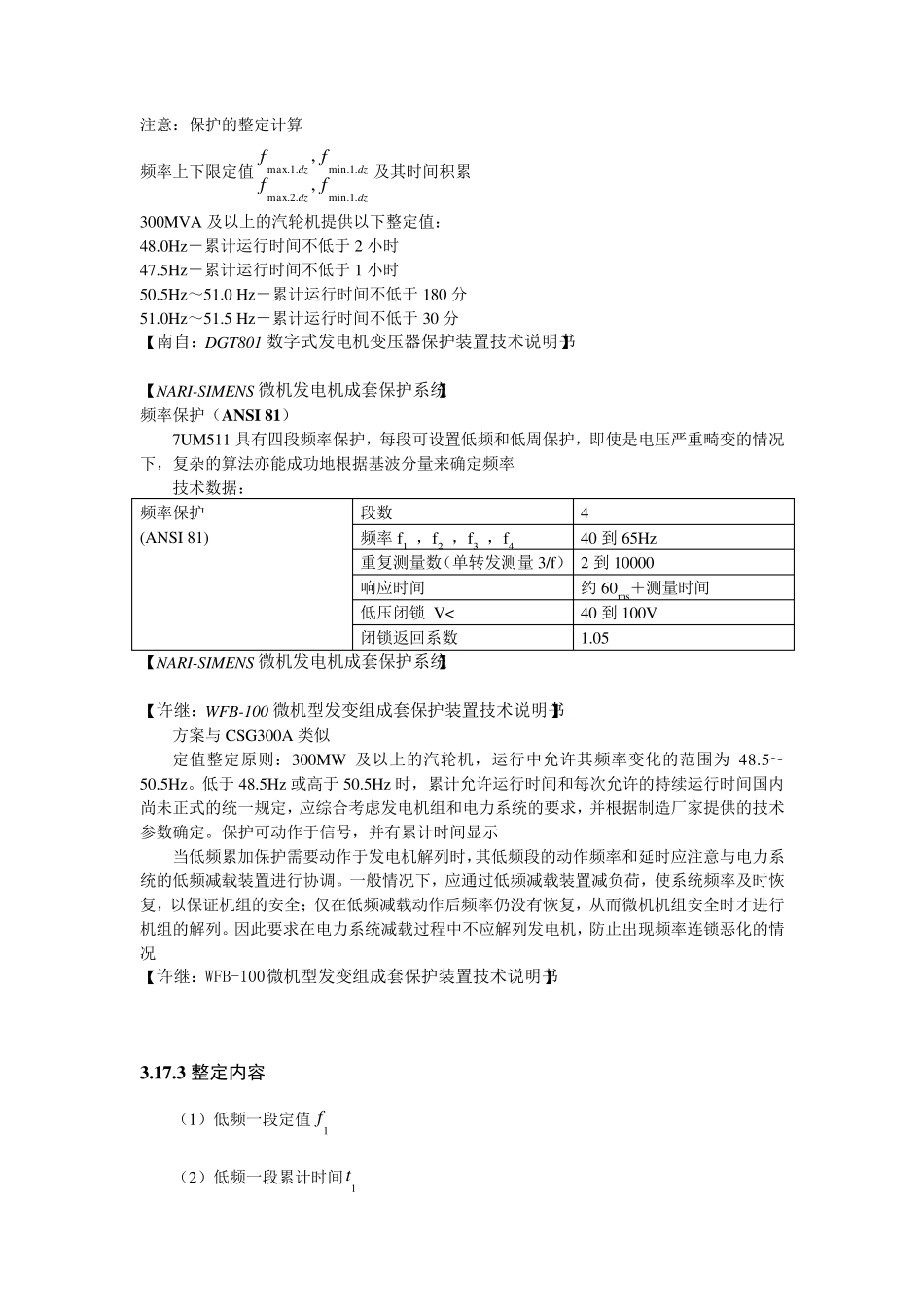

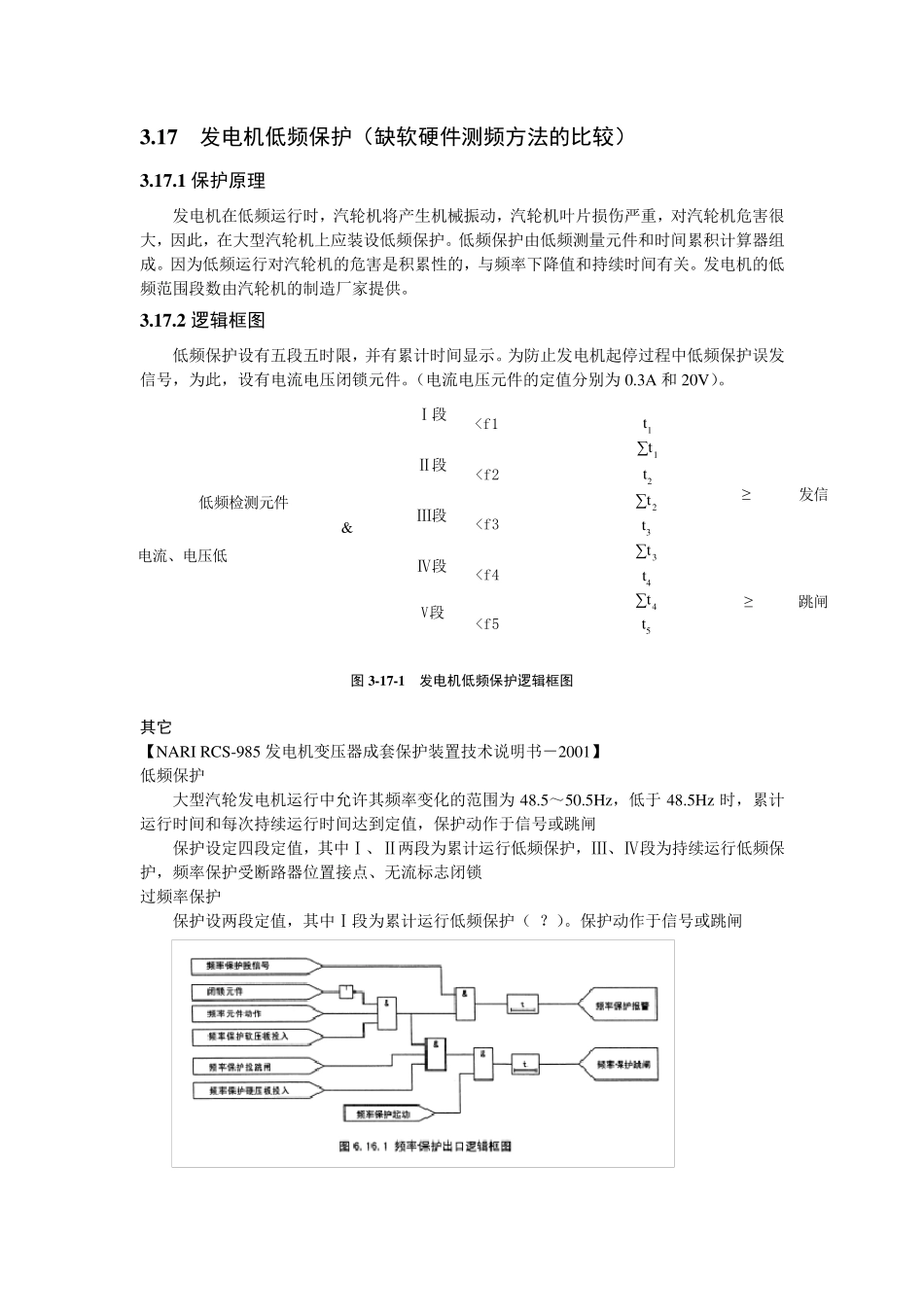

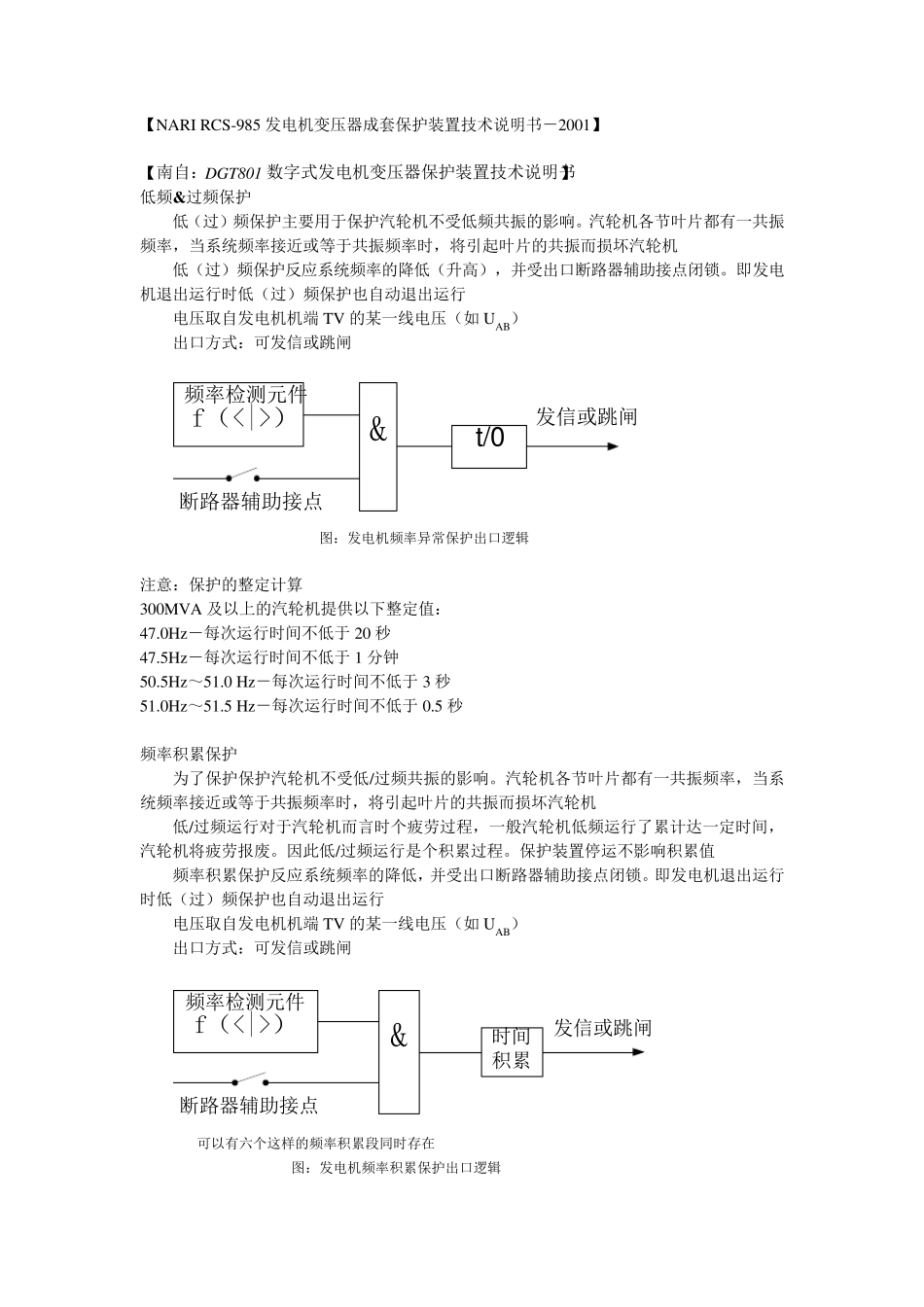

3 .1 7 发电机低频保护（缺软硬件测频方法的比较） 3 .1 7 .1 保护原理 发电机在低频运行时，汽轮机将产生机械振动，汽轮机叶片损伤严重，对汽轮机危害很大，因此，在大型汽轮机上应装设低频保护。低频保护由低频测量元件和时间累积计算器组成。因为低频运行对汽轮机的危害是积累性的，与频率下降值和持续时间有关。发电机的低频范围段数由汽轮机的制造厂家提供。 3 .1 7 .2 逻辑框图 低频保护设有五段五时限，并有累计时间显示。为防止发电机起停过程中低频保护误发信号，为此，设有电流电压闭锁元件。（电流电压元件的定值分别为0.3A 和20V）。 图 3 -1 7 -1 发电机低频保护逻辑框图 其它 【NARI RCS-985 发电机变压器成套保护装置技术说明书－2001】 低频保护 大型汽轮发电机运行中允许其频率变化的范围为48.5～50.5Hz ，低于48.5Hz 时，累计运行时间和每次持续运行时间达到定值，保护动作于信号或跳闸 保护设定四段定值，其中Ⅰ、Ⅱ两段为累计运行低频保护，Ⅲ、Ⅳ段为持续运行低频保护，频率保护受断路器位置接点、无流标志闭锁 过频率保护 保护设两段定值，其中Ⅰ段为累计运行低频保护（ ？）。保护动作于信号或跳闸 低频检测元件t1发信&电流、电压低Ⅰ段Ⅱ段Ⅲ段Ⅳ段≥跳闸）&t/0断路器辅助接点发信或跳闸 图：发电机频率异常保护出口逻辑 注意：保护的整定计算 300MVA 及以上的汽轮机提供以下整定值： 47.0Hz－每次运行时间不低于20 秒 47.5Hz－每次运行时间不低于1 分钟 50.5Hz～51.0 Hz－每次运行时间不低于3 秒 51.0Hz～51.5 Hz－每次运行时间不低于0.5 秒 频率积累保护 为了保护保护汽轮机不受低/过频共振的影响。汽轮机各节叶片都有一共振频率，当系统频率接近或等于共振频率时，将引起叶片的共振而...
