发电机励磁系统事故分析案例

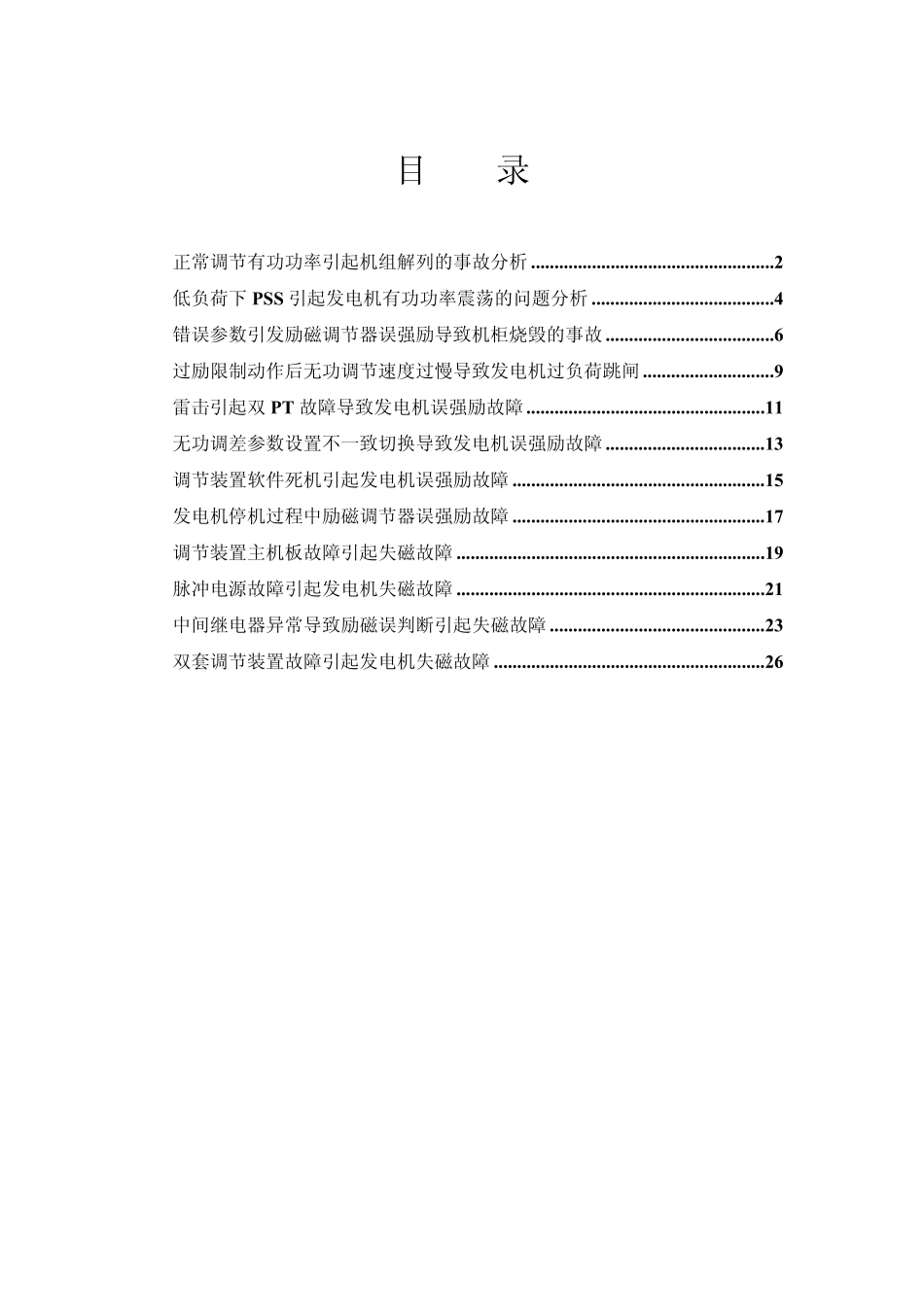

发电机励磁系统事故分析案例_第1页
1/27

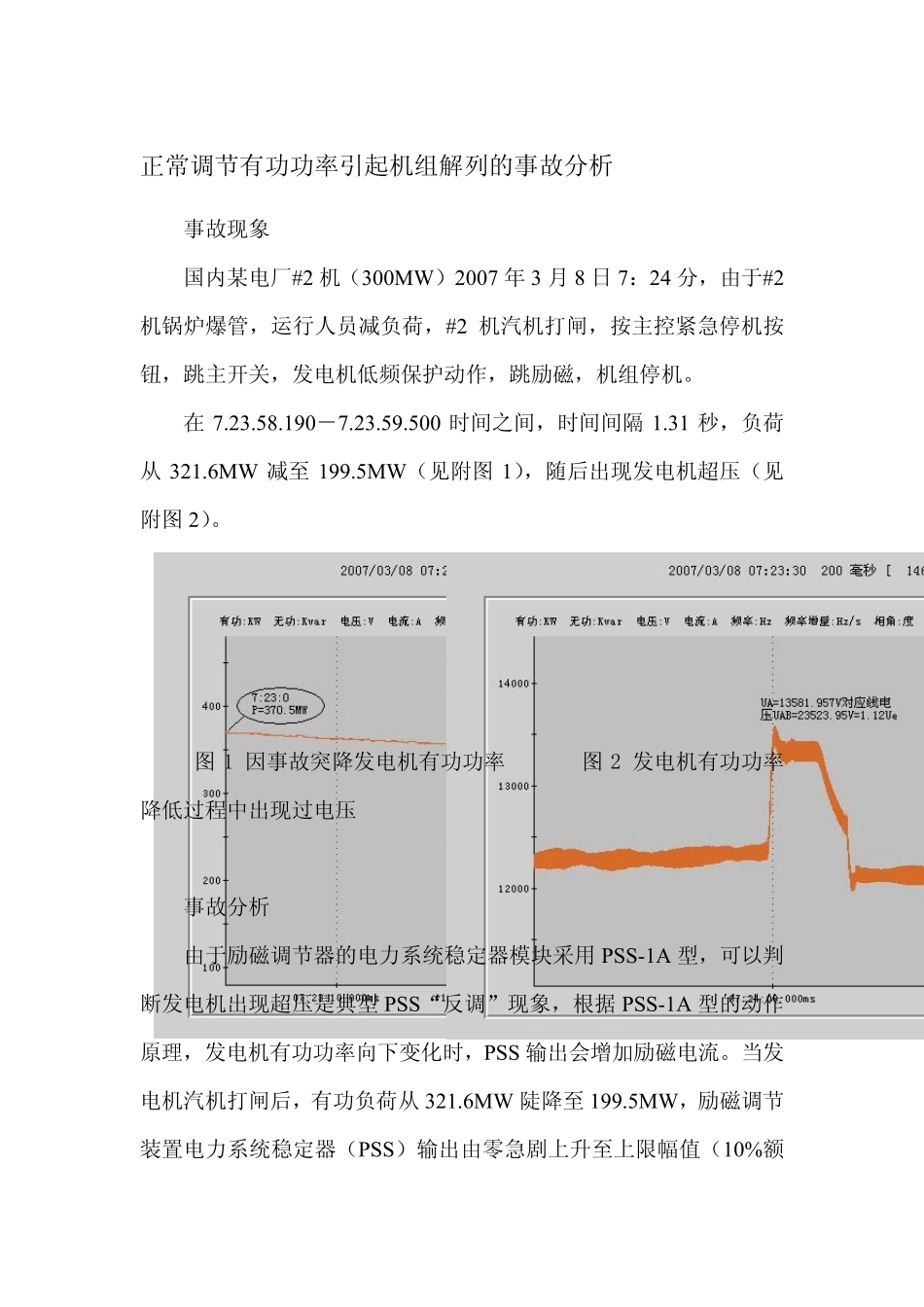

发电机励磁系统事故分析案例_第2页
2/27

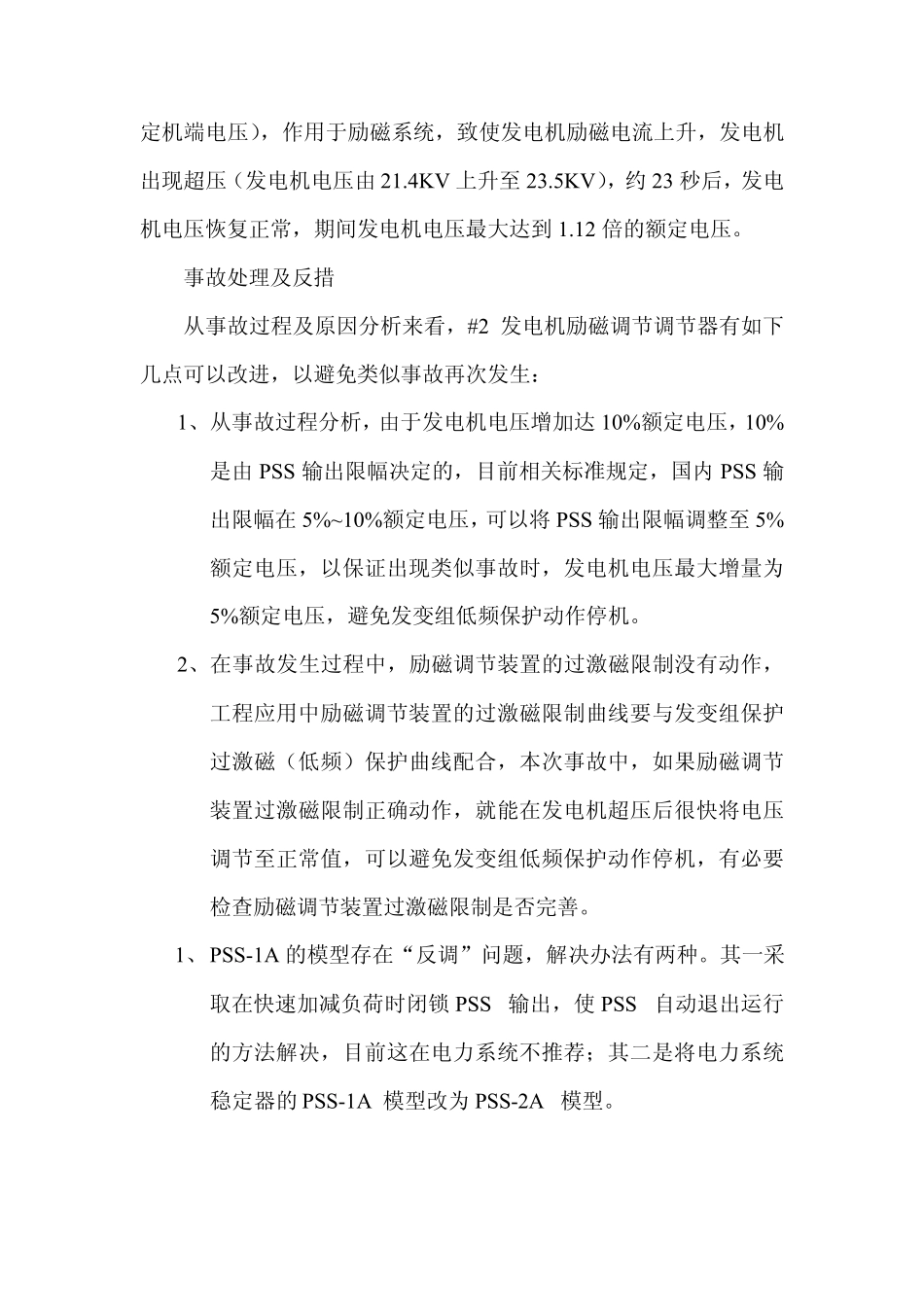

发电机励磁系统事故分析案例_第3页
3/27
目 录 正常调节有功功率引起机组解列的事故分析....................................................2 低负荷下PSS 引起发电机有功功率震荡的问题分析.......................................4 错误参数引发励磁调节器误强励导致机柜烧毁的事故....................................6 过励限制动作后无功调节速度过慢导致发电机过负荷跳闸............................9 雷击引起双PT 故障导致发电机误强励故障...................................................11 无功调差参数设置不一致切换导致发电机误强励故障..................................13 调节装置软件死机引起发电机误强励故障......................................................15 发电机停机过程中励磁调节器误强励故障......................................................17 调节装置主机板故障引起失磁故障..................................................................19 脉冲电源故障引起发电机失磁故障..................................................................21 中间继电器异常导致励磁误判断引起失磁故障..............................................23 双套调节装置故障引起发电机失磁故障..........................................................26 正常调节有功功率引起机组解列的事故分析 事故现象 国内某电厂#2 机(300MW )2007 年3 月8 日7:24 分,由于#2机锅炉爆管,运行人员减负荷,#2 机汽机打闸,按主控紧急停机按钮,跳主开关,发电机低频保护动作,跳励磁,机组停机。 在7.23.58.190-7.23.59.500 时间之间,时间间隔1.31 秒,负荷从321.6MW 减至199.5MW (见附图1),随后出现发电机超压(见附图2)。 图1 因事故突降发电机有功功率 图2 发电机有功功率降低过程中出现过电压 事故分析 由于励磁调节器的电力系统稳定器模块采用PSS-1A 型,可以判断发电机出现超压是典型PSS“反调”现象,根据 PSS-1A 型的动作原理,发电机有功功率向下变化时,PSS 输出会增加励磁电流。当发电机汽机打闸后,有功负荷从321.6MW 陡降至199.5MW ,励磁调节装置电力系统稳定器(PSS)输出由零急剧上升至上限幅值(10%额定机端电压),作用于励磁系统,致使发电机励磁电流上升,发电机出现超压(发电机电压由 21.4KV 上升至 23.5KV),约 23 秒后,发电机电压恢复正常,期间发电机电压...
