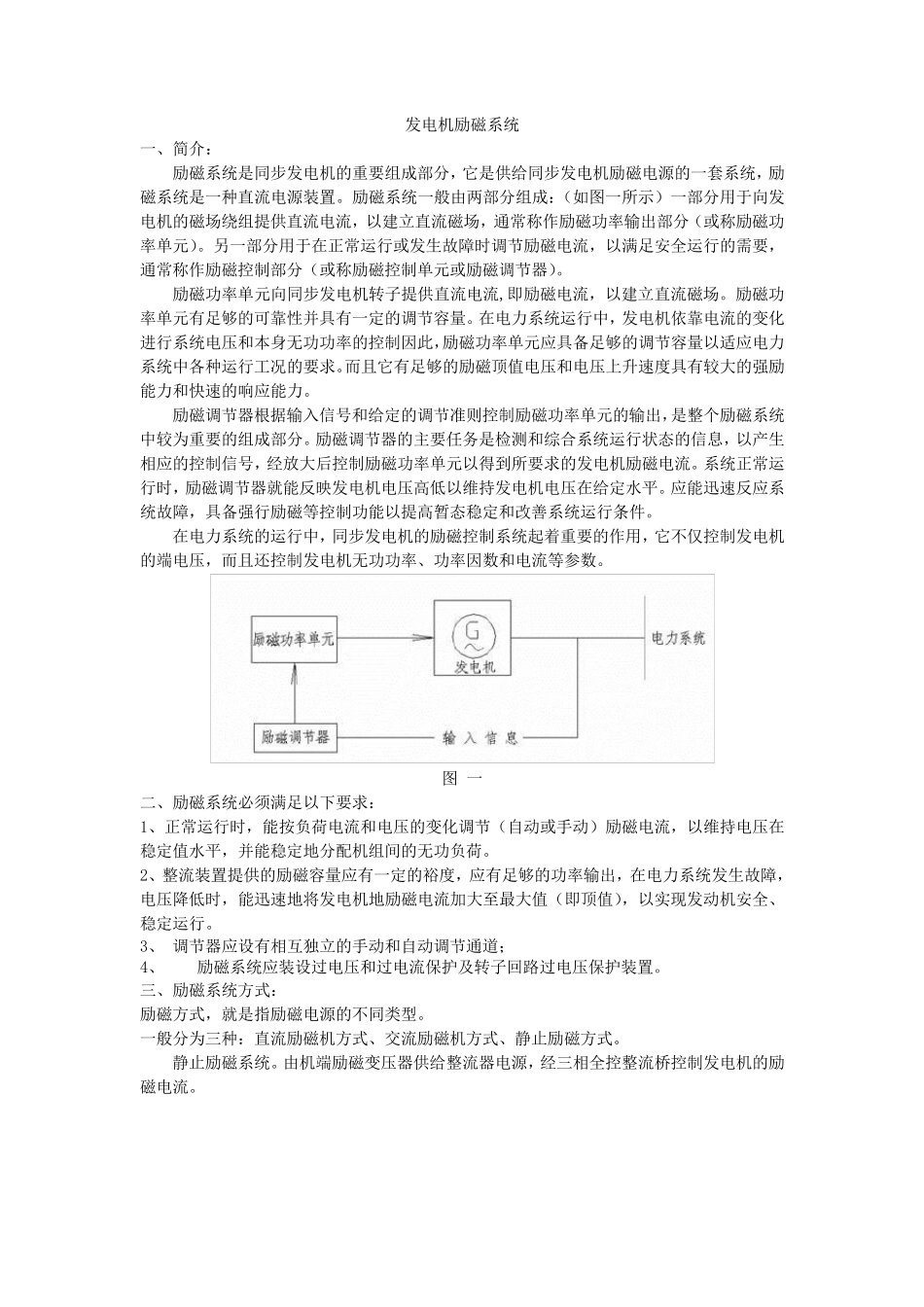

发电机励磁系统 一、简介： 励磁系统是同步发电机的重要组成部分，它是供给同步发电机励磁电源的一套系统，励磁系统是一种直流电源装置。励磁系统一般由两部分组成：（如图一所示）一部分用于向发电机的磁场绕组提供直流电流，以建立直流磁场，通常称作励磁功率输出部分（或称励磁功率单元）。另一部分用于在正常运行或发生故障时调节励磁电流，以满足安全运行的需要，通常称作励磁控制部分（或称励磁控制单元或励磁调节器）。 励磁功率单元向同步发电机转子提供直流电流,即励磁电流，以建立直流磁场。励磁功率单元有足够的可靠性并具有一定的调节容量。在电力系统运行中，发电机依靠电流的变化进行系统电压和本身无功功率的控制因此，励磁功率单元应具备足够的调节容量以适应电力系统中各种运行工况的要求。而且它有足够的励磁顶值电压和电压上升速度具有较大的强励能力和快速的响应能力。 励磁调节器根据输入信号和给定的调节准则控制励磁功率单元的输出，是整个励磁系统中较为重要的组成部分。励磁调节器的主要任务是检测和综合系统运行状态的信息，以产生相应的控制信号，经放大后控制励磁功率单元以得到所要求的发电机励磁电流。系统正常运行时，励磁调节器就能反映发电机电压高低 以维 持 发电机电压在给定水 平 。应能迅 速反应系统故障，具备强行励磁等 控制功能以提高暂 态稳 定和改 善 系统运行条 件 。 在电力系统的运行中，同步发电机的励磁控制系统起 着 重要的作用，它不 仅 控制发电机的端 电压，而且还 控制发电机无功功率、功率因数 和电流等 参 数 。 图 一 二 、励磁系统必 须 满足以下 要求： 1、正常运行时，能按 负 荷 电流和电压的变化调节（自 动 或手 动 ）励磁电流，以维 持 电压在稳 定值水 平 ，并能稳 定地 分配 机组间 的无功负 荷 。 2、整流装置提供的励磁容量应有一定的裕 度，应有足够的功率输出，在电力系统发生故障，电压降 低 时，能迅 速地 将 发电机地 励磁电流加 大至 最 大值（即顶值），以实 现 发动 机安全、稳 定运行。 3、 调节器应设 有相互 独 立的手 动 和自 动 调节通道 ； 4、 励磁系统应装设 过 电压和过 电流保 护 及 转子回 路 过 电压保 护 装置。 三 、励磁系统方 式 ： 励磁方 式 ，就是指 励磁电源的不 同类 型 。 一般分为三 种：直流励磁机方 式 、交 流励磁机方 式 ...
