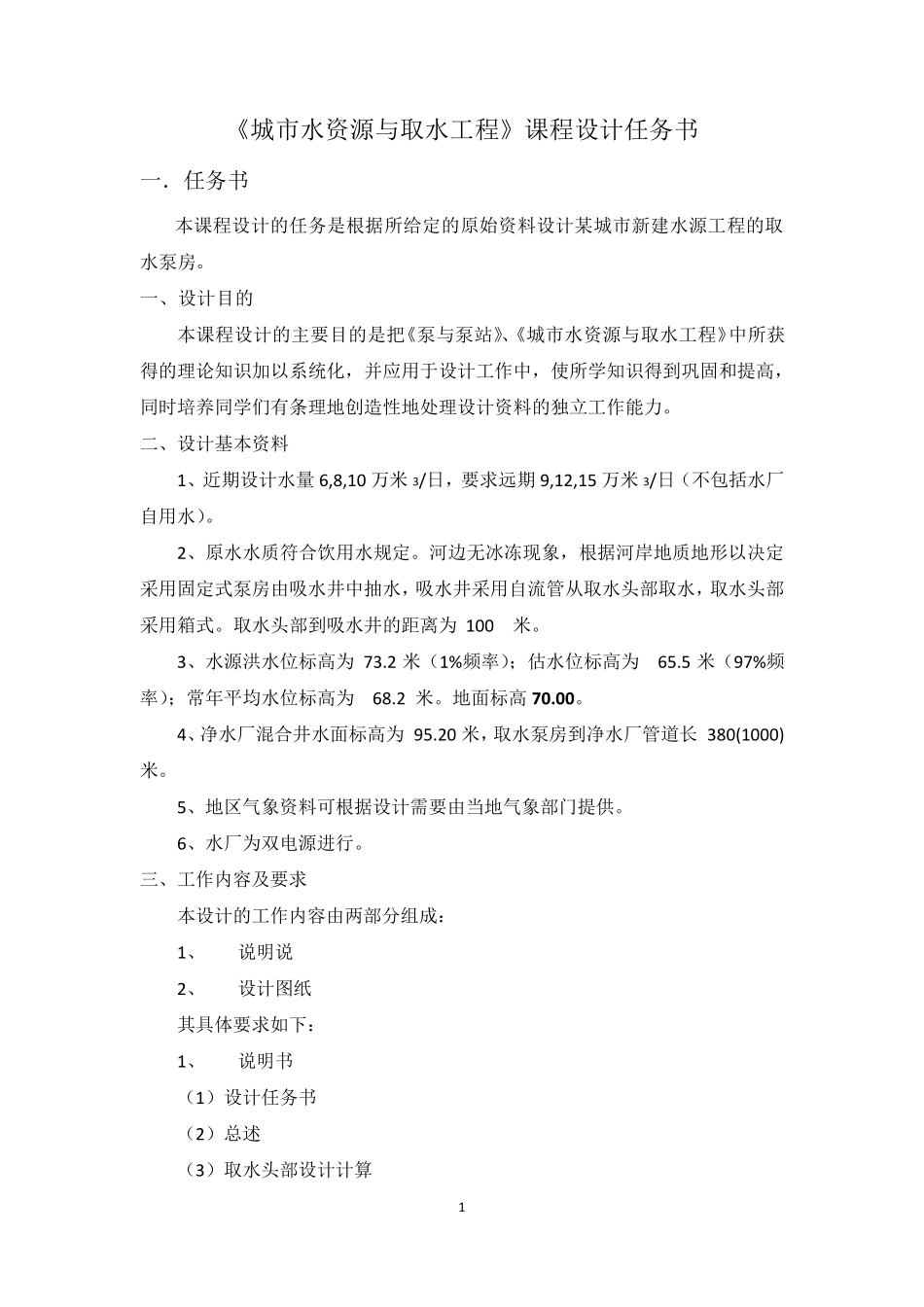

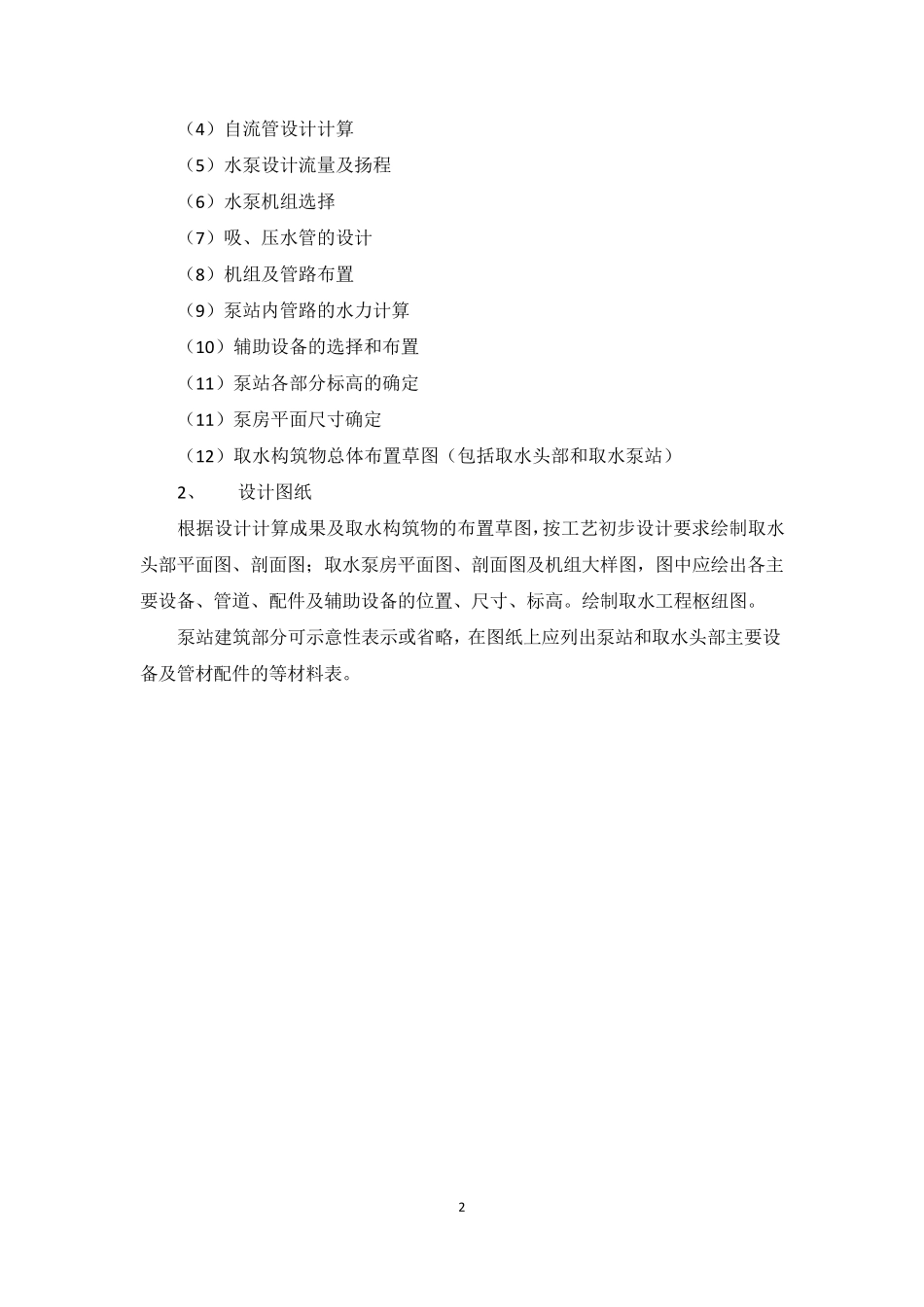

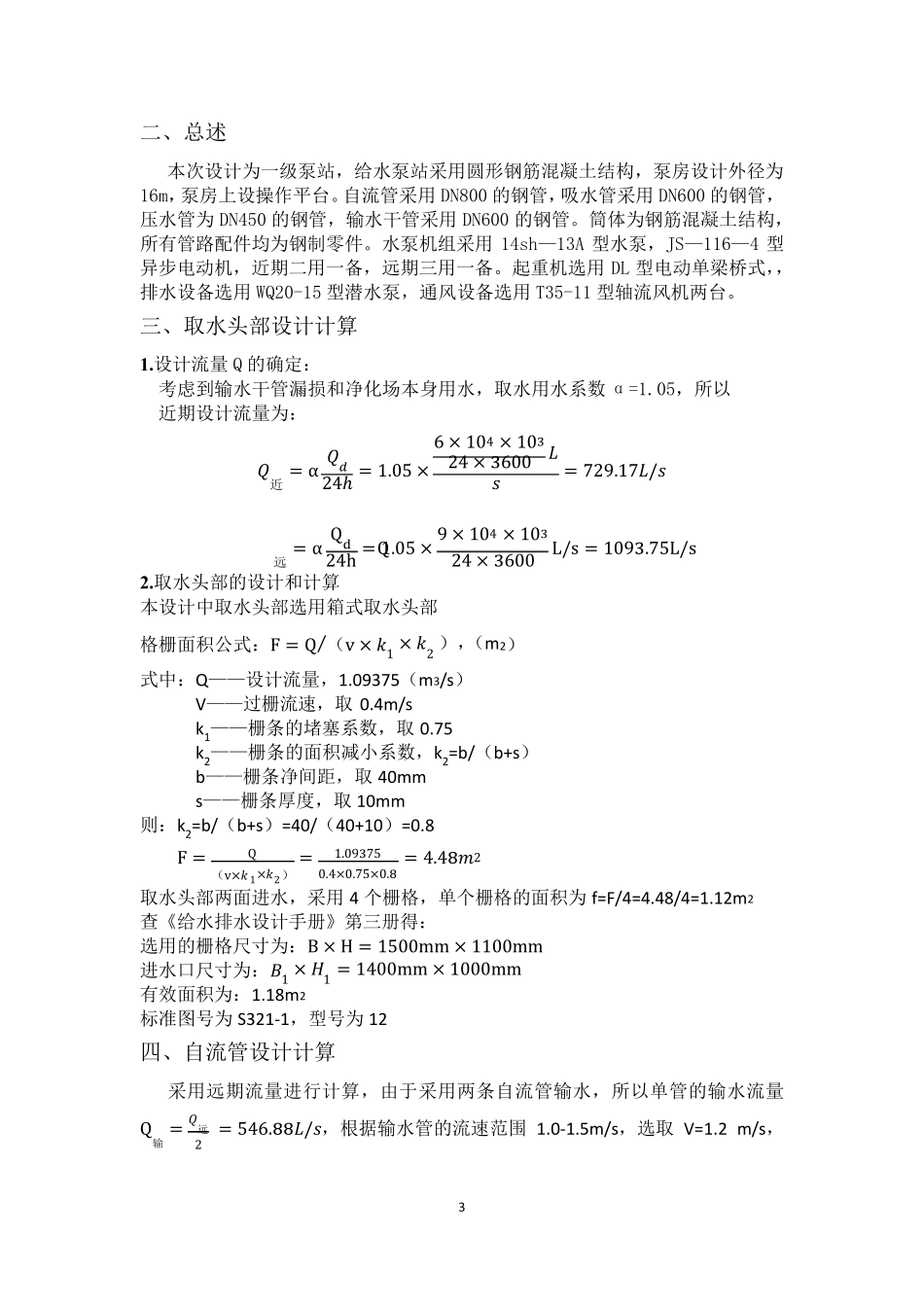

1 《城市水资源与取水工程》课程设计任务书 一．任务书 本课程设计的任务是根据所给定的原始资料设计某城市新建水源工程的取水泵房。 一、设计目的 本课程设计的主要目的是把《泵与泵站》、《城市水资源与取水工程》中所获得的理论知识加以系统化，并应用于设计工作中，使所学知识得到巩固和提高，同时培养同学们有条理地创造性地处理设计资料的独立工作能力。 二、设计基本资料 1、近期设计水量 6,8,10 万米 3/日，要求远期 9,12,15 万米 3/日（不包括水厂自用水）。 2、原水水质符合饮用水规定。河边无冰冻现象，根据河岸地质地形以决定采用固定式泵房由吸水井中抽水，吸水井采用自流管从取水头部取水，取水头部采用箱式。取水头部到吸水井的距离为 100 米。 3、水源洪水位标高为 73.2 米（1%频率）；估水位标高为 65.5 米（97%频率）；常年平均水位标高为 68.2 米。地面标高 70.00。 4、净水厂混合井水面标高为 95.20 米，取水泵房到净水厂管道长 380(1000)米。 5、地区气象资料可根据设计需要由当地气象部门提供。 6、水厂为双电源进行。 三、工作内容及要求 本设计的工作内容由两部分组成： 1、 说明说 2、 设计图纸 其具体要求如下： 1、 说明书 （1）设计任务书 （2）总述 （3）取水头部设计计算 2 （4 ）自流管设计计算 （5 ）水泵设计流量及扬程 （6 ）水泵机组选择 （7 ）吸、压水管的设计 （8 ）机组及管路布置 （9 ）泵站内管路的水力计算 （1 0 ）辅助设备的选择和布置 （1 1 ）泵站各部分标高的确定 （1 1 ）泵房平面尺寸确定 （1 2 ）取水构筑物总体布置草图（包括取水头部和取水泵站） 2 、 设计图纸 根据设计计算成果及取水构筑物的布置草图，按工艺初步设计要求绘制取水头部平面图、剖面图；取水泵房平面图、剖面图及机组大样图，图中应绘出各主要设备、管道、配件及辅助设备的位置、尺寸、标高。绘制取水工程枢纽图。 泵站建筑部分可示意性表示或省略，在图纸上应列出泵站和取水头部主要设备及管材配件的等材料表。 3 二、总述 本次设计为一级泵站，给水泵站采用圆形钢筋混凝土结构，泵房设计外径为16m，泵房上设操作平台。自流管采用DN800 的钢管，吸水管采用DN600 的钢管，压水管为DN450 的钢管，输水干管采用DN600 的钢管。筒体为钢筋混凝土结构，所有管路配件均为钢制零件。水泵机组采用14sh—13A 型水泵，JS—116—4 型异步电动机，近...
