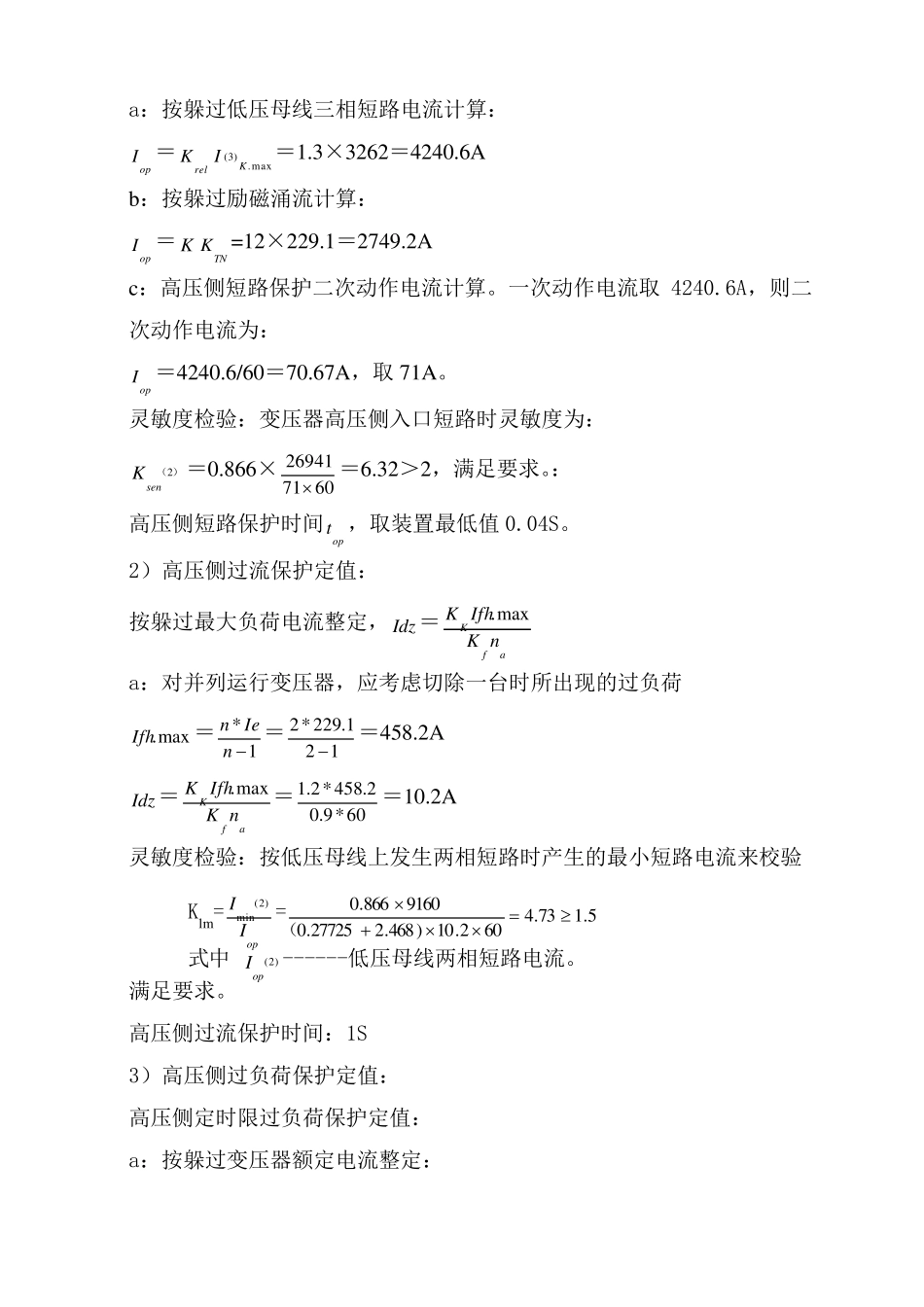

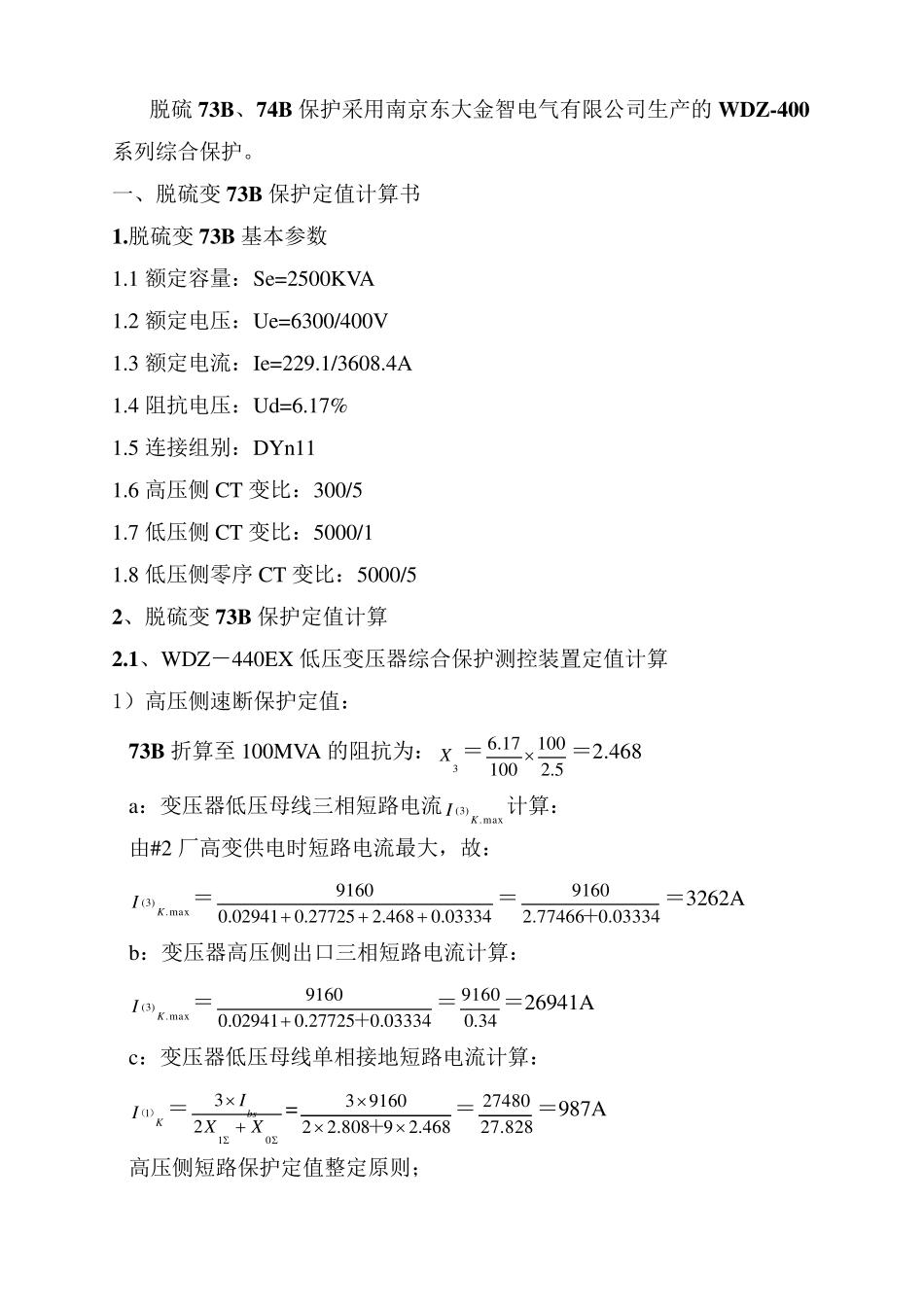

脱硫变保护定值计算书 批 准： 审 核： 初 审： 计 算： 脱硫73B、74B 保护采用南京东大金智电气有限公司生产的 WDZ-400系列综合保护。 一、脱硫变 73B 保护定值计算书 1.脱硫变 73B 基本参数 1.1 额定容量：Se=2500KVA 1.2 额定电压：Ue=6300/400V 1.3 额定电流：Ie=229.1/3608.4A 1.4 阻抗电压：Ud=6.17% 1.5 连接组别：DYn11 1.6 高压侧 CT 变比：300/5 1.7 低压侧 CT 变比：5000/1 1.8 低压侧零序 CT 变比：5000/5 2、脱硫变 73B 保护定值计算 2.1、WDZ－440EX 低压变压器综合保护测控装置定值计算 1）高压侧速断保护定值： 73B 折算至 100MVA 的阻抗为：3X ＝5.210010017.6＝2.468 a：变压器低压母线三相短路电流max.)3(KI计算： 由#2 厂高变供电时短路电流最大，故： max.)3(KI＝03334.0468.272527.029410.09160＝0.033342.774669160＋＝3262A b：变压器高压侧出口三相短路电流计算： max.)3(KI＝0.0333472527.029410.09160＋＝34.09160＝26941A c：变压器低压母线单相接地短路电流计算： KI）（1 ＝ 0123XXIbs=468.292.808291603＋＝27.82827480 ＝987A 高压侧短路保护定值整定原则； a：按躲过低压母线三相短路电流计算： opI ＝relKmax.)3(KI＝1.3×3262＝4240.6A b：按躲过励磁涌流计算： opI ＝KTNK=12×229.1＝2749.2A c：高压侧短路保护二次动作电流计算。一次动作电流取 4240.6A，则二次动作电流为： opI ＝4240.6/60＝70.67A，取 71A。 灵敏度检验：变压器高压侧入口短路时灵敏度为： ）（2senK＝0.866×607126941＝6.32＞2，满足要求。： 高压侧短路保护时间opt ，取装置最低值 0.04S。 2）高压侧过流保护定值： 按躲过最大负荷电流整定， Idz ＝afKnKIfhKmax. a：对并列运行变压器，应考虑切除一台时所出现的过负荷 max.Ifh＝1*nIen＝121.229*2＝458.2A Idz ＝afKnKIfhKmax.＝60*9.02.458*2.1＝10.2A 灵敏度检验：按低压母线上发生两相短路时产生的最小短路电流来校验 Klm=opII)2(min=5.173.4602.10)468.227725.09160866.0（ 式中 )2(opI------低压母线两相短路电流。 满足要求。 高压侧过流保护时间：1S 3）高压侧过负荷保护定值： 高压侧定时限过负荷保护定值： a：按躲过变压器额定电流整定： opI ＝afeKjxnKIKK＝609.01.2293.11＝5.52A b：按电动机自启动电流计算： #...
