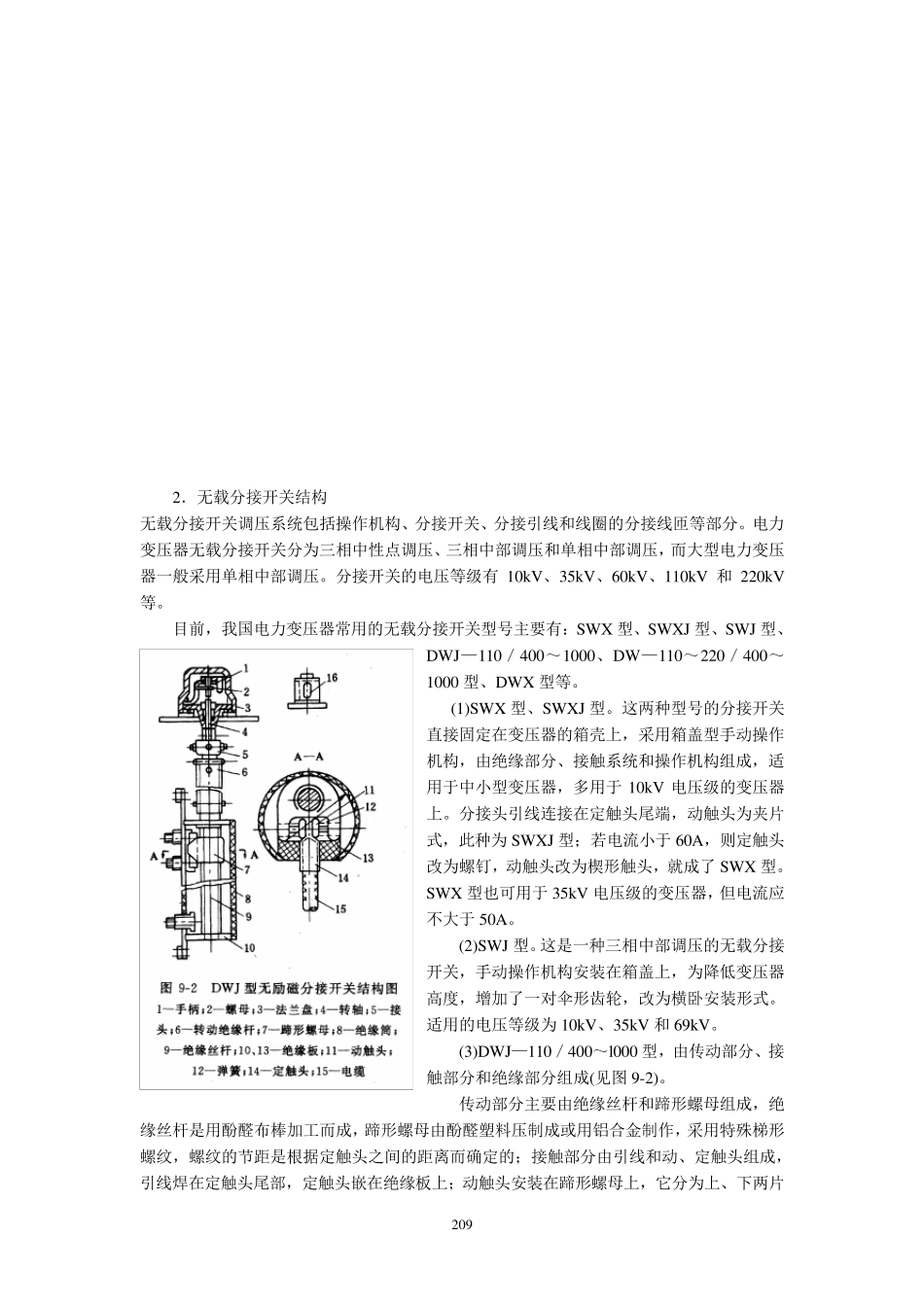

208 第九章 变压器分接开关 第一节 变压器分接开关结构 一、概述 为提高供电电压的质量，电力变压器一般都装有分接开关。 分接开关分为无载(亦称无励磁)分接开关和有载调压分接开关两大类。无载分接开关是在变压器停电情况下进行分接头的调节，因而不具备开断负荷的能力；有载调压分接开关可在不中断供电的情况下，带负荷调节分接开关，使其分接头处于合适的分接位置。由于需带负荷调节，故分接开关触头(或部分触头)需具备开断负荷的能力。 无载分接开关按相数可分为单相和三相分接开关，也可按触头型式分为夹片式触头、楔形式触头及动触环定触柱式触头分接开关等。这些在分接开关型号中都有表示，型号中各字母符号的含义如表 9-1 所示。如 SWX-82-10／60 型，表示三相中性点调压，10kV、60A的无载分接开关(工厂序号 82)。 有载调压分接开关分为复合式和组合式，按过渡电路可分为电阻式和电抗式，另外还有其它分类法，不一一列举。国内有载调压分接开关生产厂家在产品命名上很不一致，其型号中字母符号的含义大致如表 9-2 所示。 【例】 遵义长征电器一厂产品型号为 FY3—Ⅲ—350—／△60—14271W，表示复合式有载调压三级额定电流 350A，60kV 电压级，14271W 基本连接方式。 上海电力修造总厂产品型号 SYXZZ，表示三相有载调压星形连接中性点调压组合式电阻过渡电路分接开关。 无载分接开关一般用于发电厂、变电所(负荷变化不频繁，对电压要求不高)等场所。有载调压分接开关用于钢铁厂、化工厂等负荷变化大又频繁，而且对电压要求较高场所的变压器上。 二、无载分接开关原理与结构 1．无载分接开关原理 无载分接开关的原理，就是通过改变变压器绕组的分接头连接方式(在停电状态下)，改变不同绕组间的匝数比，来达到合适的电压输出(见图 9-1)。 表 9-2 有载调压分接开关 型号字母符号含义 字母符号 含 义 F 复合式 Z 组合式且有“电阻式过渡电路” Y 有载调压 S 三相 X 星形连接中性点调压 表 9-1 无载分接开关型号字母符号含义 字母符号 含 义 S 三相 D 单相 W 无载（无励磁） X “星”形连接中性点调压 J 触头为“夹”片式 P（亦有用 X） 触头为“楔”形式 数字—数字 工厂序号—额定电压（kV）/额定电流（A） 209 2．无载分接开关结构 无载分接开关调压系统包括操作机构、分接开关、分接引线和线圈的分接线匝等部分。电力变压器无载分接开关分为三相中性点调压、三相中...
