变压器原理及种类

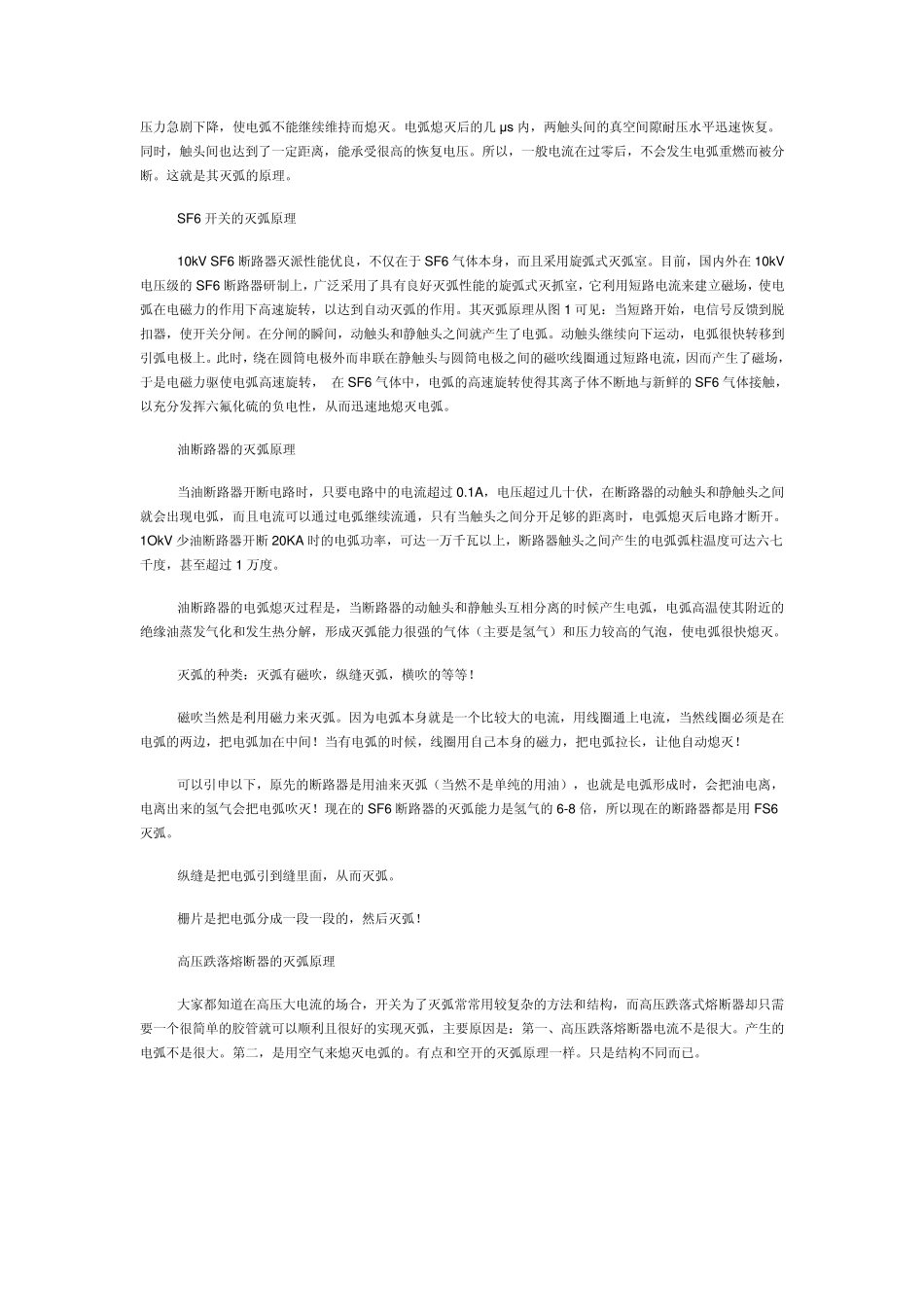

常用变压器的种类与特点 一、常用变压器的分类可归纳如下： (1)按相数分： 1)单相变压器：用于单相负荷和三相变压器组。 2)三相变压器：用于三相系统的升、降电压。 (2)按冷却方式分： 1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。 2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。 (3)按用途分： 1)电力变压器：用于输配电系统的升、降电压。 2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。 3)试验变压器：能产生高压，对电气设备进行高压试验。 4)特种变压器：如电炉变压器、整流变压器、调整变压器等。 (4)按绕组形式分： 1)双绕组变压器：用于连接电力系统中的两个电压等级。 2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。 3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。 真空断路器灭弧原理？ 在真空断路器分断瞬间，由于两触头间的电容存在，使触头间绝缘击穿，产生真空电弧。由于触头形状和结构的原因，使得真空电弧柱迅速向弧柱体外的真空区域扩散。当被分断的电流接近零时，触头间电弧的温度和压力急剧下降，使电弧不能继续维持而熄灭。电弧熄灭后的几 μs 内，两触头间的真空间隙耐压水平迅速恢复。同时，触头间也达到了一定距离，能承受很高的恢复电压。所以，一般电流在过零后，不会发生电弧重燃而被分断。这就是其灭弧的原理。 SF6 开关的灭弧原理 10kV SF6 断路器灭派性能优良，不仅在于 SF6 气体本身，而且采用旋弧式灭弧室。目前，国内外在 10kV电压级的 SF6 断路器研制上，广泛采用了具有良好灭弧性能的旋弧式灭抓室，它利用短路电流来建立磁场，使电弧在电磁力的作用下高速旋转，以达到自动灭弧的作用。其灭弧原理从图 1 可见：当短路开始，电信号反馈到脱扣器，使开关分闸。在分闸的瞬间，动触头和静触头之间就产生了电弧。动触头继续向下运动，电弧很快转移到引弧电极上。此时，绕在圆筒电极外而串联在静触头与圆筒电极之间的磁吹线圈通过短路电流，因而产生了磁场，于是电磁力驱使电弧高速旋转， 在 SF6 气体中，电弧的高速旋转使得其离子体不断地与新鲜的 SF6 气体接触，以充分发挥六氟化硫的负电性，从而迅速地熄灭电弧。 油断路器的灭弧原理 当油断路器开断电路时，只要电路中的电流超过 0.1A，电压超过几十伏，在断路器...
