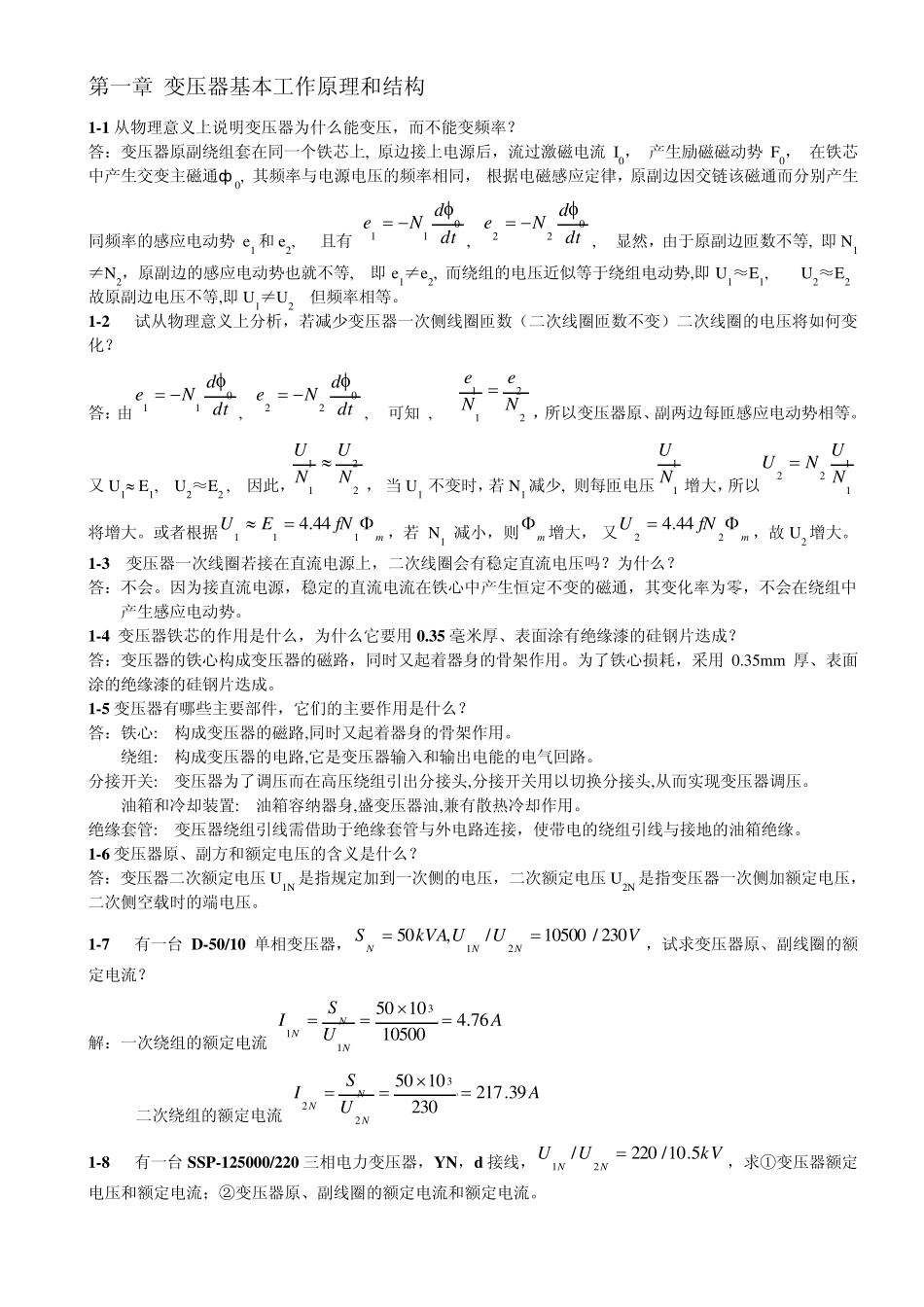

第一章 变压器基本工作原理和结构 1-1 从物理意义上说明变压器为什么能变压，而不能变频率？ 答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I0， 产生励磁磁动势F0， 在铁芯中产生交变主磁通ф 0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e1 和e2, 且有 dtdNe011, dtdNe022, 显然，由于原副边匝数不等, 即N1≠N2，原副边的感应电动势也就不等, 即e1≠e2, 而绕组的电压近似等于绕组电动势,即U1≈E1, U2≈E2,故原副边电压不等,即U1≠U2, 但频率相等。 1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dtdNe011, dtdNe022, 可知 , 2211NeNe，所以变压器原、副两边每匝感应电动势相等。又 U1 E1, U2≈E2 , 因此，2211NUNU ， 当 U1 不变时，若 N1 减少, 则每匝电压11NU增大，所以1122NUNU将增大。或者根据mfNEU11144.4，若 N1 减小，则m 增大， 又mfNU2244.4，故 U2 增大。 1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？ 答：不会。因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。 1-4 变压器铁芯的作用是什么，为什么它要用 0.35 毫米厚、表面涂有绝缘漆的硅钢片迭成？ 答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。为了铁心损耗，采用 0.35m m 厚、表面涂的绝缘漆的硅钢片迭成。 1-5 变压器有哪些主要部件，它们的主要作用是什么？ 答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。 绕组: 构成变压器的电路,它是变压器输入和输出电能的电气回路。 分接开关: 变压器为了调压而在高压绕组引出分接头,分接开关用以切换分接头,从而实现变压器调压。 油箱和冷却装置: 油箱容纳器身,盛变压器油,兼有散热冷却作用。 绝缘套管: 变压器绕组引线需借助于绝缘套管与外电路连接，使带电的绕组引线与接地的油箱绝缘。 1-6 变压器原、副方和额定电压的含义是什么？ 答：变压器二次额定电压U1N 是指规定加到一次侧的电压，二次额定电压U2N 是指变压器一次侧加额定电压，二次侧空载时的端电压。 1-7 有一台 D-50/10 单相变压器，VUUkVASNNN230/10500/,5021，试求变压器原、...
