变压器接法详解

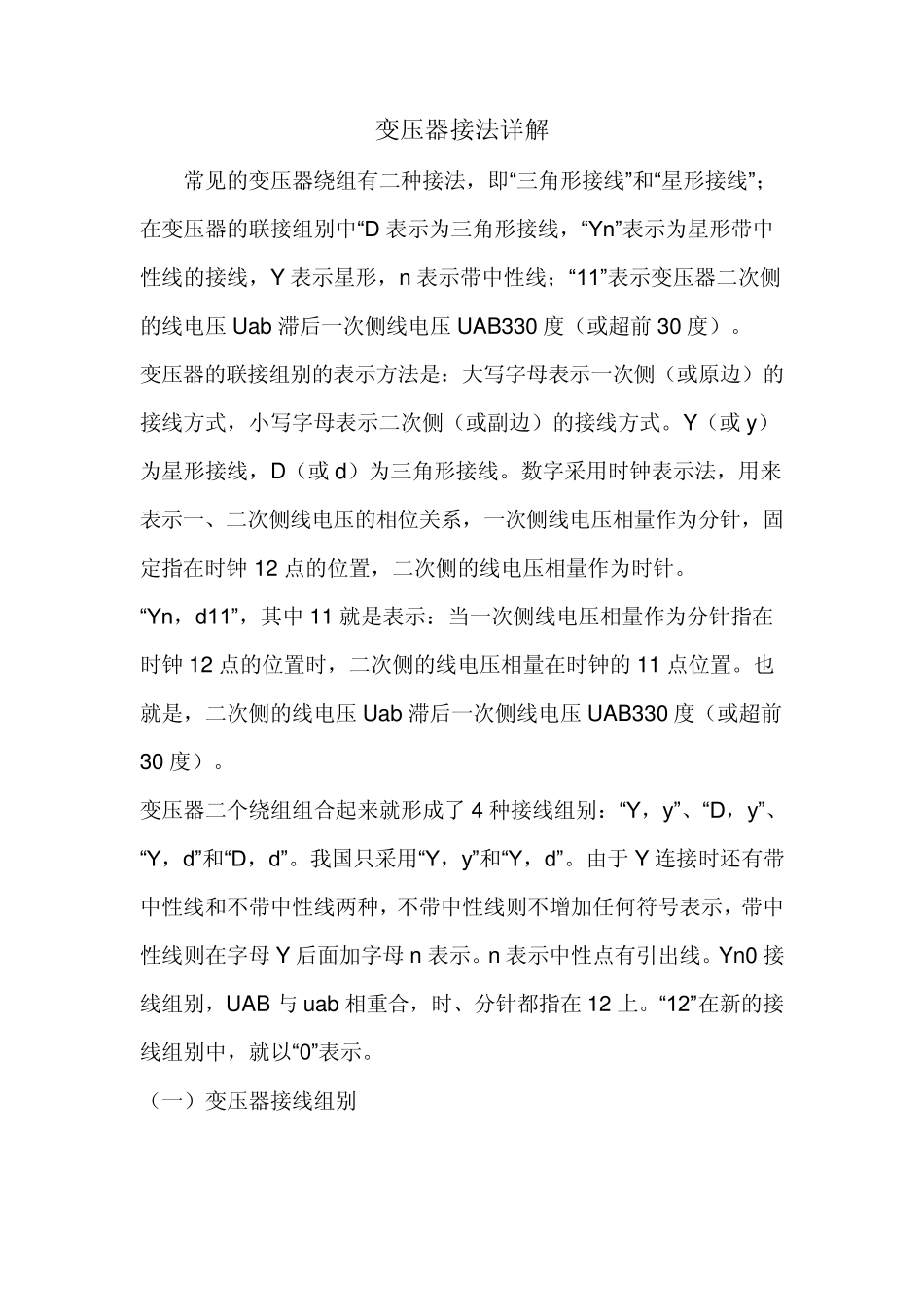

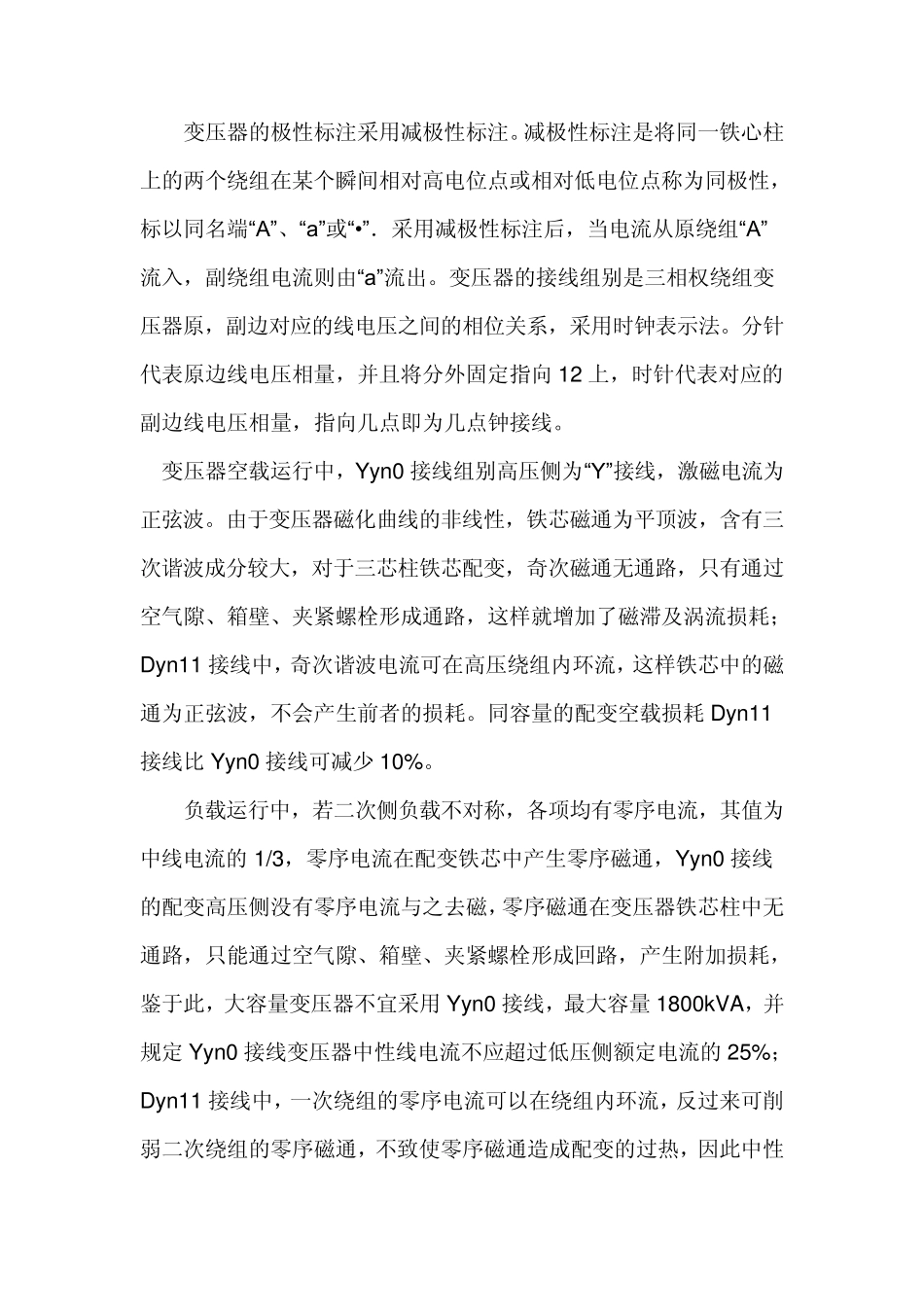

变压器接法详解 常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D 表示为三角形接线，“Yn”表示为星形带中性线的接线，Y 表示星形，n 表示带中性线；“11”表示变压器二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。Y（或y）为星形接线，D（或d）为三角形接线。数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12 点的位置，二次侧的线电压相量作为时针。 “Yn，d11”，其中11 就是表示：当一次侧线电压相量作为分针指在时钟12 点的位置时，二次侧的线电压相量在时钟的11 点位置。也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330 度（或超前30 度）。 变压器二个绕组组合起来就形成了 4 种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。我国只采用“Y，y”和“Y，d”。由于 Y 连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y 后面加字母n 表示。n 表示中性点有引出线。Yn0 接线组别，UAB 与 uab 相重合，时、分针都指在12 上。“12”在新的接线组别中，就以“0”表示。 （一）变压器接线组别 变压器的极性标注采用减极性标注。减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“•”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。分针代表原边线电压相量，并且将分外固定指向 12 上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。 变压器空载运行中，Yyn0 接线组别高压侧为“Y”接线，激磁电流为正弦波。由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11 接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。同容量的配变空载损耗 Dyn11接线比 Yyn0 接线可减少 10%。 负载运行中，若二次侧负载不对称，各项均有零序电流，其值为中线电流的1/3，...
