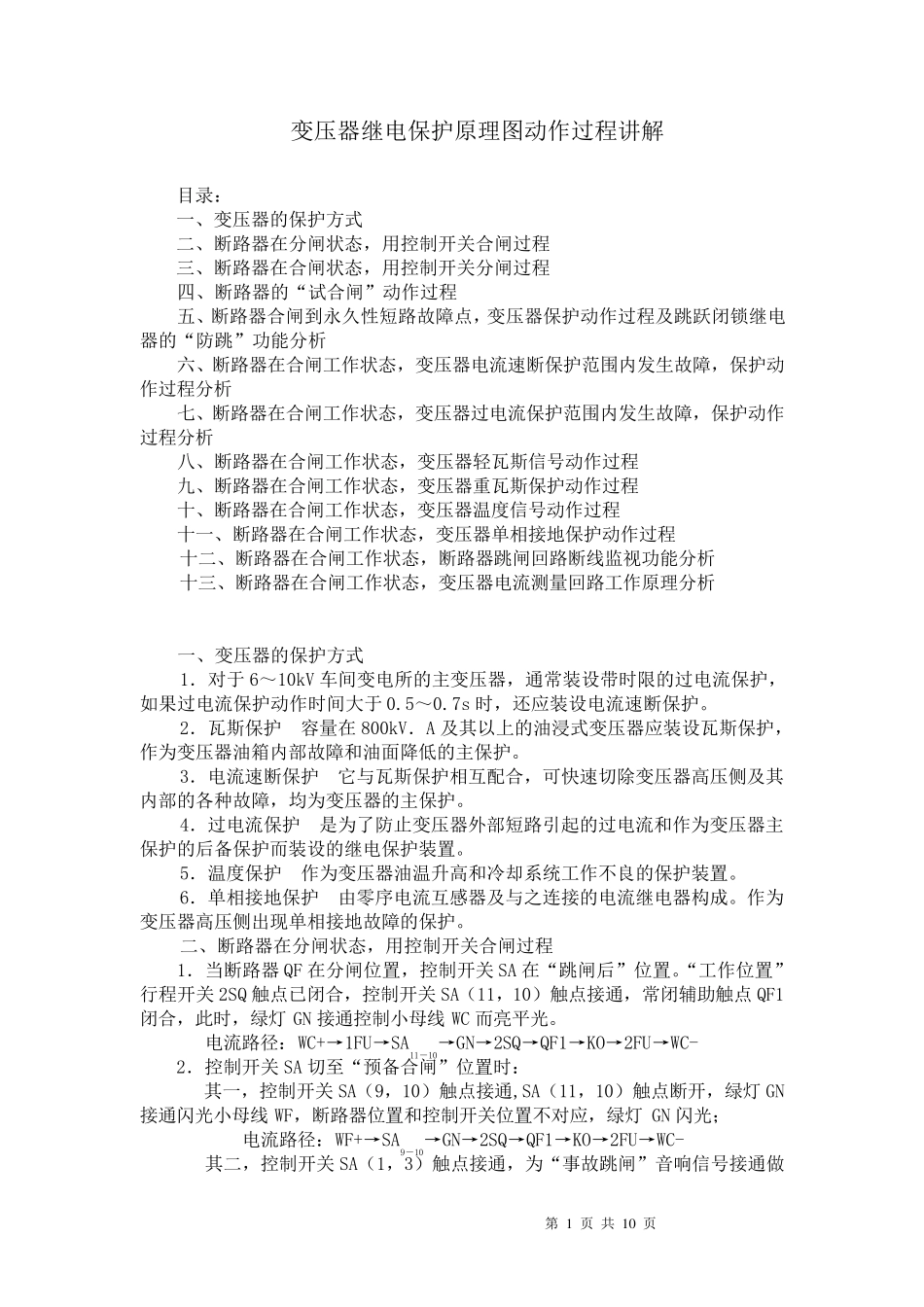

第 1 页 共 1 0 页 变压器继电保护原理图动作过程讲解 目录： 一、变压器的保护方式 二、断路器在分闸状态，用控制开关合闸过程 三、断路器在合闸状态，用控制开关分闸过程 四、断路器的“试合闸”动作过程 五、断路器合闸到永久性短路故障点，变压器保护动作过程及跳跃闭锁继电器的“防跳”功能分析 六、断路器在合闸工作状态，变压器电流速断保护范围内发生故障，保护动作过程分析 七、断路器在合闸工作状态，变压器过电流保护范围内发生故障，保护动作过程分析 八、断路器在合闸工作状态，变压器轻瓦斯信号动作过程 九、断路器在合闸工作状态，变压器重瓦斯保护动作过程 十、断路器在合闸工作状态，变压器温度信号动作过程 十一、断路器在合闸工作状态，变压器单相接地保护动作过程 十二、断路器在合闸工作状态，断路器跳闸回路断线监视功能分析 十三、断路器在合闸工作状态，变压器电流测量回路工作原理分析 一、变压器的保护方式 1．对于 6～10kV 车间变电所的主变压器，通常装设带时限的过电流保护，如果过电流保护动作时间大于 0.5～0.7s 时，还应装设电流速断保护。 2．瓦斯保护 容量在800kV．A 及其以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。 3．电流速断保护 它与瓦斯保护相互配合，可快速切除变压器高压侧及其内部的各种故障，均为变压器的主保护。 4．过电流保护 是为了防止变压器外部短路引起的过电流和作为变压器主保护的后备保护而装设的继电保护装置。 5．温度保护 作为变压器油温升高和冷却系统工作不良的保护装置。 6．单相接地保护 由 零 序 电流互感 器及与之 连 接的电流继电器构 成 。作为变压器高压侧出 现 单相接地故障的保护。 二、断路器在分闸状态，用控制开关合闸过程 1．当 断路器QF 在分闸位 置，控制开关SA 在“跳闸后”位 置。“工作位 置”行 程开关2SQ 触 点已 闭合，控制开关SA（ 11，10） 触 点接通，常闭辅 助 触 点 QF1闭合，此 时，绿 灯GN 接通控制小 母 线 WC 而亮 平 光 。 电流路径 ：WC+→ 1FU→ SA11－ 10→ GN→ 2SQ→ QF1→ KO→ 2FU→ WC- 2．控制开关SA 切至 “预 备合闸”位 置时： 其一，控制开关SA（ 9，10） 触 点接通,SA（ 11，10） 触 点断开，绿 灯 GN接通闪 光 小 母 线 WF，断路器位 置和控制开关位 置不对应，绿 灯GN 闪 光 ...
