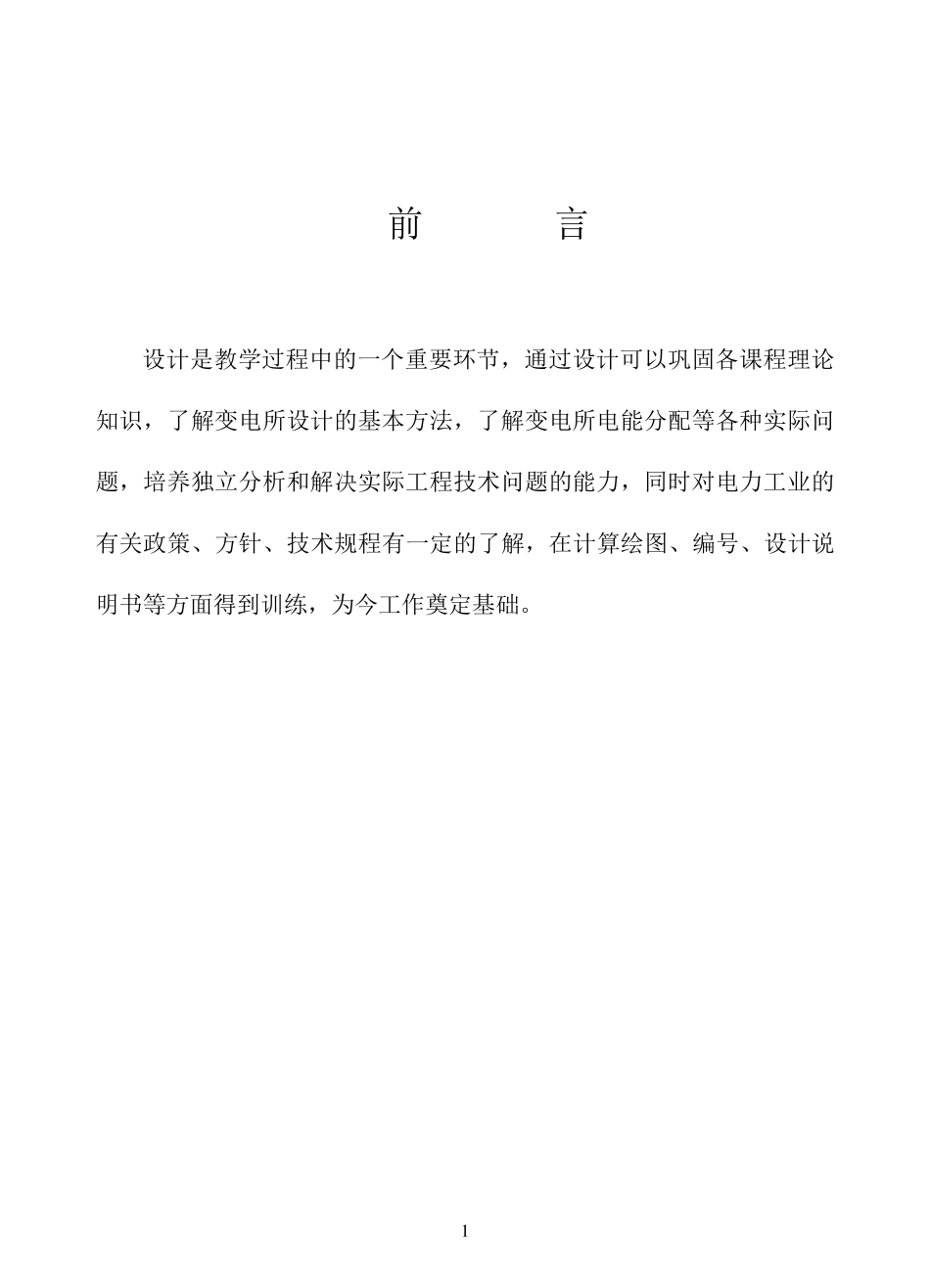

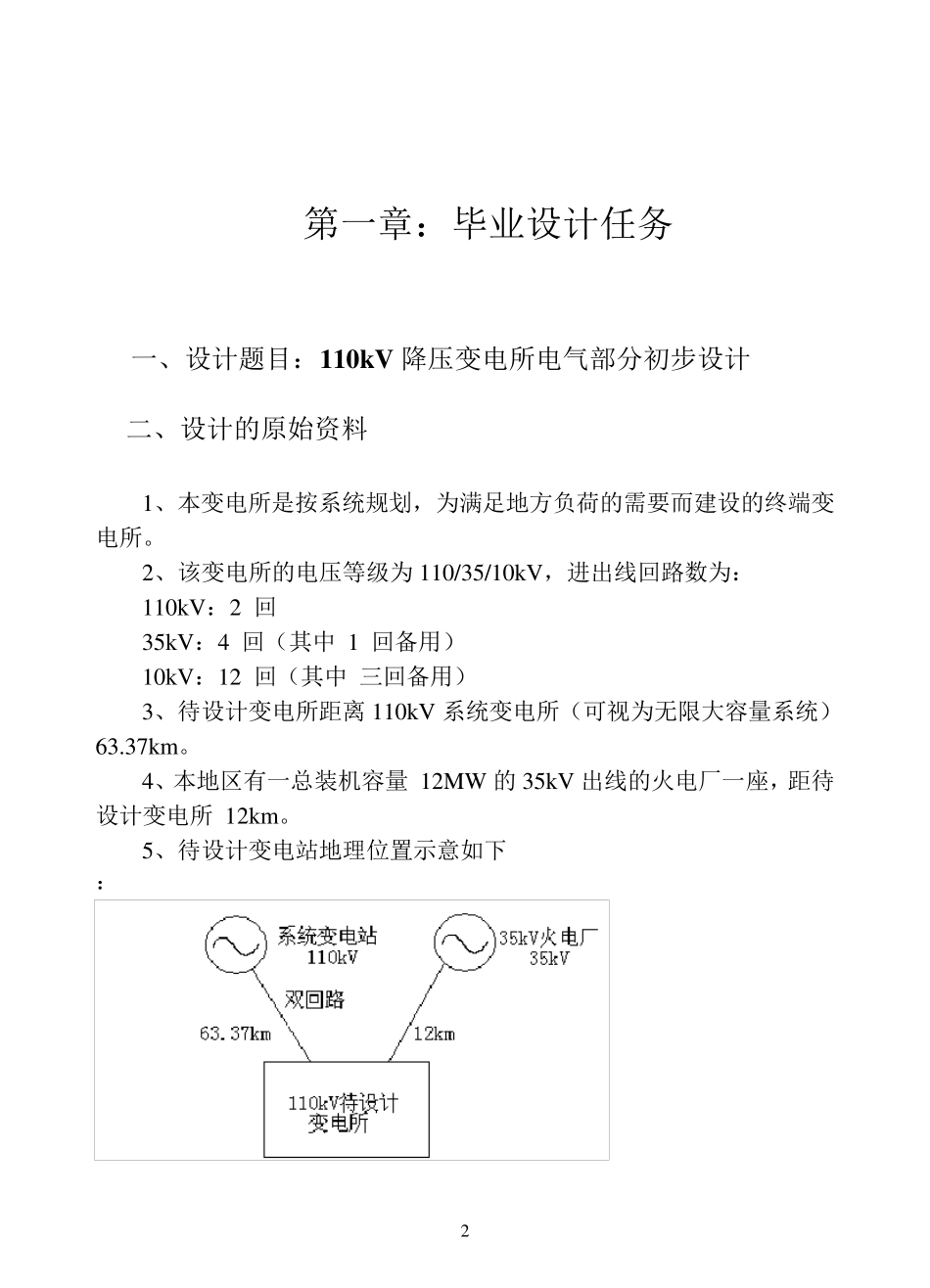

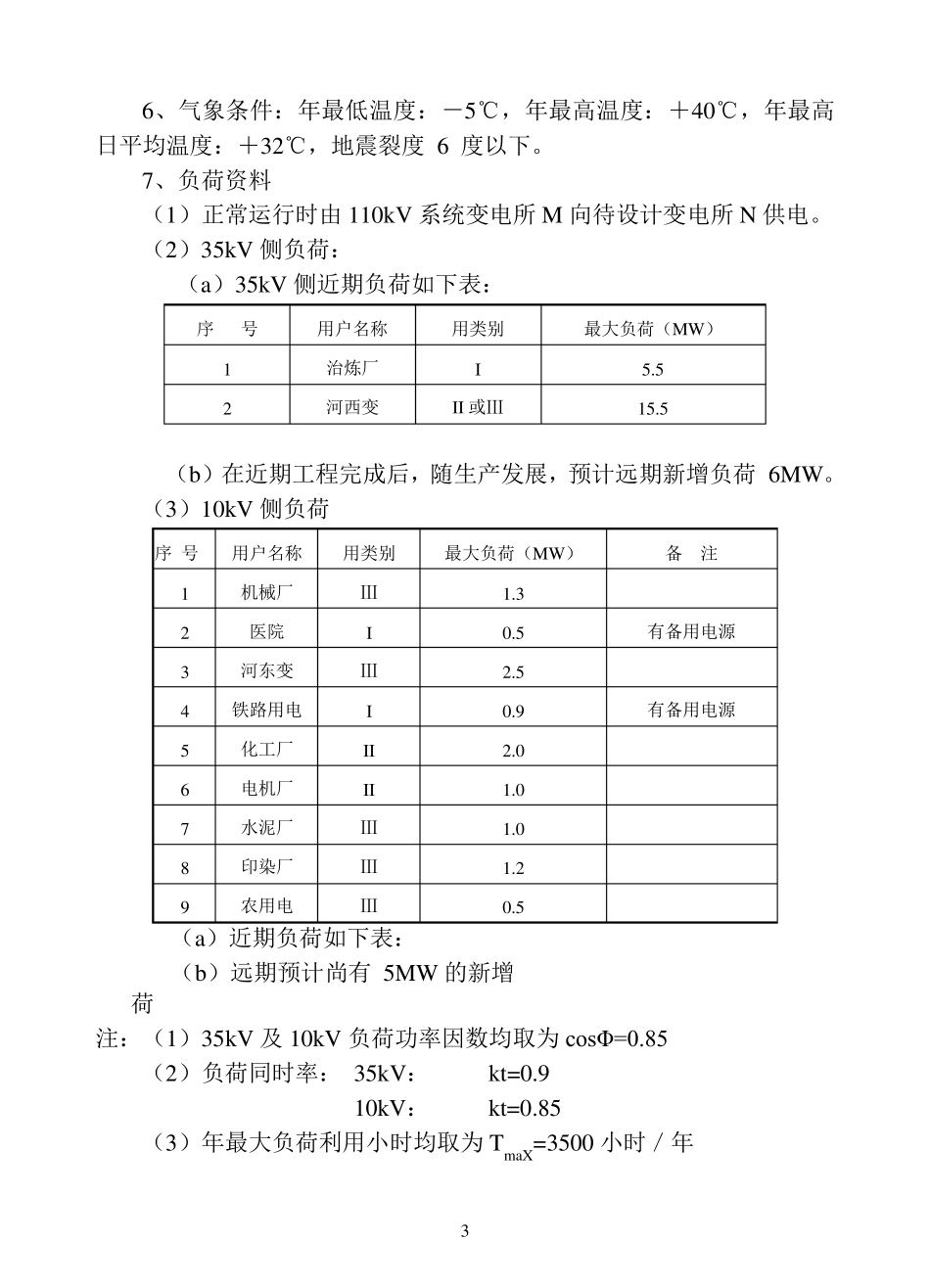

1 前 言 设计是教学过程中的一个重要环节，通过设计可以巩固各课程理论知识，了解变电所设计的基本方法，了解变电所电能分配等各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算绘图、编号、设计说明书等方面得到训练，为今工作奠定基础。 2 第一章：毕业设计任务 一、设计题目：110kV 降压变电所电气部分初步设计 二、设计的原始资料 1、本变电所是按系统规划，为满足地方负荷的需要而建设的终端变电所。 2、该变电所的电压等级为 110/35/10kV，进出线回路数为： 110kV：2 回 35kV：4 回（其中 1 回备用） 10kV：12 回（其中 三回备用） 3、待设计变电所距离 110kV 系统变电所（可视为无限大容量系统）63.37km 。 4、本地区有一总装机容量 12MW 的 35kV 出线的火电厂一座，距待设计变电所 12km 。 5、待设计变电站地理位置示意如下 ： 3 6、气象条件：年最低温度：－5℃，年最高温度：＋40℃，年最高日平均温度：＋32℃，地震裂度 6 度以下。 7、负荷资料 （1）正常运行时由 110kV 系统变电所 M 向待设计变电所 N 供电。 （2）35kV 侧负荷： （a）35kV 侧近期负荷如下表： 序 号 用户名称 用类别 最大负荷（MW） 1 治炼厂 I 5.5 2 河西变 II 或Ⅲ 15.5 （b）在近期工程完成后，随生产发展，预计远期新增负荷 6MW。 （3）10kV 侧负荷 序 号 用户名称 用类别 最大负荷（MW） 备 注 1 机械厂 Ⅲ 1.3 2 医院 I 0.5 有备用电源 3 河东变 Ⅲ 2.5 4 铁路用电 I 0.9 有备用电源 5 化工厂 II 2.0 6 电机厂 II 1.0 7 水泥厂 Ⅲ 1.0 8 印染厂 Ⅲ 1.2 9 农用电 Ⅲ 0.5 （a）近期负荷如下表： （b）远期预计尚有 5MW 的新增 荷 注：（1）35kV 及 10kV 负荷功率因数均取为 cosΦ =0.85 （2）负荷同时率： 35kV： kt=0.9 10kV： kt=0.85 （3）年最大负荷利用小时均取为 TmaX=3500 小时／年 4 （4）网损率取为A%=8% （5）所用电计算负荷 50kW，cosΦ =0.87 三、设计任务 1、进行负荷分析及变电所主变压器容量、台数和型号的选择。 2、进行电气主接线的技术经济比较，确定主接线的最佳方案。 3、计算短路电流，列出短路电流计算结果。 4、主要电气设备的选择。 5、绘制变电所电气平面布置图，并对 110kV、35kV 户外配电装置及 10kV 户...
