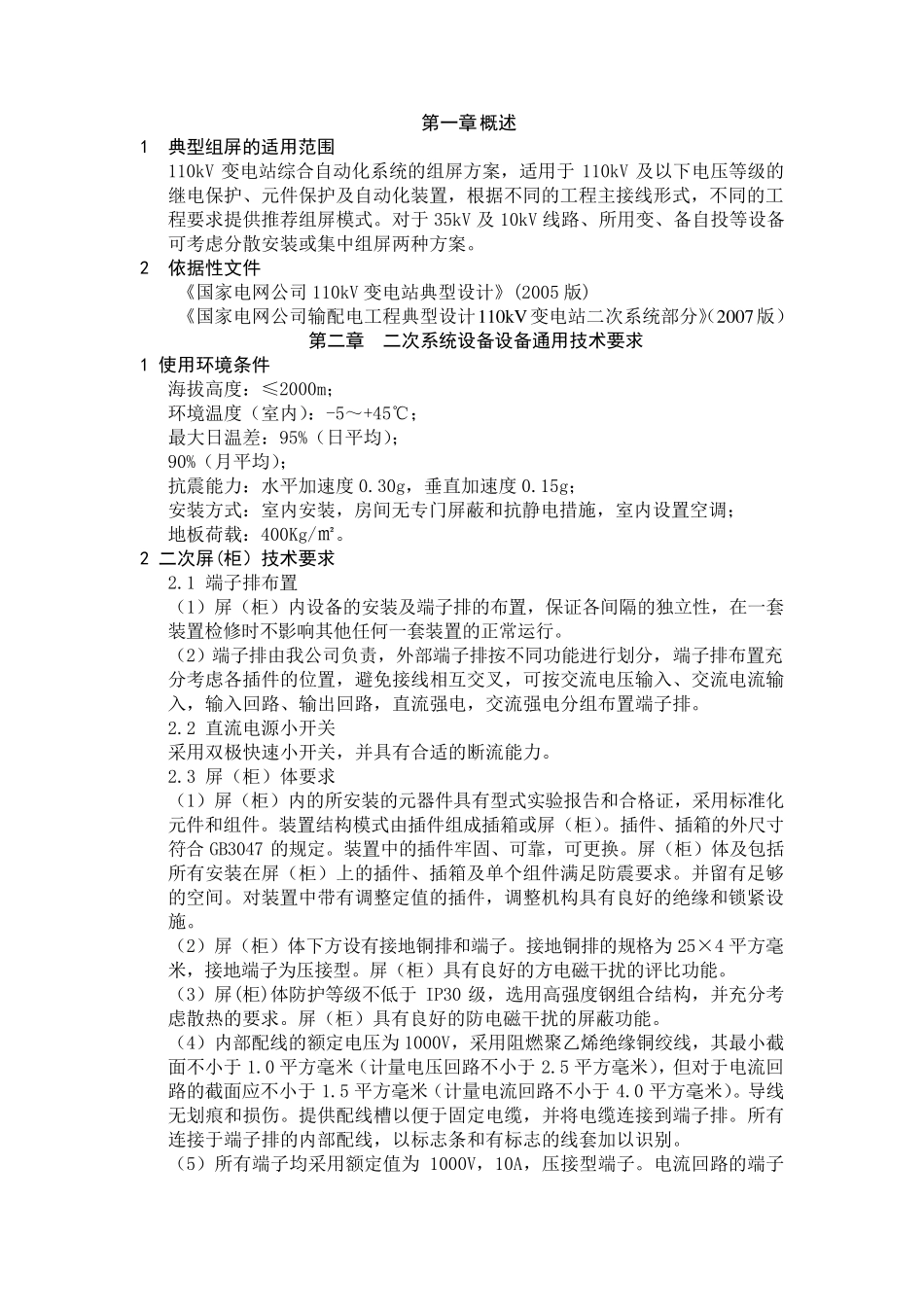

第一章 概述 1 典型组屏的适用范围 110kV 变 电 站 综 合 自 动 化 系 统 的 组 屏 方 案 ， 适 用 于110kV 及 以 下 电 压 等 级 的继 电 保 护 、 元 件 保 护 及 自 动 化 装 置 ， 根 据 不 同 的 工 程 主 接 线 形 式 ， 不 同 的 工程 要 求 提 供 推 荐 组 屏 模 式 。 对 于 35kV 及 10kV 线 路 、 所 用 变 、 备 自 投 等 设 备可 考 虑 分 散 安 装 或 集 中 组 屏 两 种 方 案 。 2 依据性文件 《 国 家 电 网 公 司 110kV 变 电 站 典 型 设 计 》 (2005 版 ) 《 国 家 电 网 公 司 输 配 电 工 程 典 型 设 计 110kV变 电 站 二 次 系 统 部 分 》（ 2007版 ） 第二章 二次系统设备设备通用技术要求 1 使用环境条件 海 拔 高 度 ： ≤ 2000m； 环 境 温 度 （ 室 内 ）： -5～ +45℃ ； 最 大 日 温 差 ： 95%（ 日 平 均 ）； 90%（ 月 平 均 ）； 抗 震 能 力 ： 水 平 加 速 度 0.30g， 垂 直 加 速 度 0.15g； 安 装 方 式 ： 室 内 安 装 ， 房 间 无 专 门 屏 蔽 和 抗 静 电 措 施 ， 室 内 设 置 空 调； 地板荷载： 400Kg/㎡。 2 二次屏(柜）技术要求 2.1 端子排布置 （ 1） 屏 （ 柜） 内 设 备 的 安 装 及 端子排的 布置 ， 保 证各间 隔的 独立性， 在一套装 置 检修时不 影响其他任何一套装 置 的 正常运行。 （ 2） 端子排由我公 司 负责， 外部 端子排按不 同 功能 进行划分 ， 端子排布置 充分 考 虑 各插件 的 位置 ， 避免接 线 相互交叉， 可 按交流电 压 输 入、 交流电 流输入， 输 入回路 、 输 出回路 ， 直 流强电 ， 交流强电 分 组 布置 端子排。 2.2 直 流电 源小开关 采用 双极快速 小开关， 并具有合 适 的 断流能 力 。 2.3 屏 （ 柜） 体要 求 （ 1） 屏 （ 柜） 内 的 所 安 装 的 元 器件 具有型 式 实验报告和 合 格证， 采用 标准化元 件 和 组 件 。 装 置 结构模 式 由插件 组 成插箱或 屏 （ 柜）。 插件 、 插箱的 外尺寸符合 GB3047 的 规定。 装 置 中 的 插件 牢固、 可 ...
