变电站监控系统及远动验收细则

变电站监控系统及远动验收细则_第1页
1/9

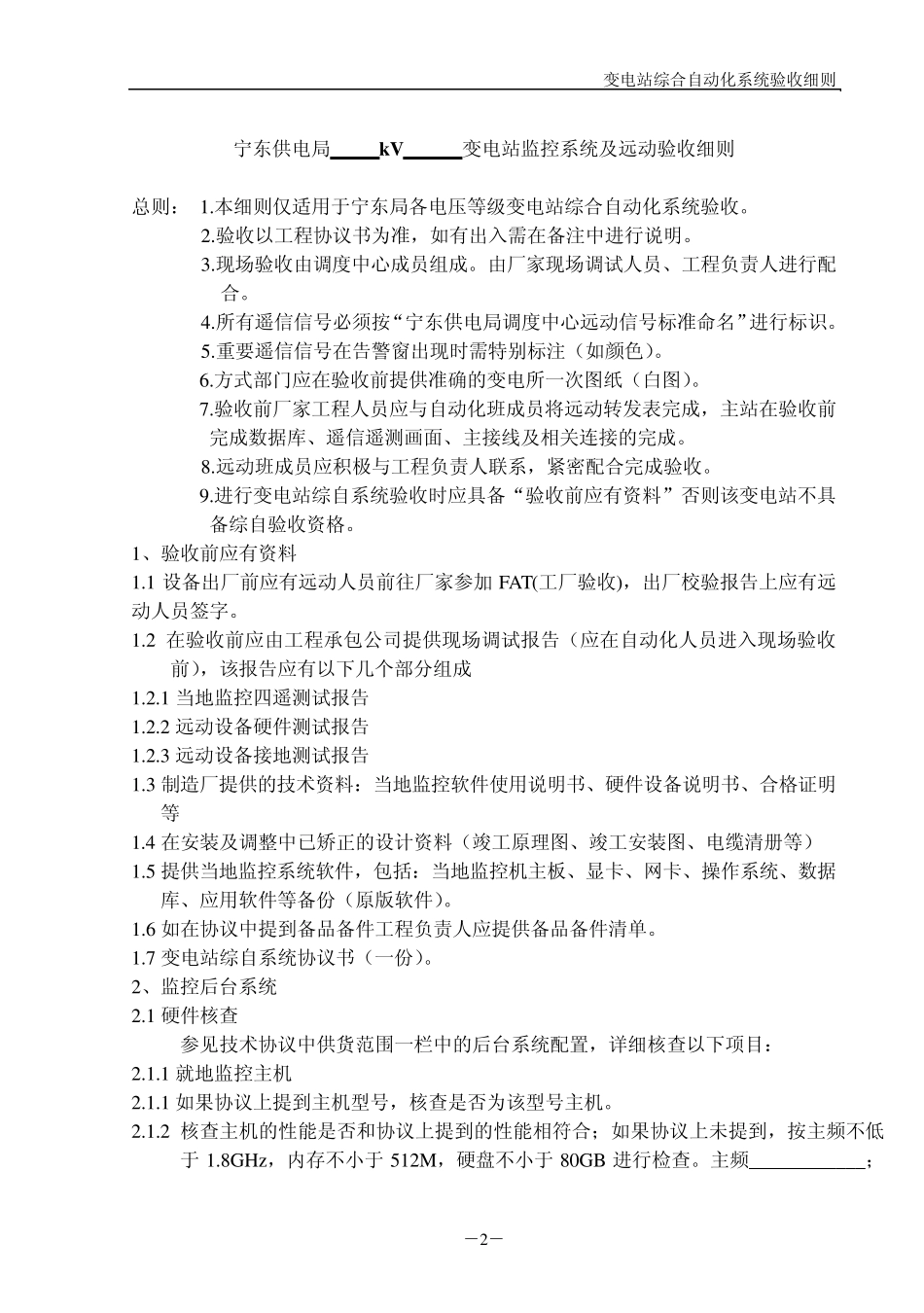

变电站监控系统及远动验收细则_第2页
2/9

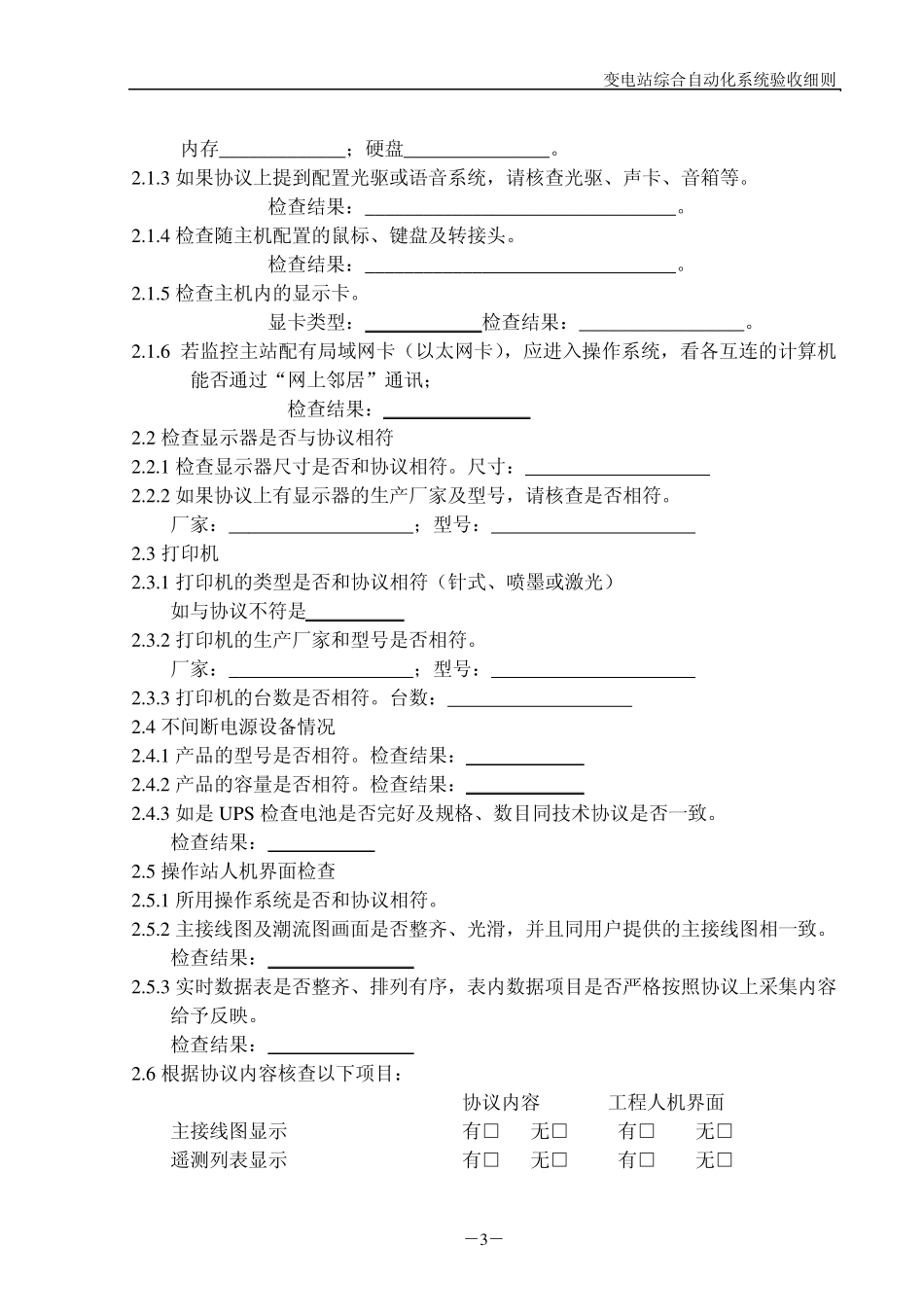

变电站监控系统及远动验收细则_第3页
3/9
变电站综合自动化系统验收细则 -1 - kV 变电站监控系统及远动验收细则 现场验收负责人: 厂家调试负责人: 施工负责人 年 月 日 调度中心自动化班 变电站综合自动化系统验收细则 -2- 宁东供电局 kV 变电站监控系统及远动验收细则 总则: 1.本细则仅适用于宁东局各电压等级变电站综合自动化系统验收。 2.验收以工程协议书为准,如有出入需在备注中进行说明。 3.现场验收由调度中心成员组成。由厂家现场调试人员、工程负责人进行配合。 4.所有遥信信号必须按“宁东供电局调度中心远动信号标准命名”进行标识。 5.重要遥信信号在告警窗出现时需特别标注(如颜色)。 6.方式部门应在验收前提供准确的变电所一次图纸(白图)。 7.验收前厂家工程人员应与自动化班成员将远动转发表完成,主站在验收前完成数据库、遥信遥测画面、主接线及相关连接的完成。 8.远动班成员应积极与工程负责人联系,紧密配合完成验收。 9.进行变电站综自系统验收时应具备“验收前应有资料”否则该变电站不具备综自验收资格。 1、验收前应有资料 1.1 设备出厂前应有远动人员前往厂家参加 FAT(工厂验收),出厂校验报告上应有远动人员签字。 1.2 在验收前应由工程承包公司提供现场调试报告(应在自动化人员进入现场验收前),该报告应有以下几个部分组成 1.2.1 当地监控四遥测试报告 1.2.2 远动设备硬件测试报告 1.2.3 远动设备接地测试报告 1.3 制造厂提供的技术资料:当地监控软件使用说明书、硬件设备说明书、合格证明等 1.4 在安装及调整中已矫正的设计资料(竣工原理图、竣工安装图、电缆清册等) 1.5 提供当地监控系统软件,包括:当地监控机主板、显卡、网卡、操作系统、数据库、应用软件等备份(原版软件)。 1.6 如在协议中提到备品备件工程负责人应提供备品备件清单。 1.7 变电站综自系统协议书(一份)。 2、监控后台系统 2.1 硬件核查 参见技术协议中供货范围一栏中的后台系统配置,详细核查以下项目: 2.1.1 就地监控主机 2.1.1 如果协议上提到主机型号,核查是否为该型号主机。 2.1.2 核查主机的性能是否和协议上提到的性能相符合;如果协议上未提到,按主频不低于1.8GHz,内存不小于512M,硬盘不小于80GB 进行检查。主频____________;变电站综合自动化系统验收细则 -3- 内存_____________;硬盘_______________。 2.1.3 如果协议上提到配置光驱或语音系统,请核查光驱、声卡、音箱等。 检...
