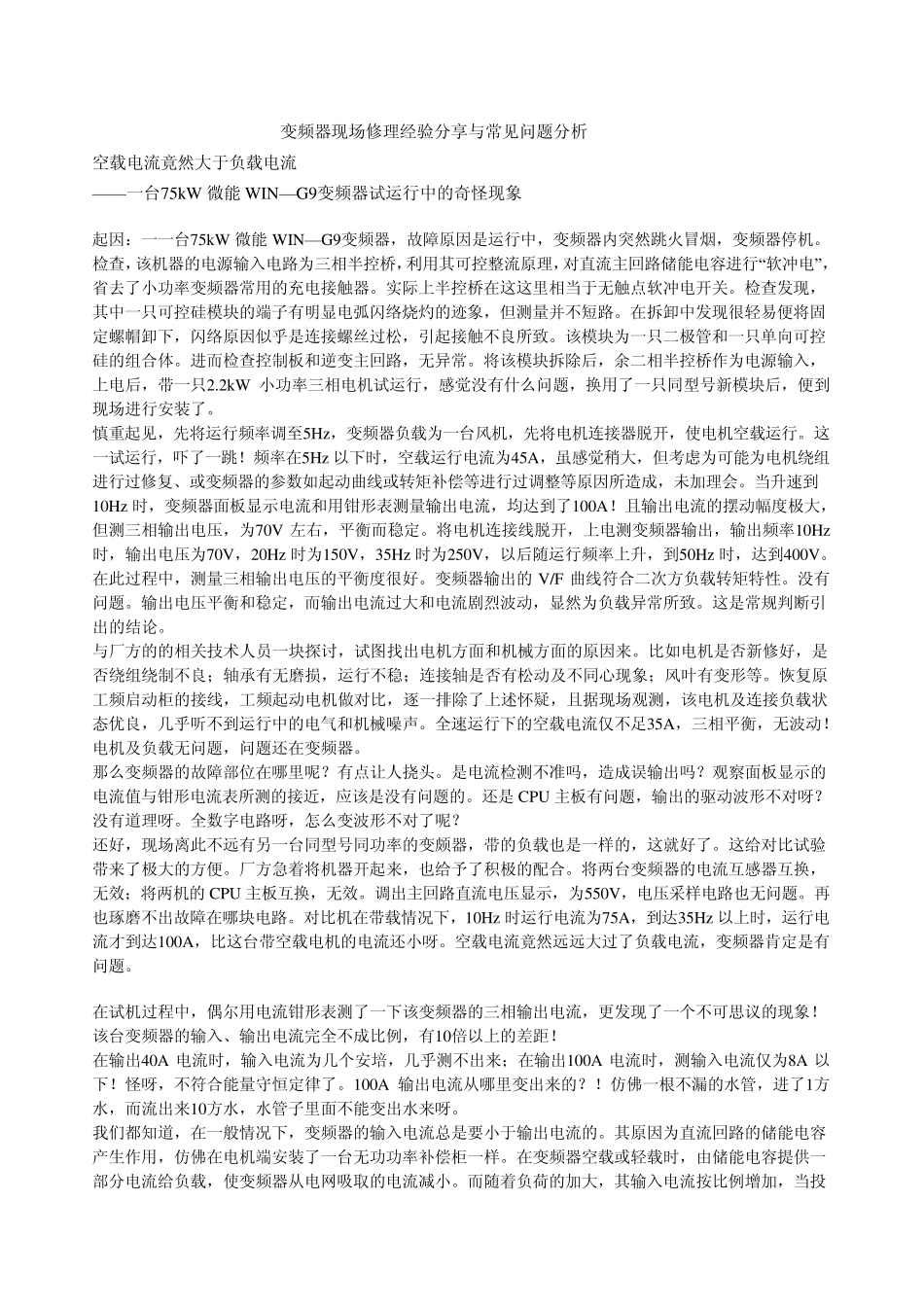

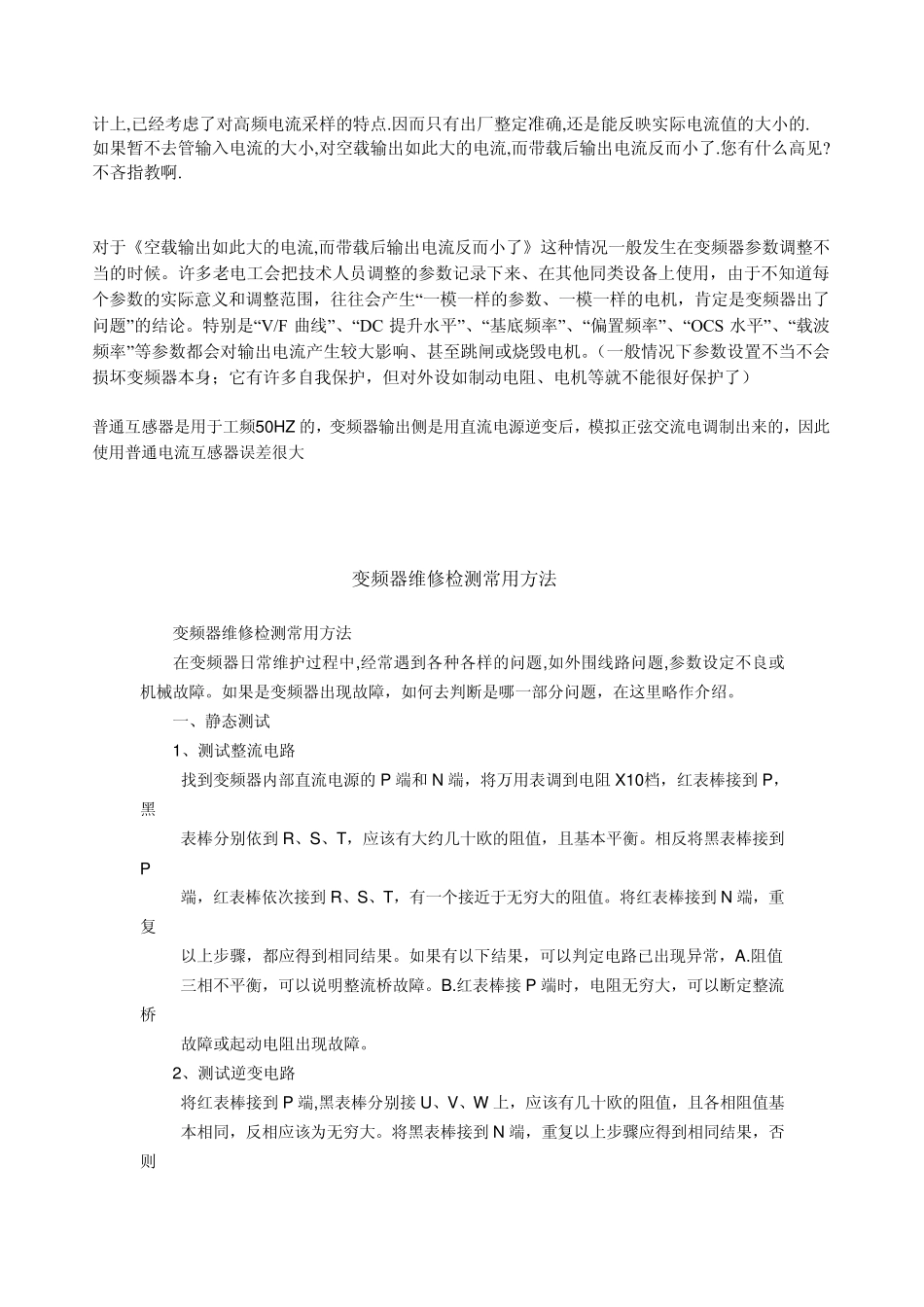

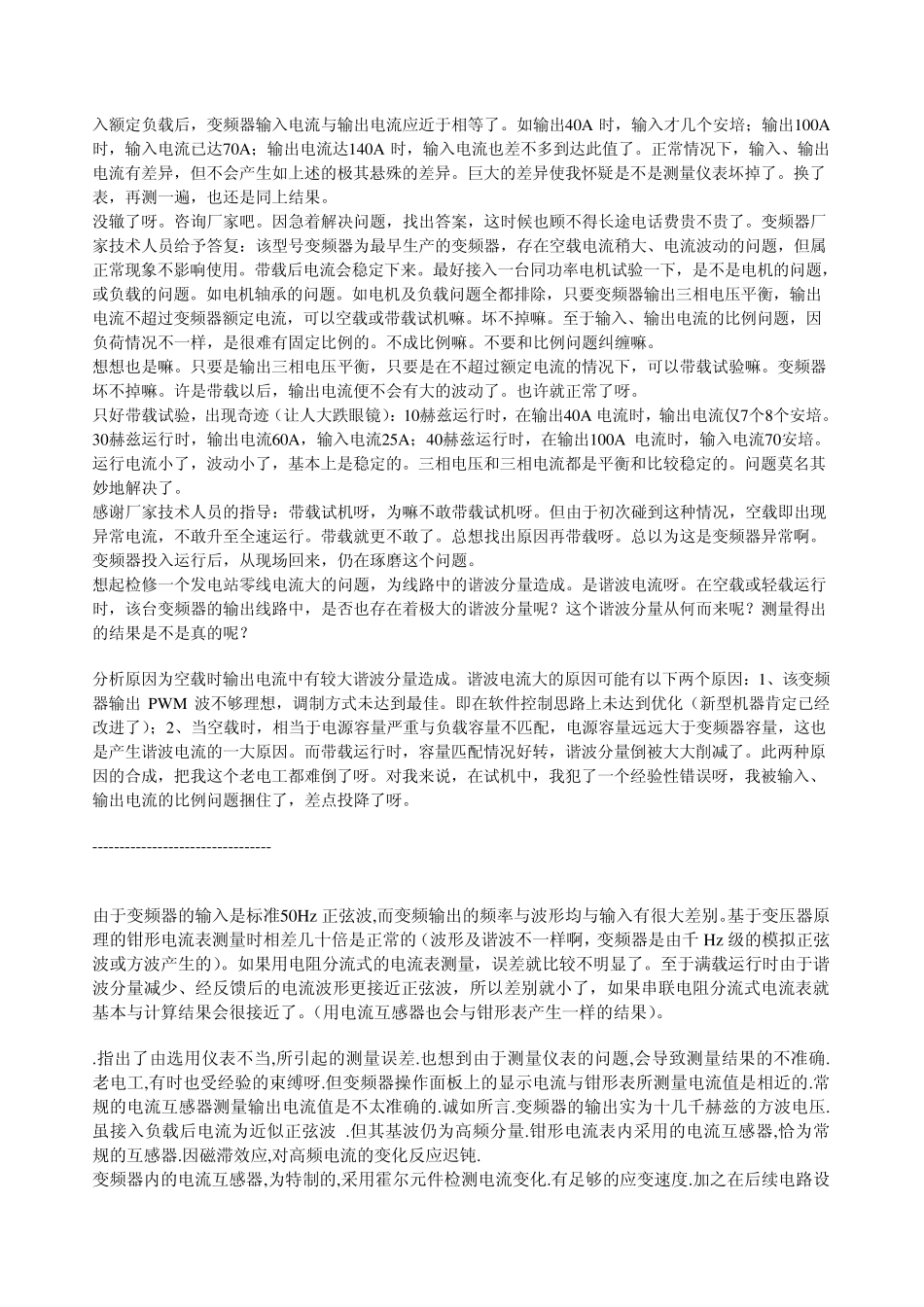

变频器现场修理经验分享与常见问题分析 空载电流竟然大于负载电流 ——一台75kW 微能 WIN—G9变频器试运行中的奇怪现象 起因：一一台75kW 微能 WIN—G9变频器，故障原因是运行中，变频器内突然跳火冒烟，变频器停机。检查，该机器的电源输入电路为三相半控桥，利用其可控整流原理，对直流主回路储能电容进行“软冲电”，省去了小功率变频器常用的充电接触器。实际上半控桥在这这里相当于无触点软冲电开关。检查发现，其中一只可控硅模块的端子有明显电弧闪络烧灼的迹象，但测量并不短路。在拆卸中发现很轻易便将固定螺帽卸下，闪络原因似乎是连接螺丝过松，引起接触不良所致。该模块为一只二极管和一只单向可控硅的组合体。进而检查控制板和逆变主回路，无异常。将该模块拆除后，余二相半控桥作为电源输入，上电后，带一只2.2kW 小功率三相电机试运行，感觉没有什么问题，换用了一只同型号新模块后，便到现场进行安装了。 慎重起见，先将运行频率调至5Hz，变频器负载为一台风机，先将电机连接器脱开，使电机空载运行。这一试运行，吓了一跳！频率在5Hz 以下时，空载运行电流为45A，虽感觉稍大，但考虑为可能为电机绕组进行过修复、或变频器的参数如起动曲线或转矩补偿等进行过调整等原因所造成，未加理会。当升速到10Hz 时，变频器面板显示电流和用钳形表测量输出电流，均达到了100A！且输出电流的摆动幅度极大，但测三相输出电压，为70V 左右，平衡而稳定。将电机连接线脱开，上电测变频器输出，输出频率10Hz时，输出电压为70V，20Hz 时为150V，35Hz 时为250V，以后随运行频率上升，到50Hz 时，达到400V。在此过程中，测量三相输出电压的平衡度很好。变频器输出的 V/F 曲线符合二次方负载转矩特性。没有问题。输出电压平衡和稳定，而输出电流过大和电流剧烈波动，显然为负载异常所致。这是常规判断引出的结论。 与厂方的的相关技术人员一块探讨，试图找出电机方面和机械方面的原因来。比如电机是否新修好，是否绕组绕制不良；轴承有无磨损，运行不稳；连接轴是否有松动及不同心现象；风叶有变形等。恢复原工频启动柜的接线，工频起动电机做对比，逐一排除了上述怀疑，且据现场观测，该电机及连接负载状态优良，几乎听不到运行中的电气和机械噪声。全速运行下的空载电流仅不足35A，三相平衡，无波动！电机及负载无问题，问题还在变频器。 那么变频器的故障部位在哪里呢？有点让人挠头。是电流检测不准吗，造成误输出吗？观察面...
