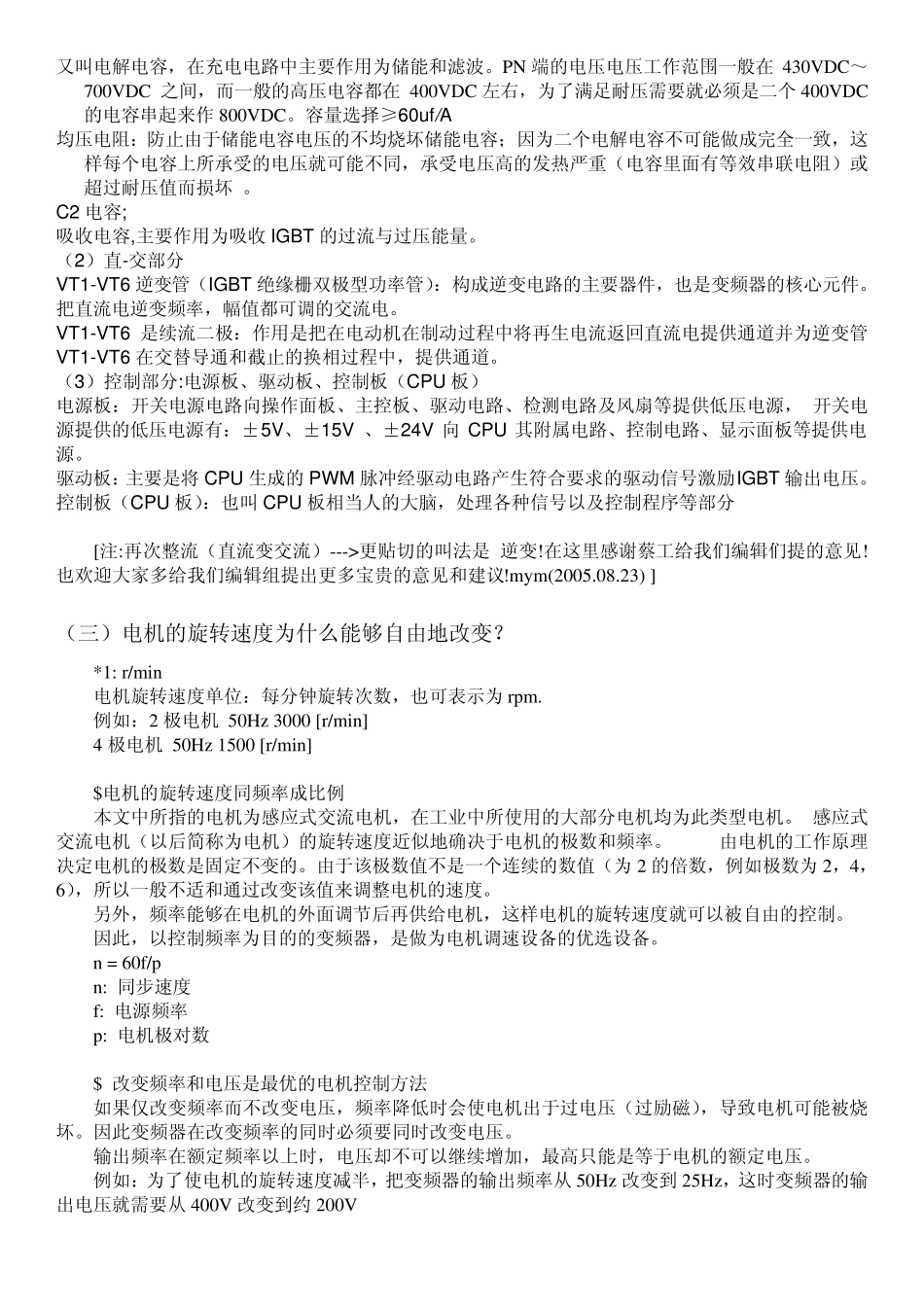

变频器的工作原理介绍_第2页
2/9

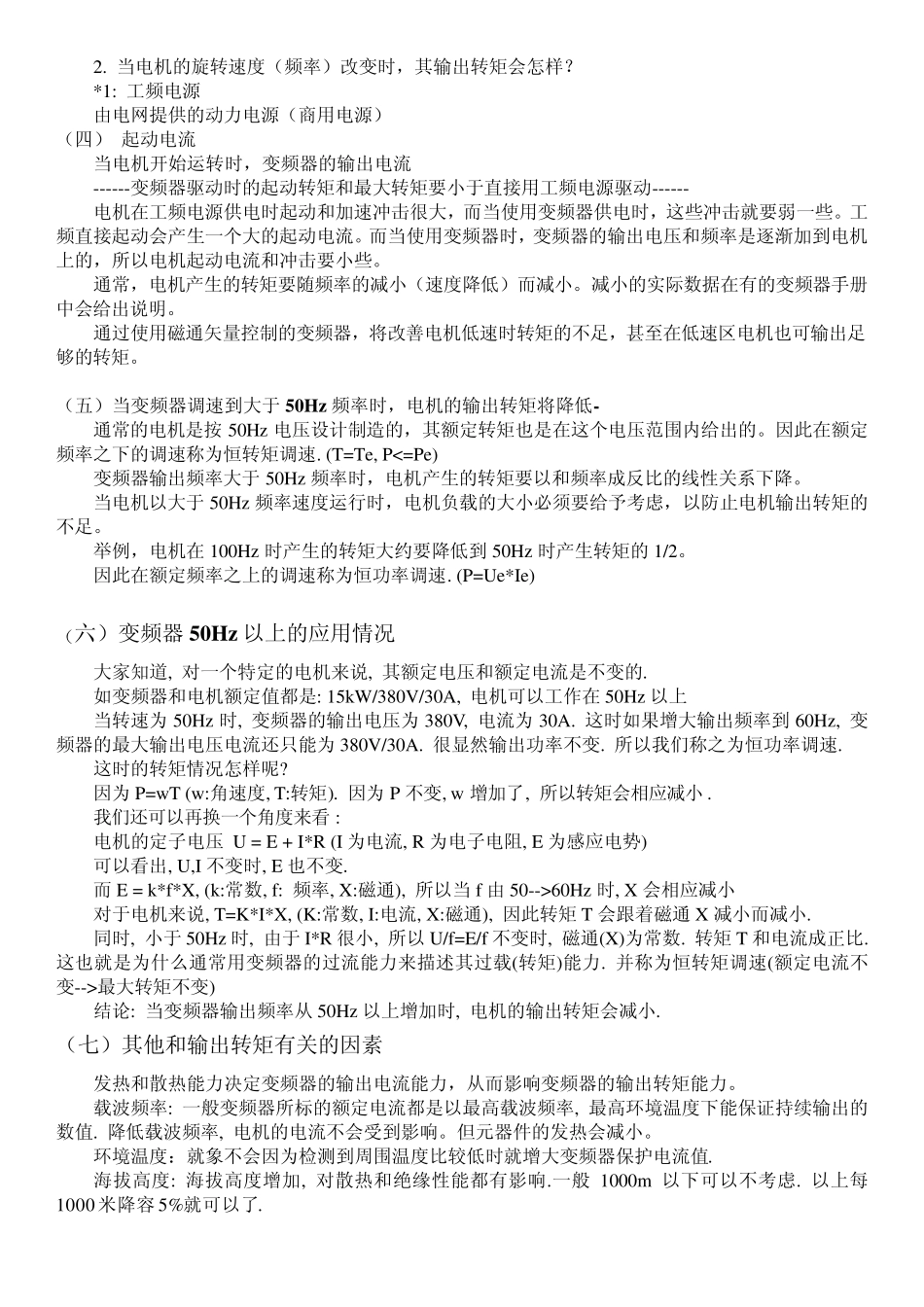

变频器的工作原理介绍_第3页
3/9
交流异步电动机变频调速原理: 变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。 现在使用的变频器主要采用交—直—交方式(VVVF 变频或矢量控制变频),先把工频交流电源通过整流器转换成直流电源,然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。 变频器主要由整流(交流变直流)、滤波、再次整流(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成的。 交-直部分 整流电路:由 VD1-VD6 六个整流二极管组成不可控全波整流桥。对于 380V 的额定电源,一般二极管反向耐压值应选 1200V,二极管的正向电流为电机额定电流的1.414-2 倍。 (二)变频器元件作用 电容 C1: 是吸收电容,整流电路输出是脉动的直流电压,必须加以滤波, 变压器是一种常见的电气设备, 可用来把某种数值的交变电压变换为同频率的另一数值的交变电压,也可以改变交流电的数值及变换阻抗或改变相位。 压敏电阻: 有三个作用,一过电压保护,二耐雷击要求,三安规测试需要. 热敏电阻:过热保护 霍尔: 安装在 UVW 的其中二相,用于检测输出电流值。选用时额定电流约为电机额定电流的2 倍左右。 充电电阻: 作用是防止开机上电瞬间电容对地短路,烧坏储能电容开机前电容二端的电压为 0V;所以在上电(开机)的瞬间电容对地为短路状态。如果不加充电电阻在整流桥与电解电容之间,则相当于 380V 电源直接对地短路,瞬间整流桥通过无穷大的电流导致整流桥炸掉。一般而言变频器的功率越大,充电电阻越小。充电电阻的选择范围一般为:10-300Ω 。 储能电容: 又叫电解电容,在充电电路中主要作用为储能和滤波。PN 端的电压电压工作范围一般在 430VDC~700VDC 之间,而一般的高压电容都在 400VDC 左右,为了满足耐压需要就必须是二个 400VDC的电容串起来作 800VDC。容量选择≥60u f/A 均压电阻:防止由于储能电容电压的不均烧坏储能电容;因为二个电解电容不可能做成完全一致,这样每个电容上所承受的电压就可能不同,承受电压高的发热严重(电容里面有等效串联电阻)或超过耐压值而损坏 。 C2 电容; 吸收电容,主要作用为吸收 IGBT 的过流与过压能量。 (2)直-交部分 VT1-VT6 逆变管(IGBT 绝缘栅双极型功率管):构成逆变电路的主要器件,也是变频器的核心元件。把直流电逆变频率,幅值都可调的交流电。 VT1-VT6 是续流二极:作用是把在电动机...
