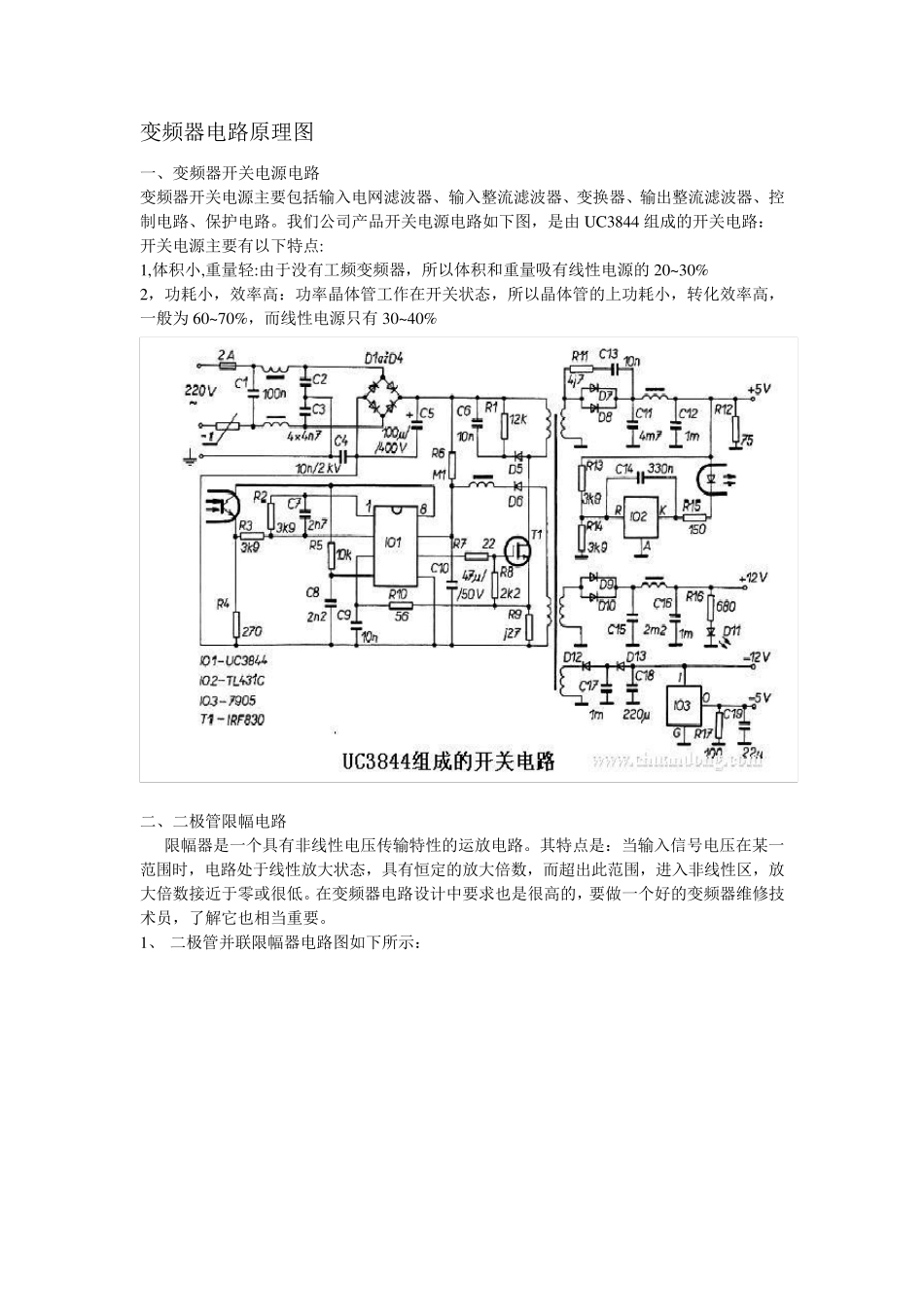

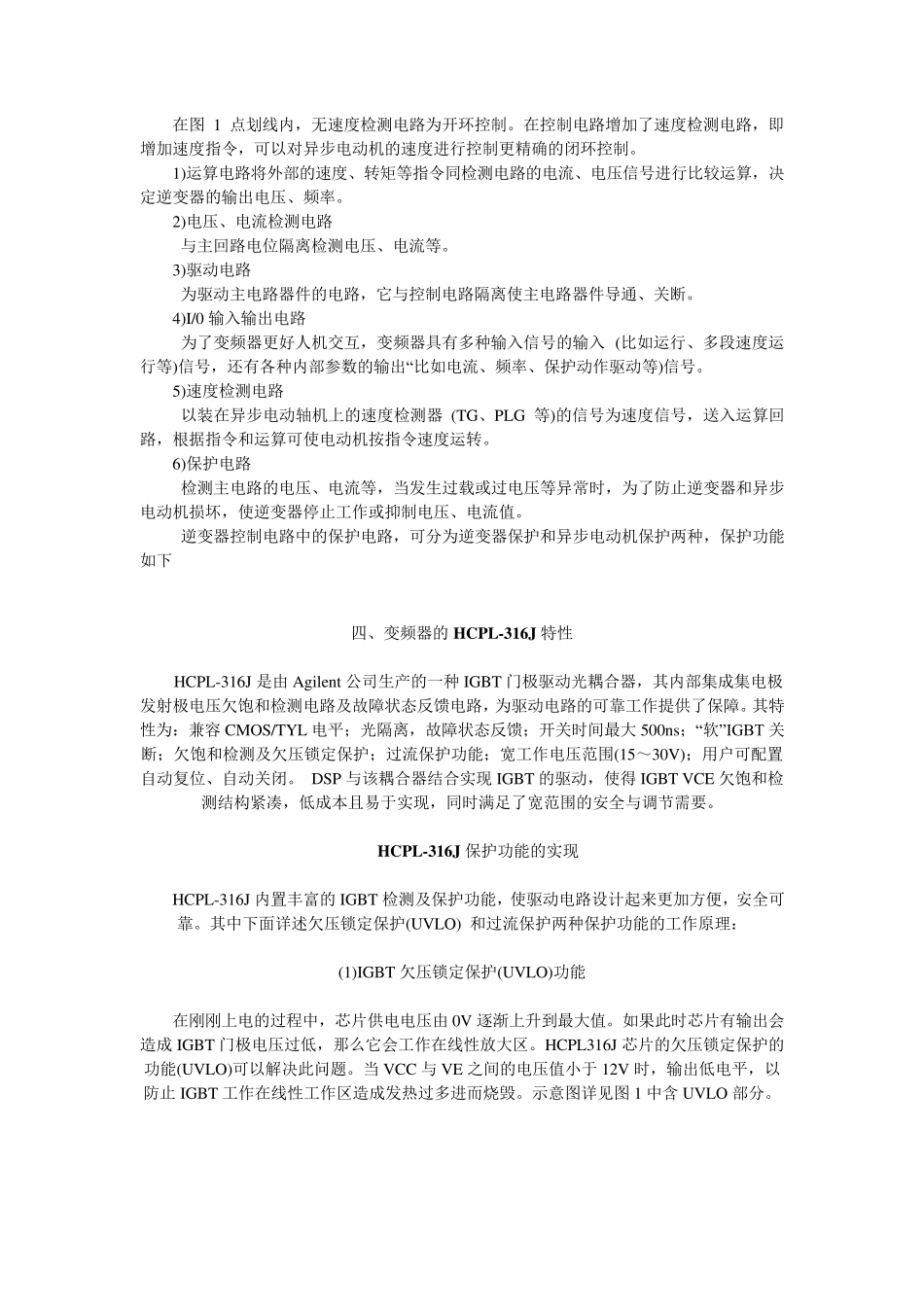

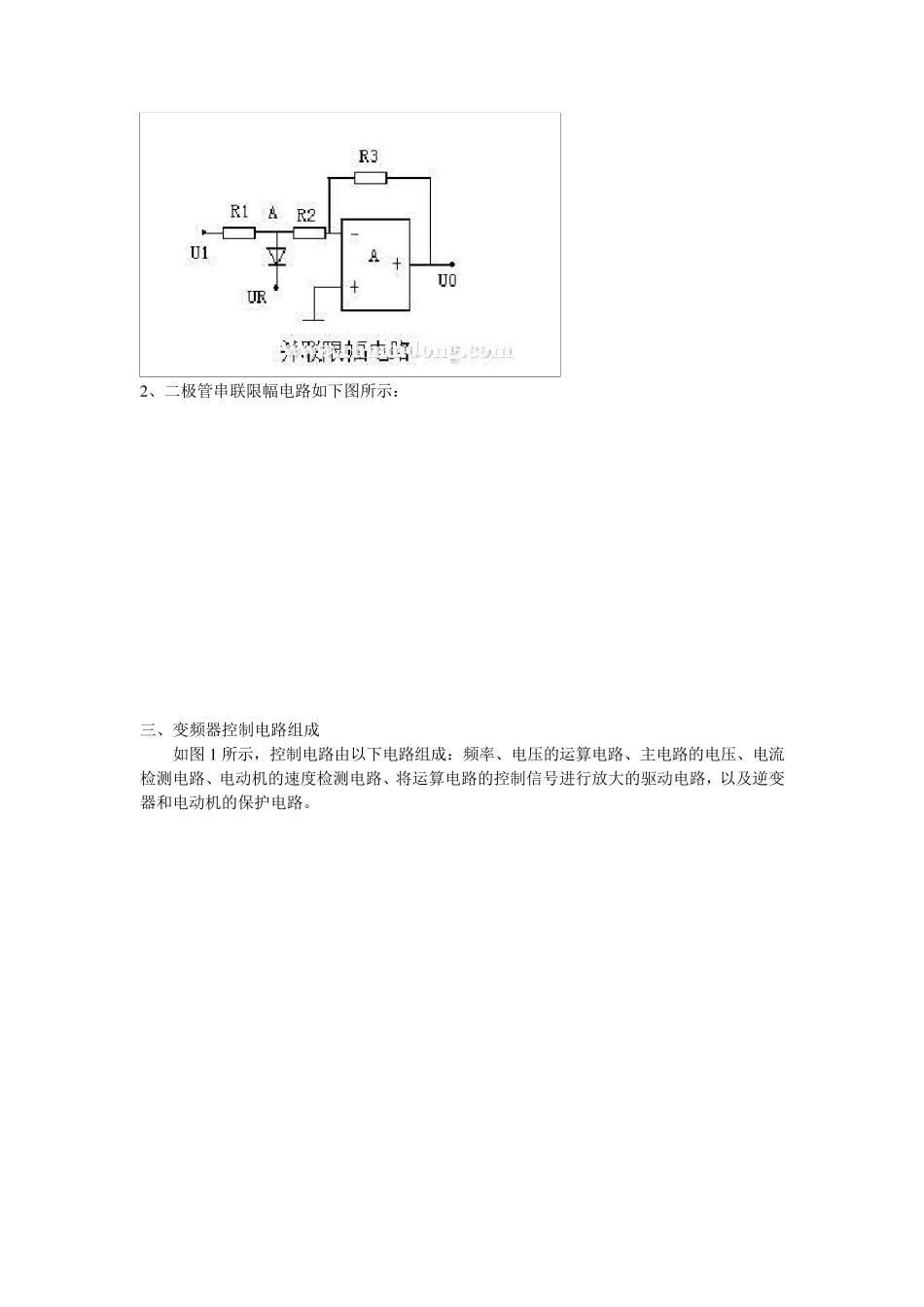

变频器电路原理图 一、变频器开关电源电路 变频器开关电源主要包括输入电网滤波器、输入整流滤波器、变换器、输出整流滤波器、控制电路、保护电路。我们公司产品开关电源电路如下图，是由 UC3844 组成的开关电路： 开关电源主要有以下特点: 1,体积小,重量轻:由于没有工频变频器，所以体积和重量吸有线性电源的 20~30% 2，功耗小，效率高：功率晶体管工作在开关状态，所以晶体管的上功耗小，转化效率高，一般为 60~70%，而线性电源只有 30~40% 二、二极管限幅电路 限幅器是一个具有非线性电压传输特性的运放电路。其特点是：当输入信号电压在某一范围时，电路处于线性放大状态，具有恒定的放大倍数，而超出此范围，进入非线性区，放大倍数接近于零或很低。在变频器电路设计中要求也是很高的，要做一个好的变频器维修技术员，了解它也相当重要。 1、 二极管并联限幅器电路图如下所示： 2 、二极管串联限幅电路如下图所示： 三、变频器控制电路组成 如图 1 所示，控制电路由以下电路组成：频率、电压的运算电路、主电路的电压、电流检测电路、电动机的速度检测电路、将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路。 在图 1 点划线内，无速度检测电路为开环控制。在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行控制更精确的闭环控制。 1)运算电路将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。 2)电压、电流检测电路 与主回路电位隔离检测电压、电流等。 3)驱动电路 为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。 4)I/0 输入输出电路 为了变频器更好人机交互，变频器具有多种输入信号的输入 (比如运行、多段速度运行等)信号，还有各种内部参数的输出“比如电流、频率、保护动作驱动等)信号。 5)速度检测电路 以装在异步电动轴机上的速度检测器 (TG、PLG 等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。 6)保护电路 检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。 逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下 四、变频器的HCPL-316J 特性 HCPL-316J 是由Agilent公司生产的一种 IGBT 门极驱动光耦合器，其内部集成集电...
