变频器的面板操作与多段调速运行指导书

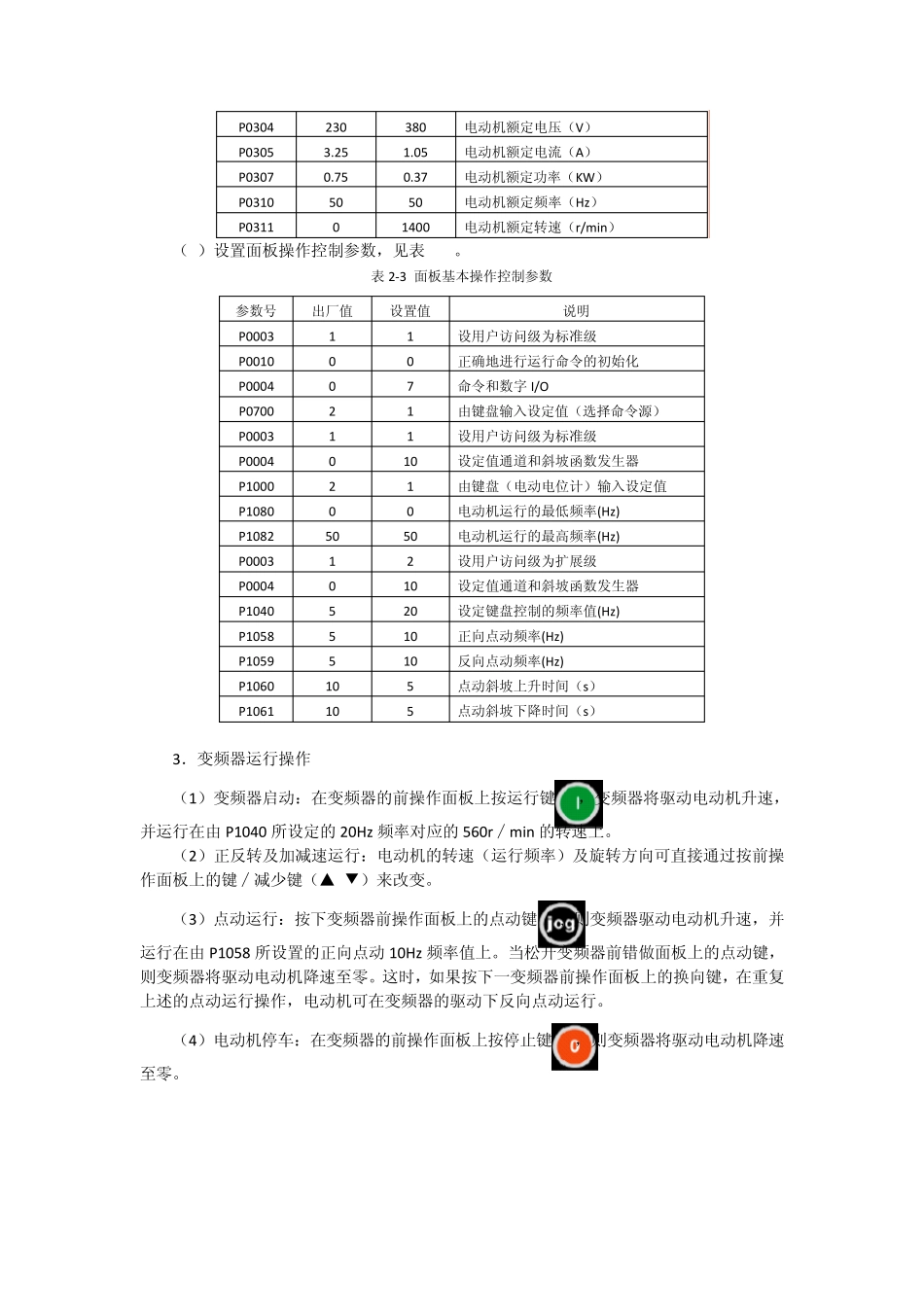

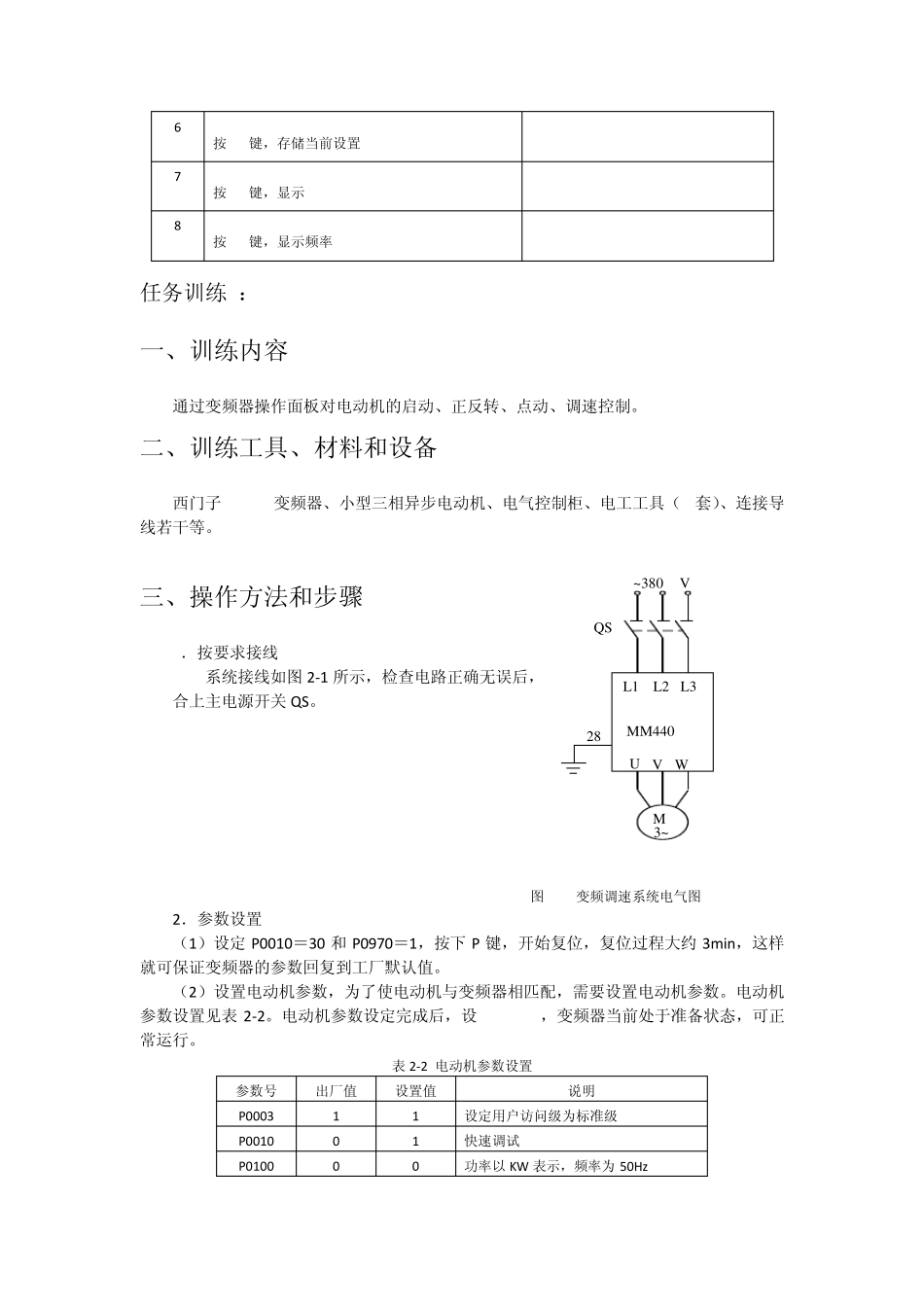

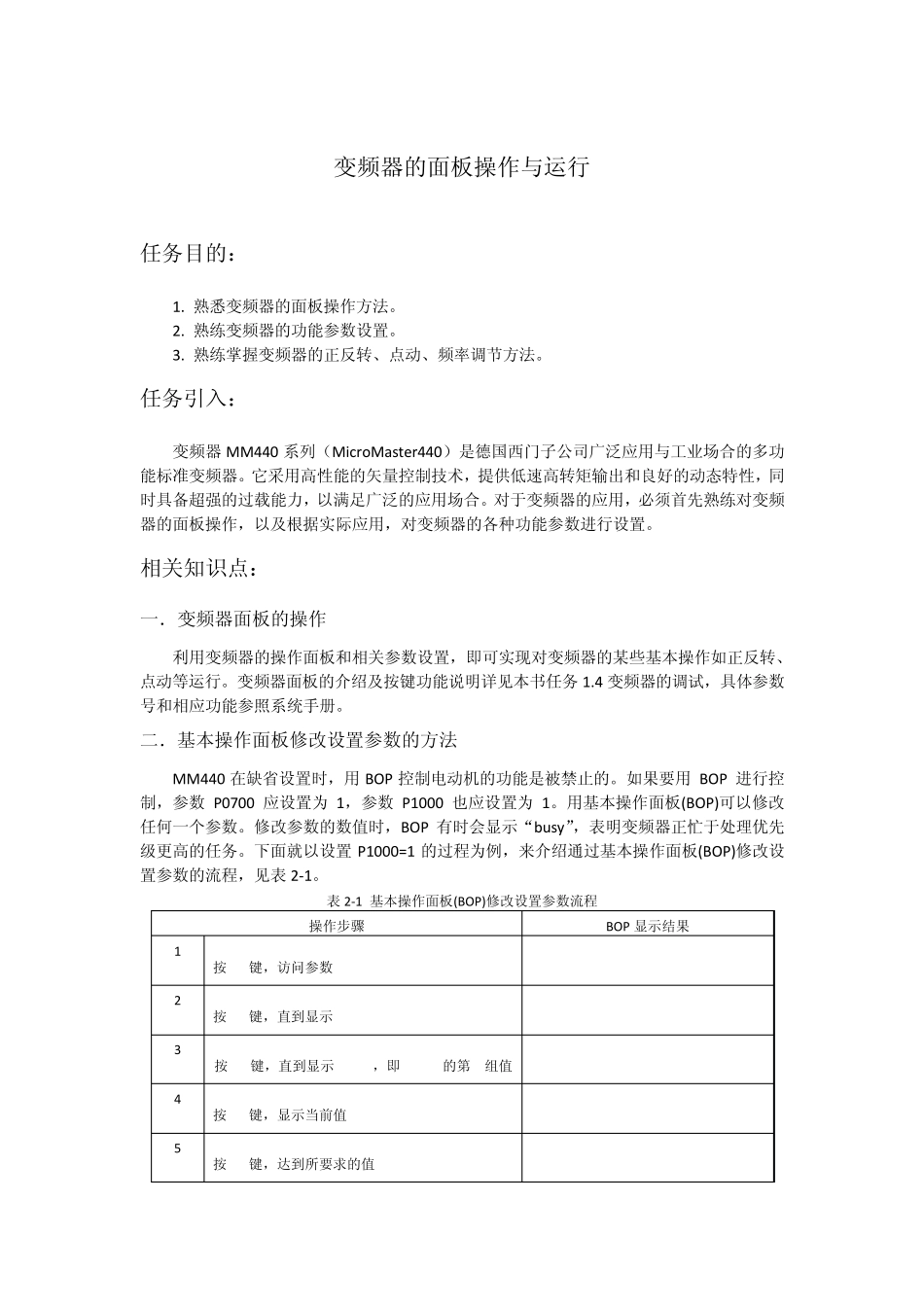

变频器的面板操作与运行 任务目的： 1. 熟悉变频器的面板操作方法。 2. 熟练变频器的功能参数设置。 3. 熟练掌握变频器的正反转、点动、频率调节方法。 任务引入： 变频器 MM440 系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。 相关知识点： 一．变频器面板的操作 利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。变频器面板的介绍及按键功能说明详见本书任务 1.4 变频器的调试，具体参数号和相应功能参照系统手册。 二．基本操作面板修改设置参数的方法 MM440 在缺省设置时，用 BOP 控制电动机的功能是被禁止的。如果要用 BOP 进行控制，参数 P0700 应设置为 1，参数 P1000 也应设置为 1。用基本操作面板(BOP)可以修改任何一个参数。修改参数的数值时，BOP 有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。下面就以设置 P1000=1 的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表 2-1。 表 2-1 基本操作面板(BOP)修改设置参数流程 操作步骤 BOP 显示结果 1 按键，访问参数 2 按键，直到显示P1000 3 按键，直到显示in000，即 P1000的第 0组值 4 按键，显示当前值2 5 按键，达到所要求的值1 6 按键，存储当前设置 7 按键，显示r0000 8 按键，显示频率 任务训练 ： 一、训练内容 通过变频器操作面板对电动机的启动、正反转、点动、调速控制。 二、训练工具、材料和设备 西门子 MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。 三、操作方法和步骤 1．按要求接线 系统接线如图 2-1 所示，检查电路正确无误后， 合上主电源开关 QS。 图 2-1 变频调速系统电气图 2．参数设置 （1）设定 P0010＝30 和 P0970＝1，按下 P 键，开始复位，复位过程大约 3min，这样就可保证变频器的参数回复到工厂默认值。 （2）设置电动机参数，为了使电动机与变频器相匹配，需要设置电动机参数。电动机参数设置见表 2-2。电动机参数设定完成后，设P0010=0，变频器当前处于准备状态，可正常运行。 表 2-2 电动机...
