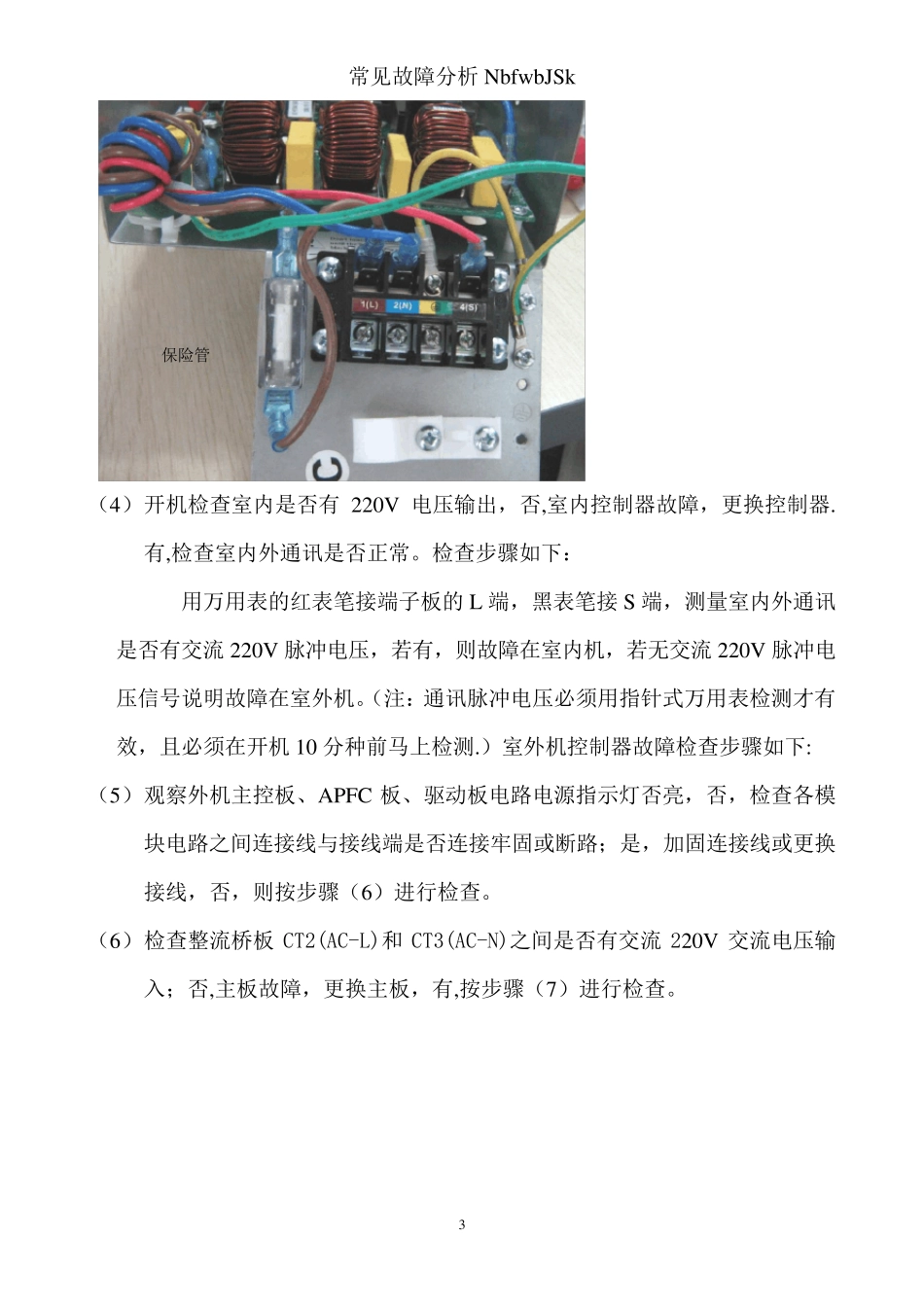

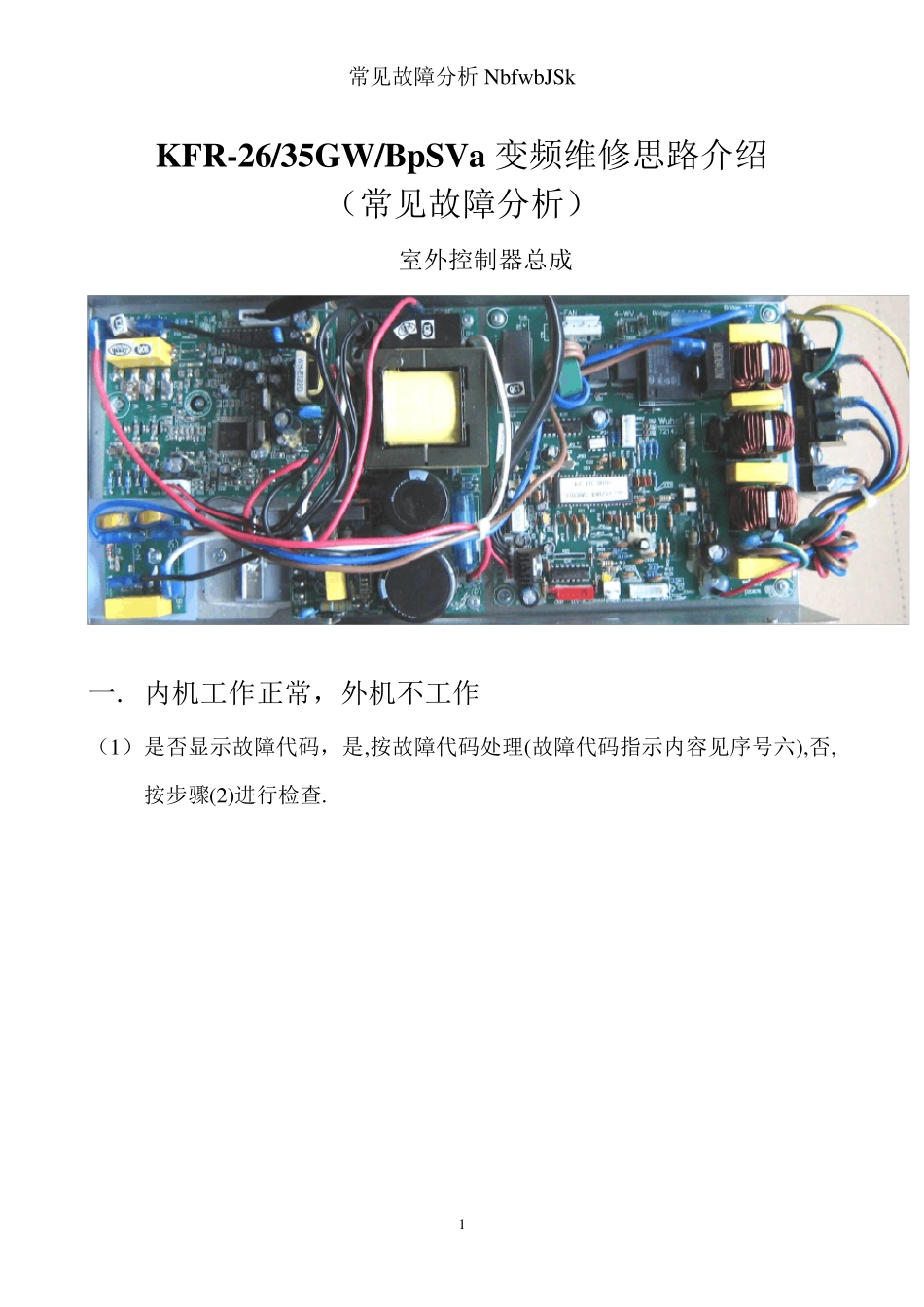

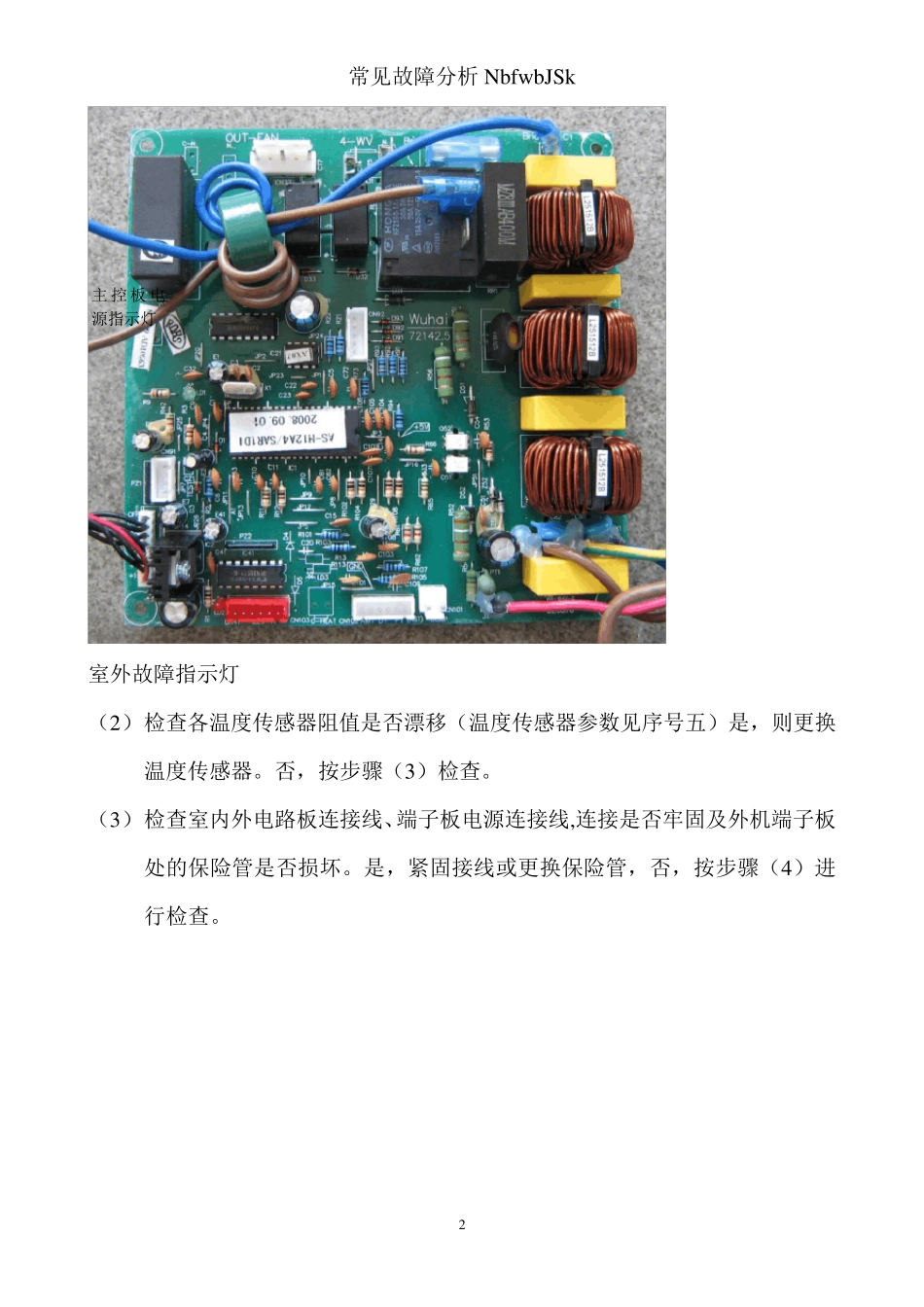

常见故障分析Nbfw bJSk 1 KFR-26/35GW/BpSVa 变频维修思路介绍 (常见故障分析) 室外控制器总成 一. 内机工作正常,外机不工作 (1) 是否显示故障代码,是,按故障代码处理(故障代码指示内容见序号六),否,按步骤(2)进行检查. 常见故障分析Nbfw bJSk 2 室外故障指示灯 (2) 检查各温度传感器阻值是否漂移(温度传感器参数见序号五)是,则更换温度传感器。否,按步骤(3)检查。 (3) 检查室内外电路板连接线、端子板电源连接线,连接是否牢固及外机端子板处的保险管是否损坏。是,紧固接线或更换保险管,否,按步骤(4)进行检查。 主 控 板电源指示灯 常见故障分析Nbfw bJSk 3 (4) 开机检查室内是否有220V 电压输出,否,室内控制器故障,更换控制器.有,检查室内外通讯是否正常。检查步骤如下: 用万用表的红表笔接端子板的L 端,黑表笔接S 端,测量室内外通讯是否有交流220V 脉冲电压,若有,则故障在室内机,若无交流220V 脉冲电压信号说明故障在室外机。(注:通讯脉冲电压必须用指针式万用表检测才有效,且必须在开机10 分种前马上检测.)室外机控制器故障检查步骤如下: (5) 观察外机主控板、APFC 板、驱动板电路电源指示灯否亮,否,检查各模块电路之间连接线与接线端是否连接牢固或断路;是,加固连接线或更换接线,否,则按步骤(6)进行检查。 (6) 检查整流桥板CT2(AC-L)和 CT3(AC-N)之间是否有交流220V 交流电压输入;否,主板故障,更换主板,有,按步骤(7)进行检查。 保险管 常见故障分析Nbfw bJSk 4 (7) 检查整流桥板CT1(B+)和CT4(B-)之间是否有300V 直流电压;无,则整流桥板坏,有,则按步骤(8)进行检查。 (8) APFC 模块上红色指示灯是否亮;否,则检查APFC 板电路中保险管是否已损坏,是,更换保险管,否,检查CT6 处是否有直流300V 电压 (测试时可用红表笔接CT6,黑表笔接CT3)以及N-、P+之间是否有直流310V 电压(测量时可用红表笔接N-,黑表笔接P+) 否,则APFC 板坏,有,则按步骤(9)进行检查。 测试点 常见故障分析Nbfw bJSk 5 红色指示灯 保险管 CT6 常见故障分析Nbfw bJSk 6 +5V、+8V、+12V 电压传输接口 电源指示灯 (9) 检测室外机驱动板电路与主控板的+5V、+8V、+12V 电压是否准确;否,则更换驱动板,有则,更换主控板。 二、空调工作一段时间,室外机停机. (1 )、停机后是否有故障显示,是,按故障代码处理,否,按步骤(...
