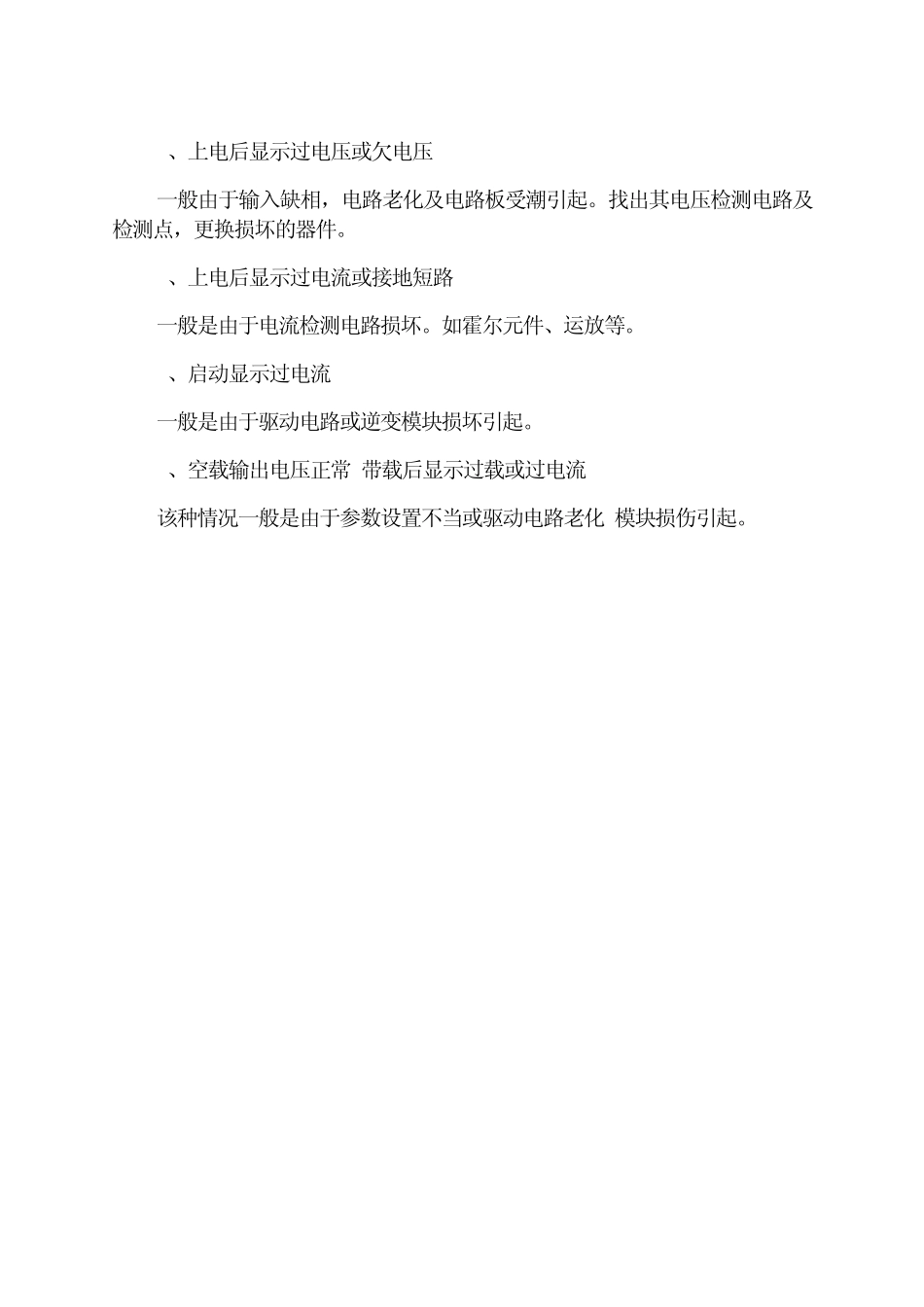

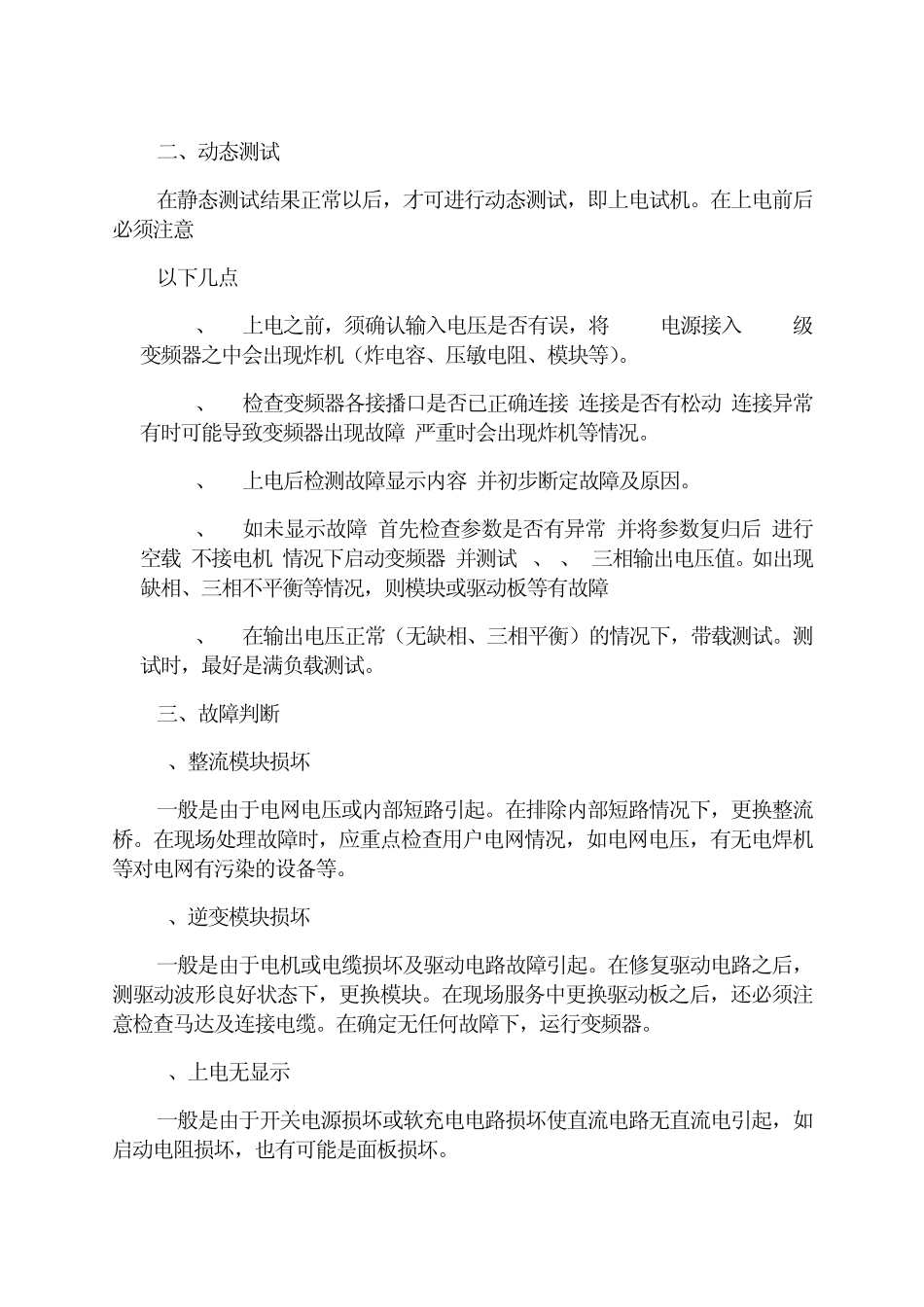

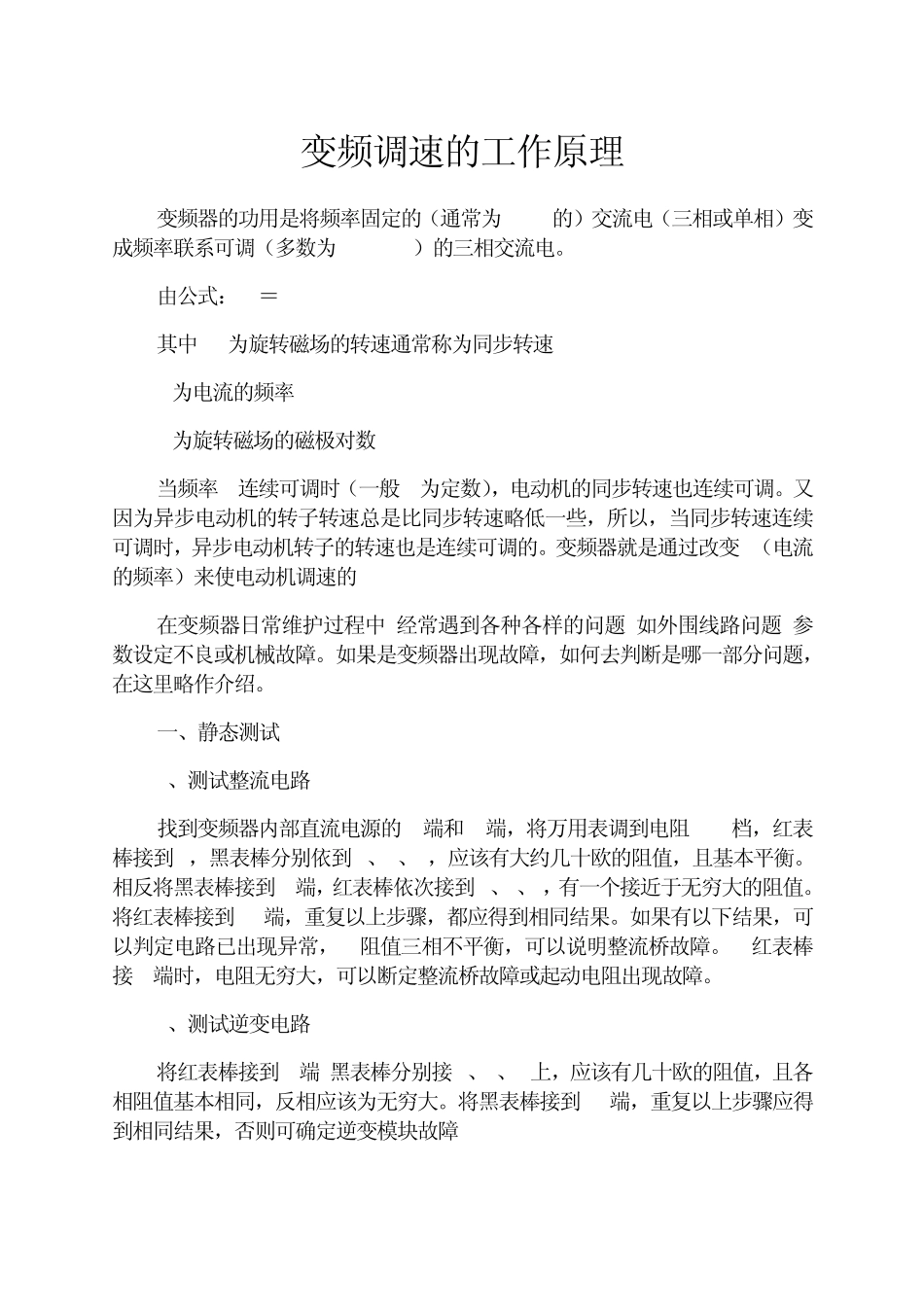

变频调速的工作原理 变频器的功用是将频率固定的(通常为50Hz的)交流电(三相或单相)变成频率联系可调(多数为0-400Hz)的三相交流电。 由公式:n0=60f/p 其中n0为旋转磁场的转速通常称为同步转速 f为电流的频率 p为旋转磁场的磁极对数 当频率f连续可调时(一般P为定数),电动机的同步转速也连续可调。又因为异步电动机的转子转速总是比同步转速略低一些,所以,当同步转速连续可调时,异步电动机转子的转速也是连续可调的。变频器就是通过改变f(电流的频率)来使电动机调速的 在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。如果是变频器出现故障,如何去判断是哪一部分问题,在这里略作介绍。 一、静态测试 1、测试整流电路 找到变频器内部直流电源的P端和 N端,将万用表调到电阻 X10档,红表棒接到P,黑表棒分别依到R、S、T,应该有大约几十欧的阻值,且基本平衡。相反将黑表棒接到P端,红表棒依次接到R、S、T,有一个接近于无穷大的阻值。将红表棒接到N端,重复以上步骤,都应得到相同结果。如果有以下结果,可以判定电路已出现异常,A.阻值三相不平衡,可以说明整流桥故障。B.红表棒接 P端时,电阻无穷大,可以断定整流桥故障或起动电阻出现故障。 2、测试逆变电路 将红表棒接到P端,黑表棒分别接 U、V、W上,应该有几十欧的阻值,且各相阻值基本相同,反相应该为无穷大。将黑表棒接到N端,重复以上步骤应得到相同结果,否则可确定逆变模块故障 二、动态测试 在静态测试结果正常以后,才可进行动态测试,即上电试机。在上电前后必须注意 以下几点: 1、 上电之前,须确认输入电压是否有误,将 380V电源接入 220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等)。 2、 检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。 3、 上电后检测故障显示内容,并初步断定故障及原因。 4、 如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试 U、V、W三相输出电压值。如出现缺相、三相不平衡等情况,则模块或驱动板等有故障 5、 在输出电压正常(无缺相、三相平衡)的情况下,带载测试。测试时,最好是满负载测试。 三、故障判断 1、整流模块损坏 一般是由于电网电压或内部短路引起。在排除内部短路情况下,更换整流桥。在现场处理故障时,应重点检查用户...
