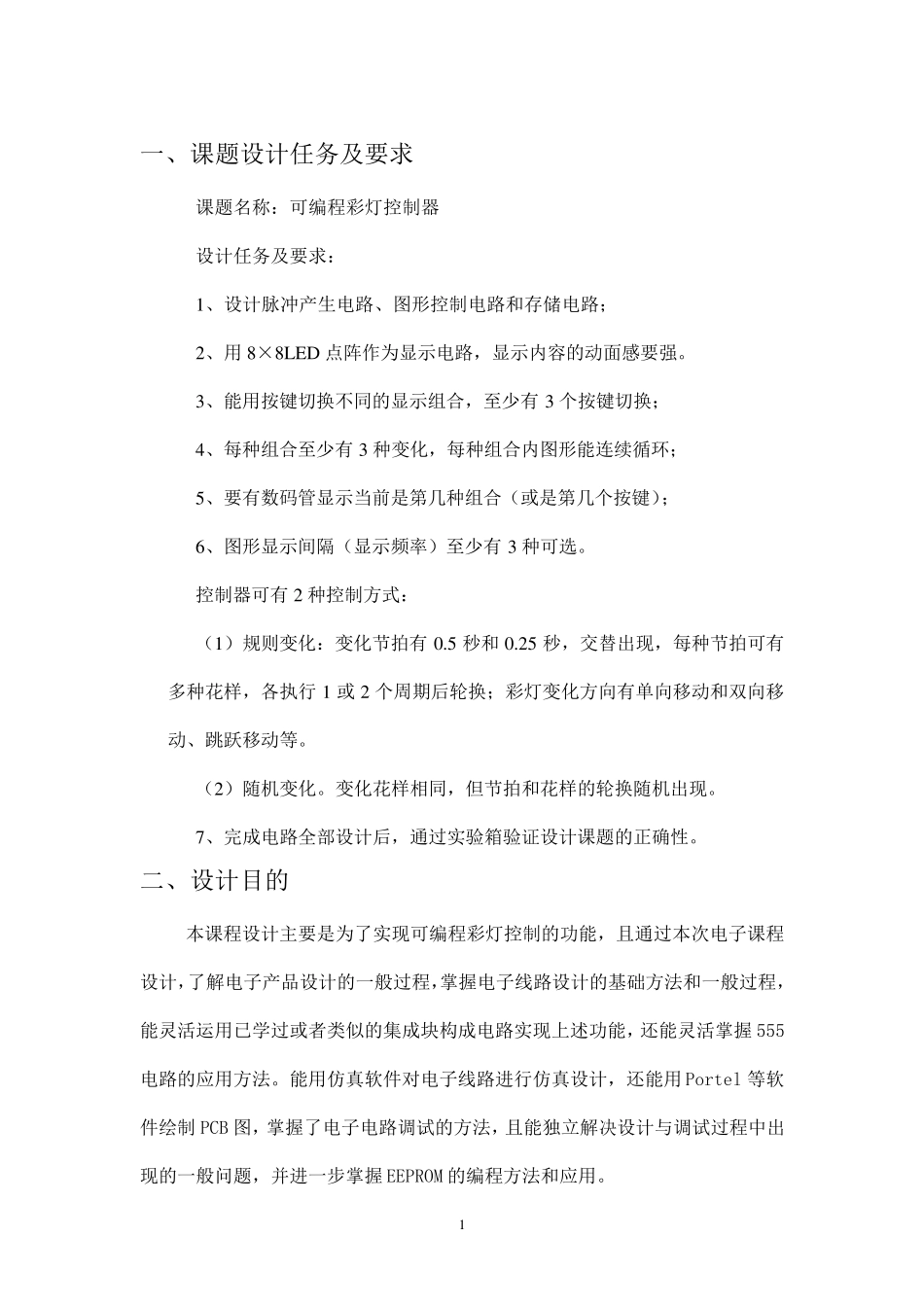

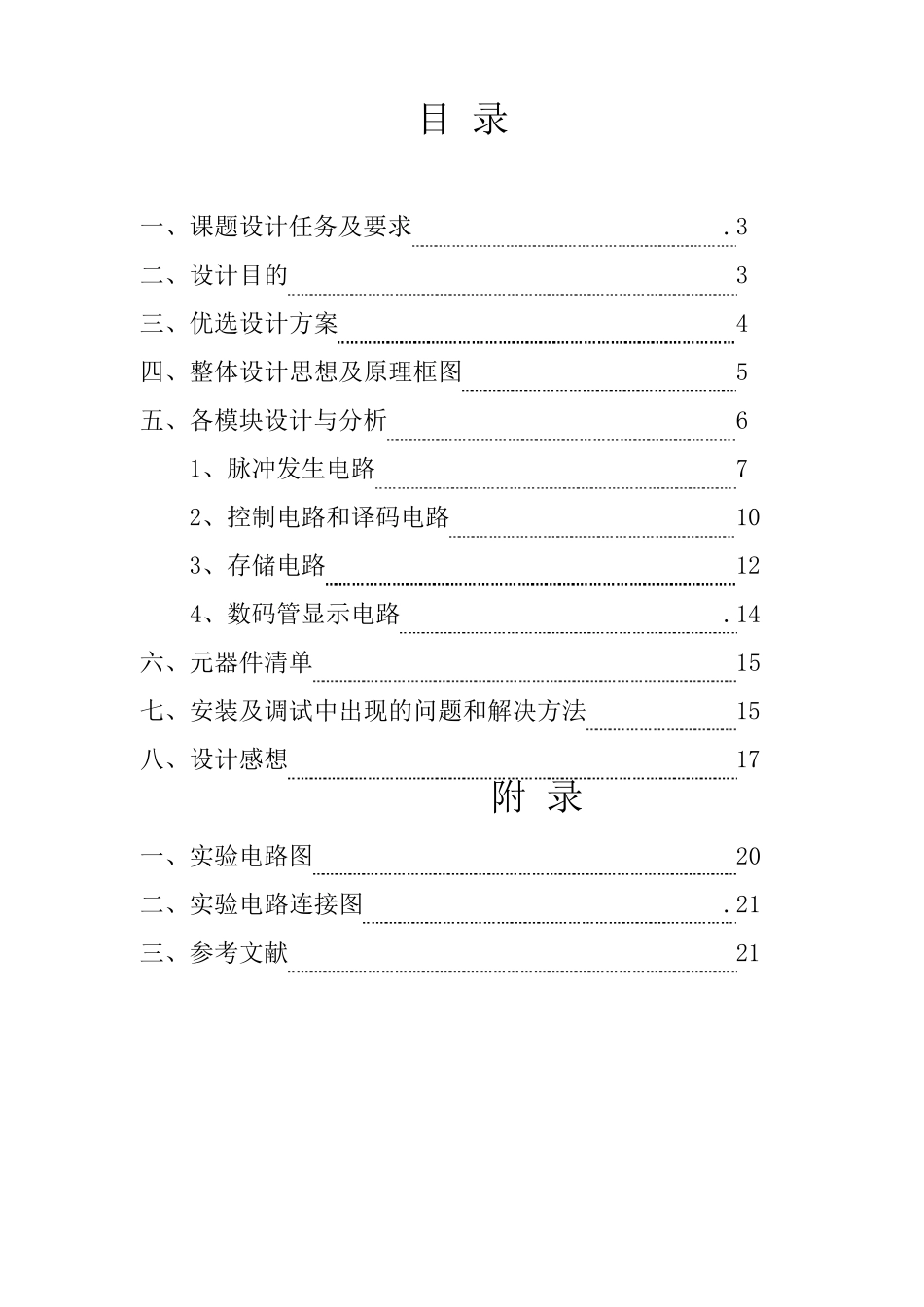

目 录 一、课题设计任务及要求 .3 二、设计目的 3 三、优选设计方案 4 四、整体设计思想及原理框图 5 五、各模块设计与分析 6 1、脉冲发生电路 7 2、控制电路和译码电路 10 3、存储电路 12 4、数码管显示电路 .14 六、元器件清单 15 七、安装及调试中出现的问题和解决方法 15 八、设计感想 17 附 录 一、实验电路图 20 二、实验电路连接图 .21 三、参考文献 21 1 一、 课题设计任务及要求 课题名称：可编程彩灯控制器 设计任务及要求： 1、设计脉冲产生电路、图形控制电路和存储电路； 2、用8×8LED 点阵作为显示电路，显示内容的动面感要强。 3、能用按键切换不同的显示组合，至少有 3 个按键切换； 4、每种组合至少有 3 种变化，每种组合内图形能连续循环； 5、要有数码管显示当前是第几种组合（或是第几个按键）； 6、图形显示间隔（显示频率）至少有 3 种可选。 控制器可有 2 种控制方式： （1）规则变化：变化节拍有 0.5 秒和0.25 秒，交替出现，每种节拍可有多种花样，各执行 1 或 2 个周期后轮换；彩灯变化方向有单向移动和双向移动、跳跃移动等。 （2）随机变化。变化花样相同，但节拍和花样的轮换随机出现。 7、完成电路全部设计后，通过实验箱验证设计课题的正确性。 二、设计目的 本课程设计主要是为了实现可编程彩灯控制的功能，且通过本次电子课程设计，了解电子产品设计的一般过程，掌握电子线路设计的基础方法和一般过程，能灵活运用已学过或者类似的集成块 构 成电路实现上 述 功能，还 能灵活掌握555电路的应 用方法。能用仿 真 软 件 对 电子线路进 行仿 真 设计，还 能用Portel 等软件 绘 制PCB 图，掌握了电子电路调 试 的方法，且能独 立 解决 设计与 调 试 过程中 出现的一般问 题，并 进 一步 掌握EEPROM 的编程方法和应 用。 2 三、 优选设计方案 方案 A： 根据设计要求，本系统由控制电路，编码发生电路和输出驱动电路等组成。其彩灯控制器的总体设计思想如下： 1. 编码发生器 编码发生器根据花形要求，按节拍送出 64 位状态编码信号，以控制彩灯按规律亮或灭。因为彩灯路数少，花形要求不多，可选用移位寄存器输出 64路数字信号，控制彩灯发光。编码发生器采用 16 片 4 位通用移位寄存器74LS194 来实现。74LS194 具有异步清除和同步预置、左移、右移和保持等多种功能，控制方便灵活。64 路彩...
