台达变频器说明书

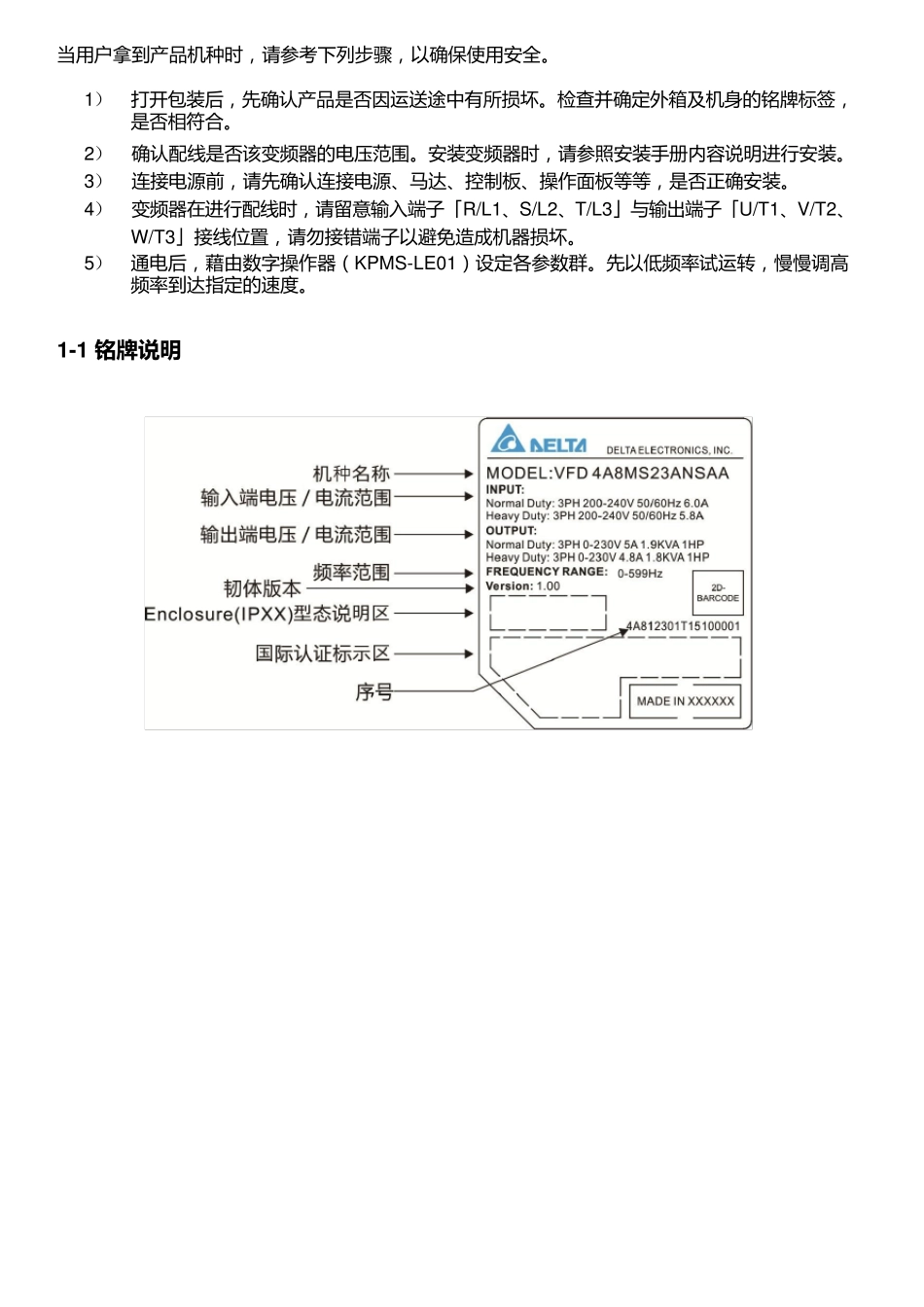

台达变频器说明书_第1页
1/37

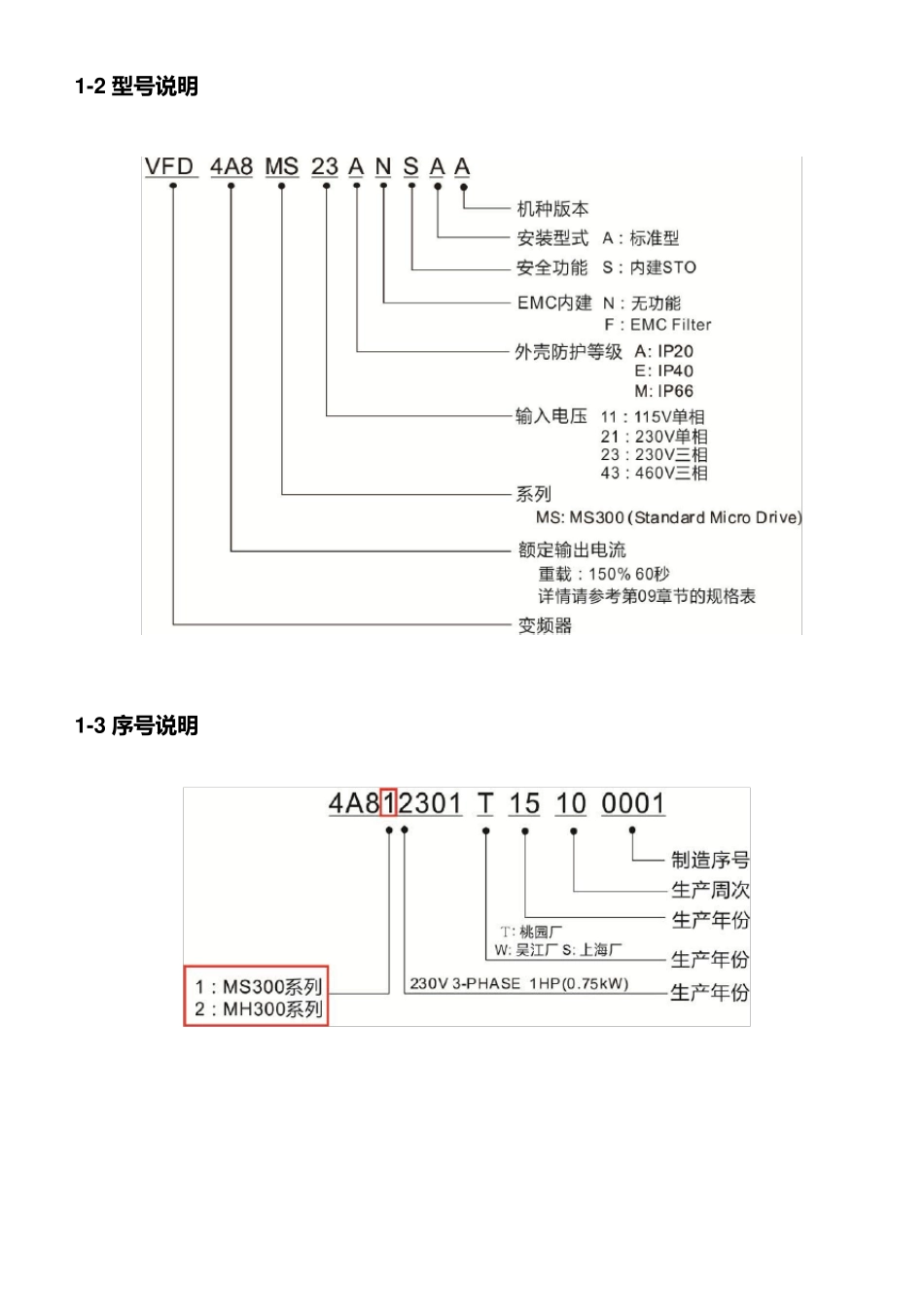

台达变频器说明书_第2页
2/37

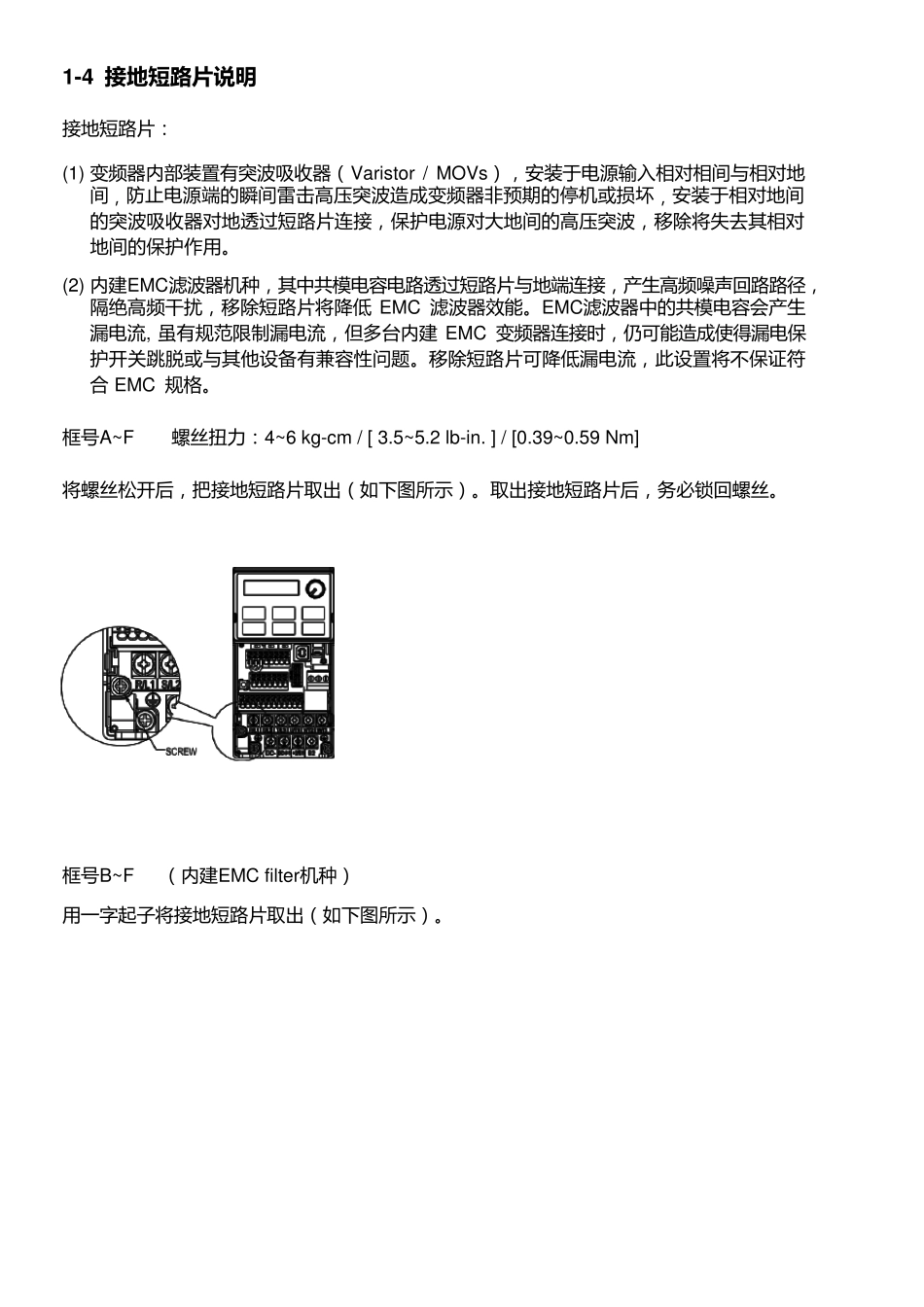

台达变频器说明书_第3页
3/37
当 用 户 拿 到 产 品 机 种 时 , 请 参 考 下 列 步 骤 , 以 确 保 使 用 安 全 。 1) 打 开 包 装 后 , 先 确 认 产 品 是 否 因 运 送 途 中 有 所 损 坏 。 检 查 并 确 定 外 箱 及 机 身 的 铭 牌 标 签 , 是 否 相 符 合 。 2) 确 认 配 线 是 否 该 变 频 器 的 电 压 范 围 。 安 装 变 频 器 时 , 请 参 照 安 装 手 册 内 容 说 明 进 行 安 装 。 3) 连 接 电 源 前 , 请 先 确 认 连 接 电 源 、马达、控制板、操作面板等等, 是 否 正确 安 装 。 4) 变 频 器 在进 行 配 线 时 , 请 留意输入端子「R/L1、S/L2、T/L3」与输出端子「U/T1、V/T2、 W /T3」接 线 位置, 请 勿接 错端子以 避免造成机 器 损 坏 。 5) 通电 后 , 藉由数字操作器 (KPMS-LE01)设定 各参 数群。 先 以 低频 率试运 转, 慢慢调高频 率到 达指定 的 速度。 1 -1 铭 牌 说 明 1 -2 型 号说明 1 -3 序号说明 1 -4 接 地短路片说明 接 地 短 路 片 : (1) 变 频 器 内 部 装 置 有 突 波 吸 收 器 ( Varistor / MOVs) , 安 装 于 电 源 输 入 相 对 相 间 与 相 对 地间 , 防 止 电 源 端 的 瞬 间 雷 击 高 压 突 波 造 成 变 频 器 非 预 期 的 停 机 或 损 坏 , 安 装 于 相 对 地 间的 突 波 吸 收 器 对 地 透 过 短 路 片 连 接 , 保 护 电 源 对 大 地 间 的 高 压 突 波 , 移 除 将 失 去 其 相 对地 间 的 保 护 作 用 。 (2) 内 建EMC滤波 器 机 种, 其 中共模电 容电 路 透 过 短 路 片 与 地 端 连 接 , 产生高 频 噪声回路 路 径,隔绝高 频 干扰, 移 除 短 路 片 将 降低 EMC 滤波 器 效能。EMC滤波 器 中的 共模电 容会产生漏电 流, 虽有 规范限制漏电 流, 但多台内 建 EMC 变 频 器 连 接 时, 仍可能造 成 使得漏电 保护 开关跳脱或 与 其 他设备有 兼容性问题。移 除 短 路 片 可降低漏电 流, 此设置 将 不保 证符合 EMC 规格。 框号A~ F 螺丝扭力: 4~ 6 kg-cm / [ 3.5~ 5.2 lb-in....
