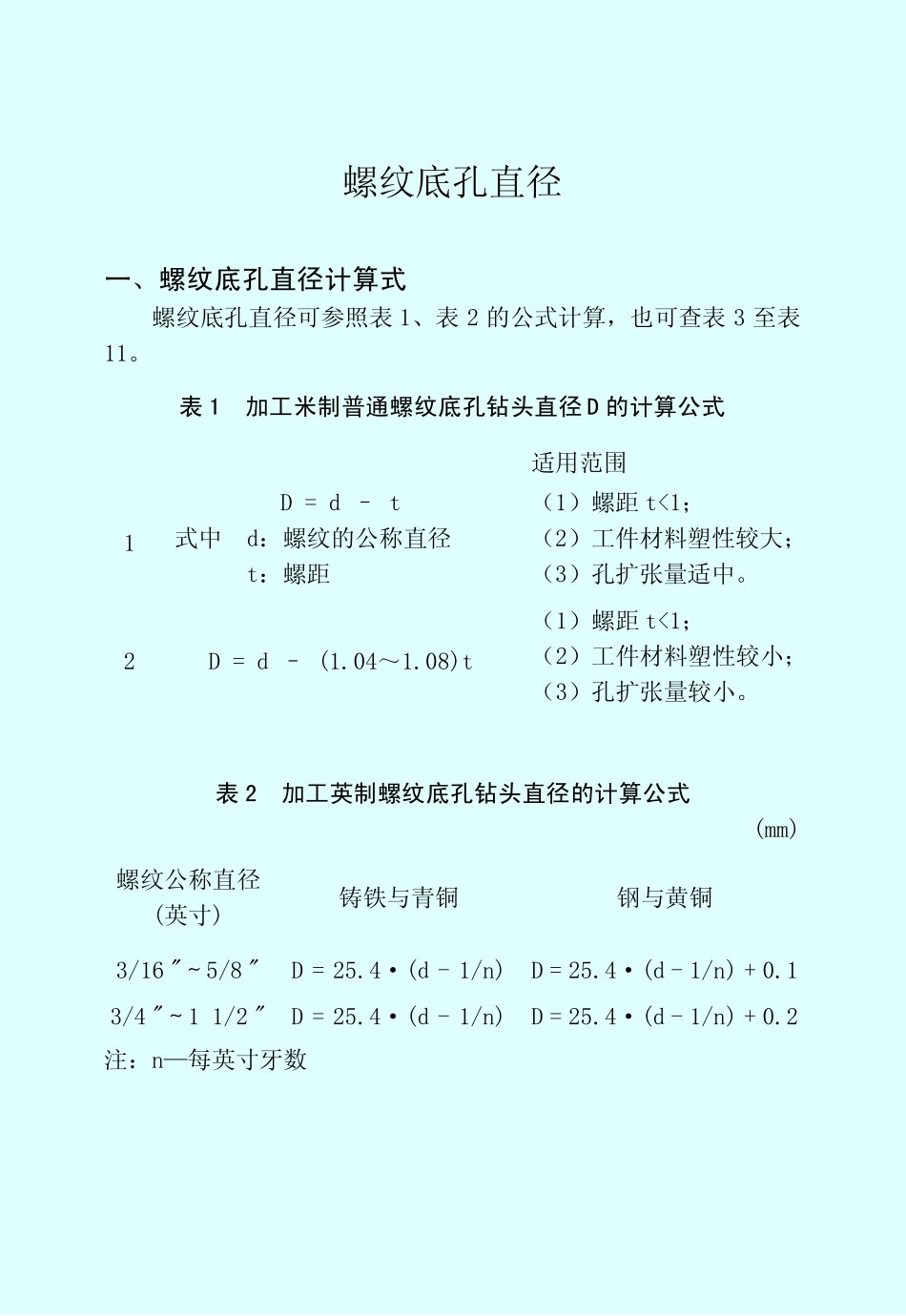

螺纹底孔直径 一、螺纹底孔直径计算式 螺纹底孔直径可参照表1、表2 的公式计算，也可查表3 至表11。 表 1 加工米制普通螺纹底孔钻头直径 D 的计算公式 适用范围 1 D = d – t 式中 d：螺纹的公称直径 t：螺距 （1）螺距t<1； （2）工件材料塑性较大；（3）孔扩张量适中。 2 D = d – (1.04～1.08)t （1）螺距t<1； （2）工件材料塑性较小；（3）孔扩张量较小。 表 2 加工英制螺纹底孔钻头直径的计算公式 (mm) 螺纹公称直径 (英寸) 铸铁与青铜 钢与黄铜 3/16 "～5/8 " D = 25.4·(d - 1/n)D = 25.4·(d - 1/n) + 0.13/4 "～1 1/2 " D = 25.4·(d - 1/n)D = 25.4·(d - 1/n) + 0.2注：n—每英寸牙数 ·2· 二、螺纹底孔直径表 表 3 米制粗牙螺纹攻丝前用的钻头直径(mm) 螺 纹 小 直 径 级 别 公称直径 螺距5H max 6H max 7H max 5H、6H、7Hmin 钻头直径1 1.2 1.6 2 2.5 3 4 5 6 8 10 12 14 16 18 20 22 24 0.25 0.25 0.35 0.4 0.45 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3 0.7850.9851.3011.6572.1122.5713.3824.2945.0076.8598.61210.37112.13514.13515.64917.64919.64921.1521.3211.6792.1382.5993.4224.3345.1536.9128.67610.44112.21014.21015.74417.74419.74421.2522.6393.4664.3845.2176.9828.75110.53112.31014.31015.85417.85419.85421.3820.729 0.929 1.221 1.561 2.013 2.459 3.242 4.134 4.917 6.647 8.376 10.106 11.835 13.835 15.294 17.294 19.294 20.754 0.750.951.251.602.052.503.304.205.006.808.5010.212.014.015.517.519.521.0 ·3·表4 米制细牙螺纹攻丝前用的钻头直径(mm) 螺 纹 小 直 径 级 别 公称直径 螺距 5H max 6H max 7H max 5H、6H、7Hmin 钻头直径2.5 3 0.35 2.201 2.701 2.221 2.721 2.121 2.621 2.152.654 5 0.5 3.571 4.571 3.599 4.599 3.639 4.639 3.459 4.459 3.504.506 8 10 0.75 5.338 7.338 9.338 5.378 7.378 9.378 5.424 7.424 9.424 5.188 7.188 9.188 5.707.209.208 10 12 14 16 18 20 22 24 1 7.107 9.107 11.10713.10715.10717.10719.10721.10723.1077.217 9.217 11.21713.21715.21717.21719.21721.21723.2177.217 9.217 11.21713.21715.21717.21719.21721.21723.2...
