迪尼玛封网跨越35kV施工方案模板

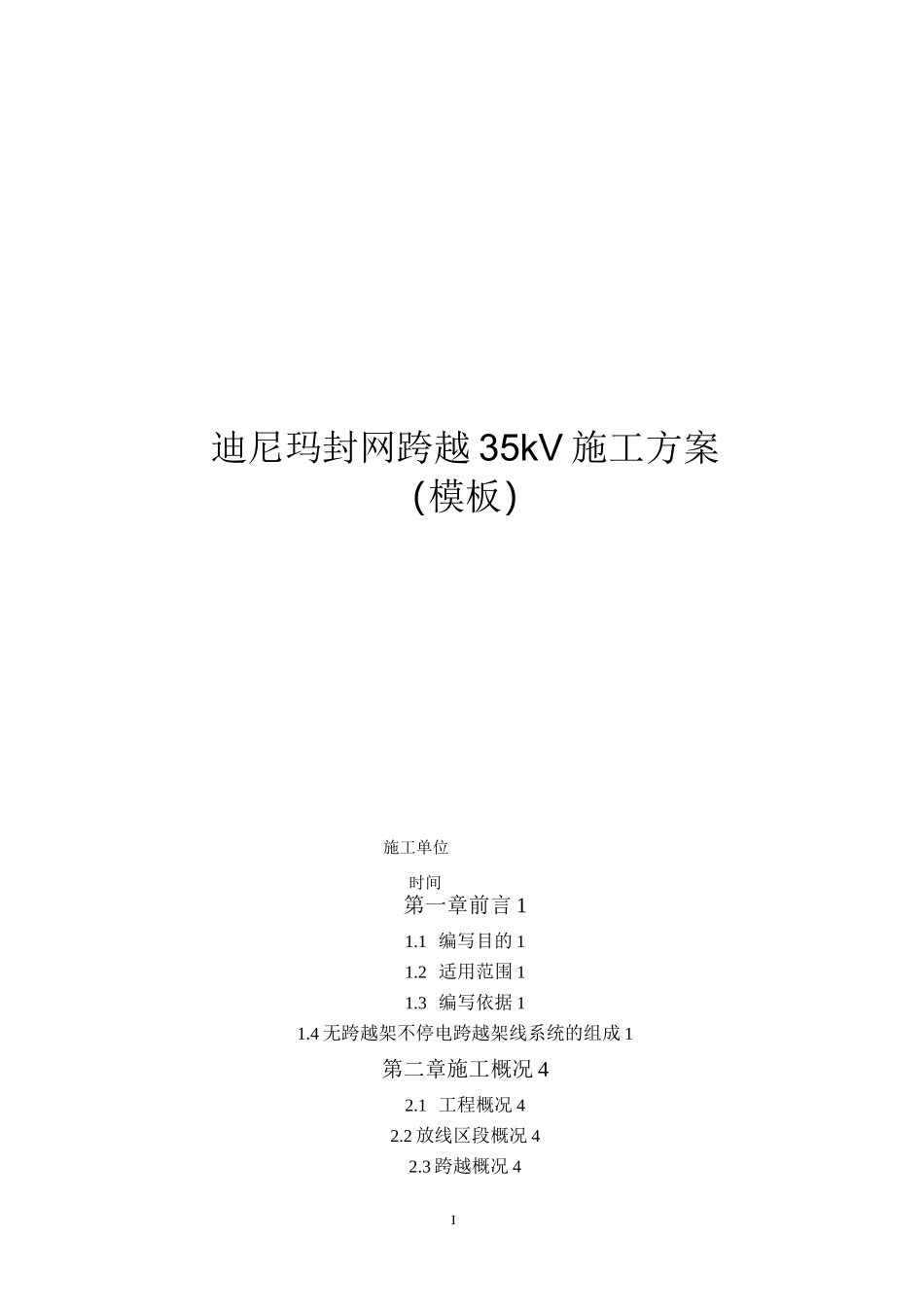

迪尼玛封网跨越35kV施工方案模板_第1页
1/30

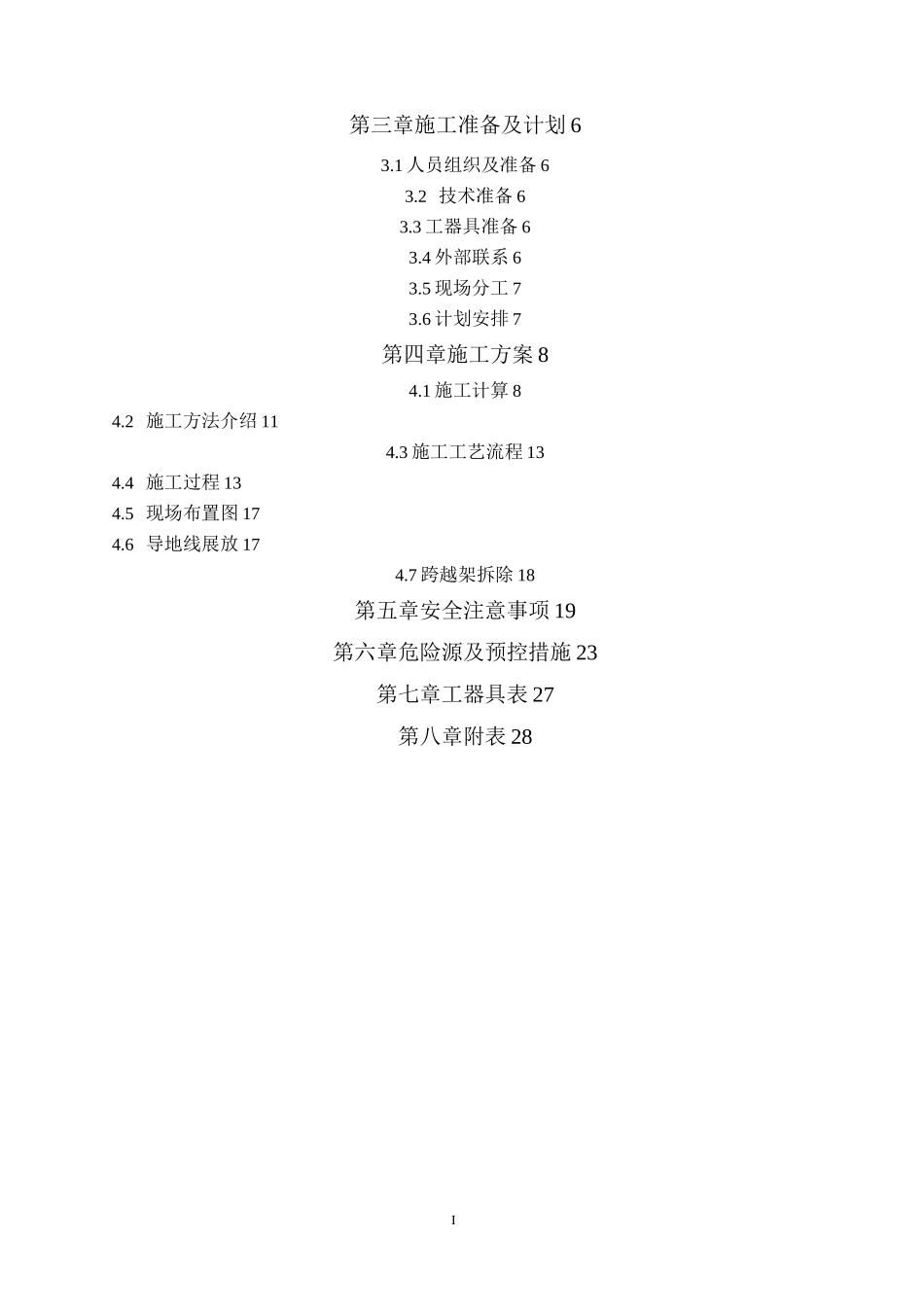

迪尼玛封网跨越35kV施工方案模板_第2页
2/30
迪尼玛封网跨越35kV施工方案模板_第3页
3/30
I迪尼玛封网跨越 35kV 施工方案(模板)施工单位时间第一章前言 11.1 编写目的 11.2 适用范围 11.3 编写依据 11.4 无跨越架不停电跨越架线系统的组成 1第二章施工概况 42.1 工程概况 42.2 放线区段概况 42.3 跨越概况 4I第三章施工准备及计划 63.1 人员组织及准备 63.2 技术准备 63.3 工器具准备 63.4 外部联系 63.5 现场分工 73.6 计划安排 7第四章施工方案 84.1 施工计算 84.2 施工方法介绍 114.3 施工工艺流程 134.4 施工过程 134.5 现场布置图 174.6 导地线展放 174.7 跨越架拆除 18第五章安全注意事项 19第六章危险源及预控措施 23第七章工器具表 27第八章附表 28迪尼玛封网跨越 35kV 施工方案31.4.3.2 每相导线需要配置的绝缘网长度依需要保护运行电力线的跨度而定。绝缘网长度宜伸出被保护的电力线各 15m。1.4.3.3 撑杆也称网撑。其作用是保护承载索间距离(即封网的宽度)。如果架线中发生事故状态时能承担一定长度导线的重量。1.4.3.4 撑杆中有中间撑和端撑两种型式。中间撑由一根玻璃钢绝缘管及吊绳组成。端撑为 2-3 根中间撑或一个桁架结构组成,以承担较大的导线重量。每相导线的两端撑处应同时配一条带绝缘套的钢丝绳。1.4.3.5 根据需要在封顶网两侧增加侧向临时拉线。1.4.4支承装置:无跨越不停电跨越架线中,跨越档两端安装的临时横梁或3支撑索、悬吊绳、临时拉线及地锚的总称。1.4.4.1 横梁可根据跨越杆塔的结构进行选择。1.4.4.2 横梁与铁塔的联接方式、挂滑车及挂临时拉线的挂点应充分利用铁塔原有施工用孔。144.3 横梁断面尺寸不应小于口 500500mm,对于边导线,横梁长度应满足封网宽度的需要。1.4.4.4 横梁的顺线路方向宜布置前后两侧钢丝绳临时拉线。如果被跨电力线路较近时,跨越档内侧的临时拉线宜采用迪尼玛绳。1.4.5 跨越系统:无跨越架不停电跨越架线中,跨越档两端安装的支承装置、承载装置及封网装置的总称。迪尼玛封网跨越 35kV 施工方案第二章施工概况2.1 工程概况*****工程*****导线型号:导线采用 2XJL/G1A-300/40 钢芯铝绞线地线型号:地线一根采用 OPGW-120(36G.652)光纤复合架空地线,另一根采用 JLB35-120 铝包钢绞线。2.2 放线区段概况KL*KL*KL*KL*KL*KL*KL*KL#rT>rT*2.3 跨越概况本放线区段在南 12#〜南 13#跨越 35kV 线。具体跨越参数如下:5|图一土电力线跨越平面示意图Ii南[站(2D1-SZC3-4?>/V35kV:南丄强(2DL-5JC2-27)南...
