多媒体会议室大屏设计方案

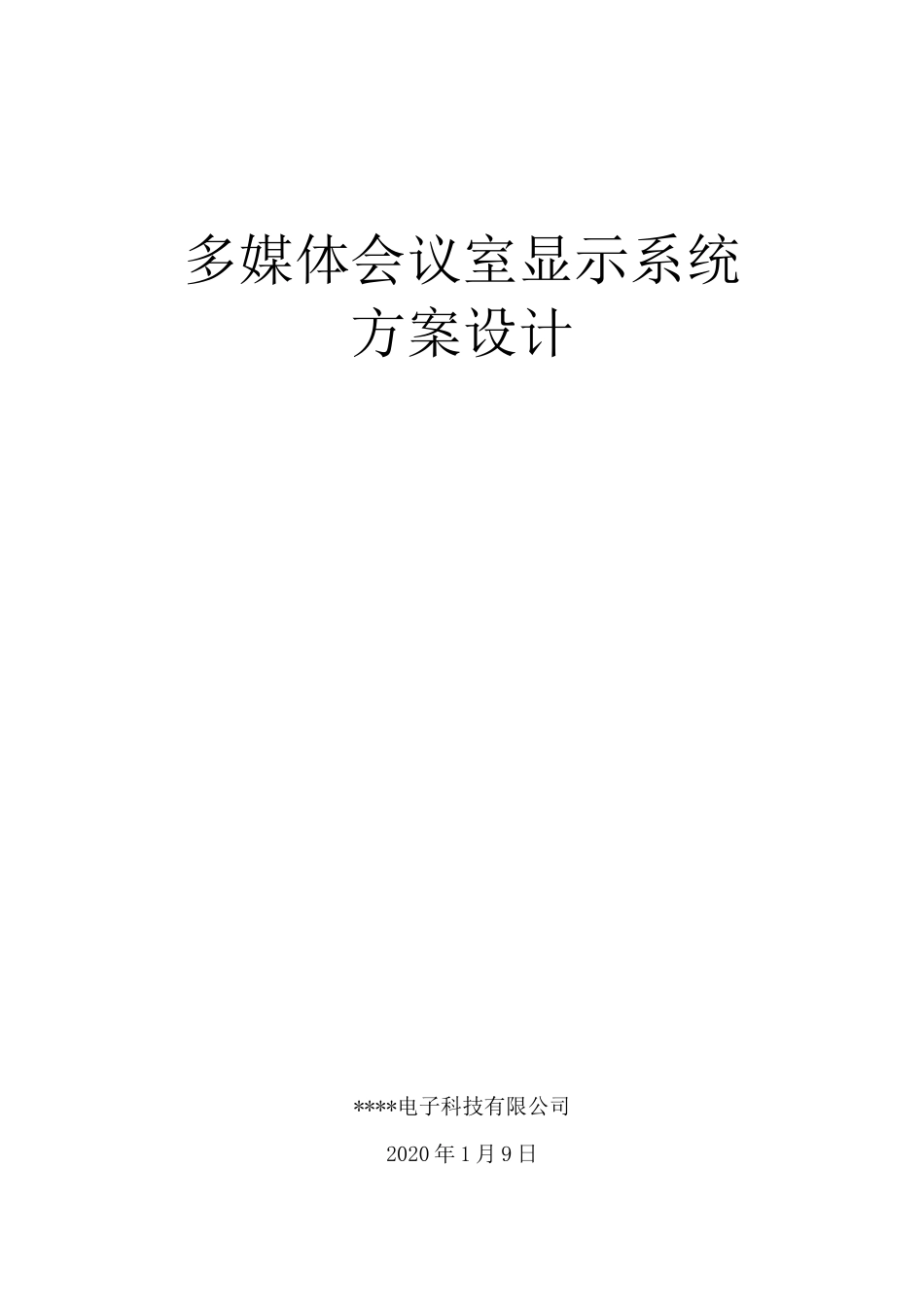

多媒体会议室大屏设计方案_第1页
1/16

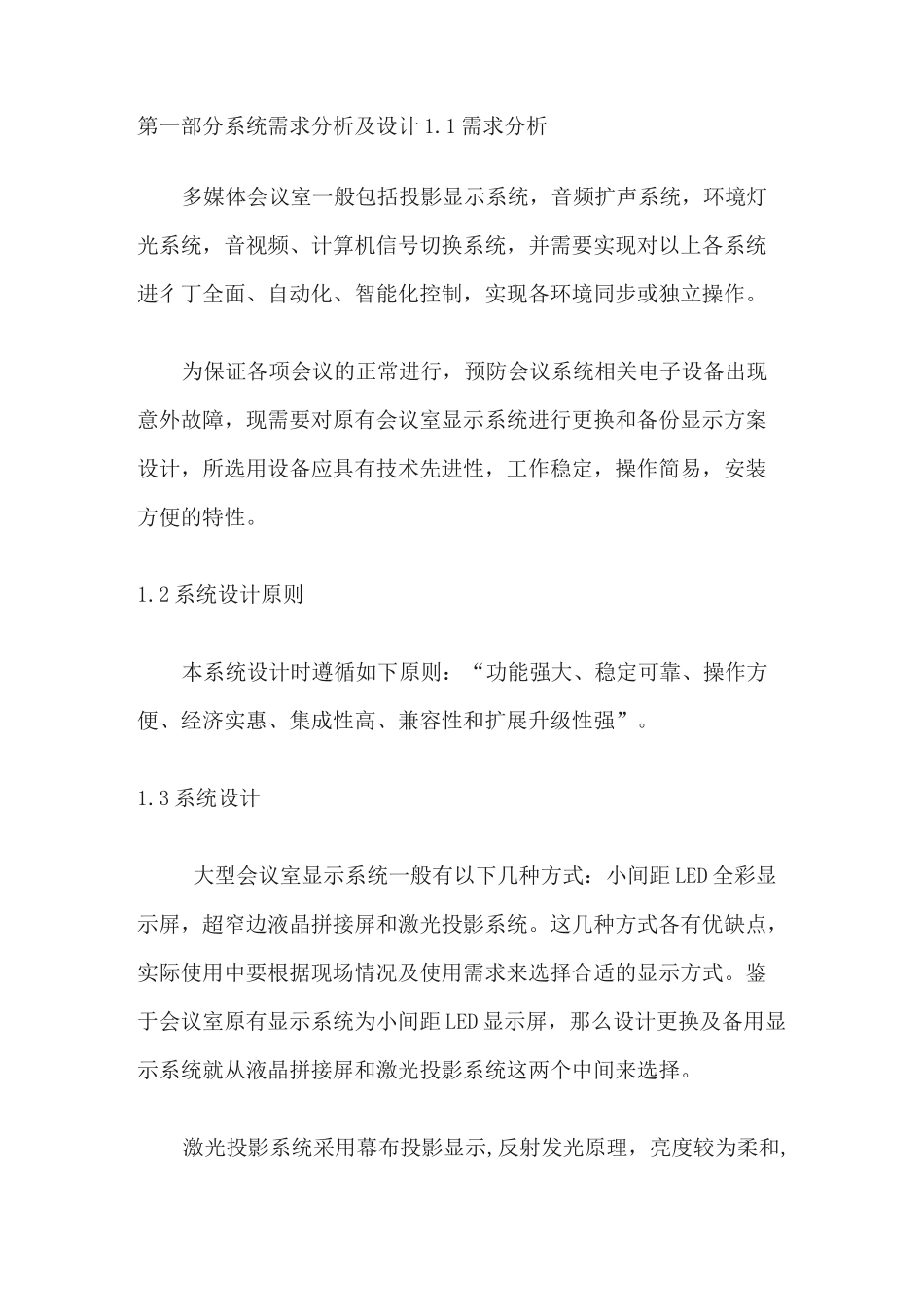

多媒体会议室大屏设计方案_第2页
2/16
多媒体会议室大屏设计方案_第3页
3/16
多媒体会议室显示系统方案设计****电子科技有限公司2020 年 1 月 9 日第一部分系统需求分析及设计 1.1 需求分析多媒体会议室一般包括投影显示系统,音频扩声系统,环境灯光系统,音视频、计算机信号切换系统,并需要实现对以上各系统进彳丁全面、自动化、智能化控制,实现各环境同步或独立操作。为保证各项会议的正常进行,预防会议系统相关电子设备出现意外故障,现需要对原有会议室显示系统进行更换和备份显示方案设计,所选用设备应具有技术先进性,工作稳定,操作简易,安装方便的特性。1.2 系统设计原则本系统设计时遵循如下原则:“功能强大、稳定可靠、操作方便、经济实惠、集成性高、兼容性和扩展升级性强”。1.3 系统设计大型会议室显示系统一般有以下几种方式:小间距 LED 全彩显示屏,超窄边液晶拼接屏和激光投影系统。这几种方式各有优缺点,实际使用中要根据现场情况及使用需求来选择合适的显示方式。鉴于会议室原有显示系统为小间距 LED 显示屏,那么设计更换及备用显示系统就从液晶拼接屏和激光投影系统这两个中间来选择。激光投影系统采用幕布投影显示,反射发光原理,亮度较为柔和,对人眼伤害小。系统设备体积小,安装灵活快速,不受空间限制,方便快速部署。投影画面无拼缝,画面完整度好;缺点是投影效果易受环境光线影响。液晶拼接屏采用 LED 背光设计,自发光原理,显示效果好,亮度高,清晰度高,不受环境光线影响;缺点是拼接屏体积较大,重量大,安装调节有一定难度。拼接屏有拼缝,图像完整性会有影响,液晶可视角度相对较小,对侧面观众会有一定影响。我公司在与用户充分交换意见,明确客户需求的基础上,结合国内外最新发展趋势,国内智能化多媒体会议室会议系统建设的特点,以及我公司在本行业中积累的丰富经验,对本多媒体会议系统大屏改造方案做如下设计:四楼会议室大屏更换方案四楼会议室原有大屏为小间距 LED 显示屏,尺寸为宽 4.3 米,高1.7 米,安装方式为嵌入式安装,现在如果更换为液晶拼接屏,需要匹配原屏幕尺寸。液晶拼接屏常见尺寸如下:屏幕尺寸43 寸46 寸49V55 寸物理拼縫Emm5.S/35/178/3,5/1,65/3,5/1.7/0,83参考尺寸953,5*544,51021.9^576.51077.5*607.812135*634分辨率1920*1080/4K192O*1O8O/4K1920*1080/4K192O*1OSO/4K对比度5000:15000:15000:15000:1500cd/m2500cd/nn2500cd/m2S00cd/m2响应时间视角178"178°178"1 了 8"色彩16-7M(ebit)功耗<120W^14QW盘 60W^180W重量23...
