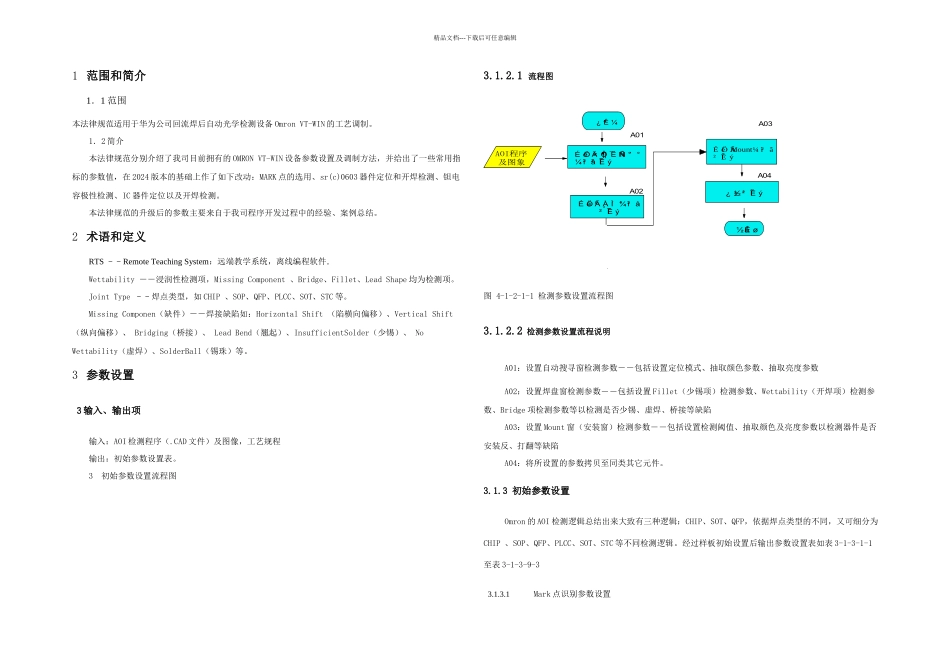

精品文档---下载后可任意编辑1 范围和简介1．1 范围本法律规范适用于华为公司回流焊后自动光学检测设备 Omron VT-WIN 的工艺调制。1．2 简介本法律规范分别介绍了我司目前拥有的 OMRON VT-WIN 设备参数设置及调制方法，并给出了一些常用指标的参数值，在 2024 版本的基础上作了如下改动：MARK 点的选用、sr(c)0603 器件定位和开焊检测、钽电容极性检测、IC 器件定位以及开焊检测。本法律规范的升级后的参数主要来自于我司程序开发过程中的经验、案例总结。2 术语和定义RTS －－Remote Teaching System：远端教学系统，离线编程软件。Wettability －－浸润性检测项，Missing Component 、Bridge、Fillet、Lead Shape 均为检测项。Joint Type －－焊点类型，如 CHIP 、SOP、QFP、PLCC、SOT、STC 等。Missing Componen（缺件）－－焊接缺陷如：Horizontal Shift （陷横向偏移）、Vertical Shift （纵向偏移）、 Bridging（桥接）、 Lead Bend（翘起）、InsufficientSolder（少锡）、 No Wettability（虚焊）、SolderBall（锡珠）等。3 参数设置3 输入、输出项输入：AOI 检测程序（.CAD 文件）及图像，工艺规程输出：初始参数设置表。3 初始参数设置流程图3.1.2.1 流程图图 4-1-2-1-1 检测参数设置流程图3.1.2.2 检测参数设置流程说明A01：设置自动搜寻窗检测参数――包括设置定位模式、抽取颜色参数、抽取亮度参数A02：设置焊盘窗检测参数――包括设置 Fillet（少锡项）检测参数、Wettability（开焊项）检测参数、Bridge 项检测参数等以检测是否少锡、虚焊、桥接等缺陷A03：设置 Mount 窗（安装窗）检测参数――包括设置检测阈值、抽取颜色及亮度参数以检测器件是否安装反、打翻等缺陷A04：将所设置的参数拷贝至同类其它元件。3.1.3 初始参数设置Omron 的 AOI 检测逻辑总结出来大致有三种逻辑：CHIP、SOT、QFP，依据焊点类型的不同，又可细分为CHIP 、SOP、QFP、PLCC、SOT、STC 等不同检测逻辑。经过样板初始设置后输出参数设置表如表 3-1-3-1-1至表 3-1-3-9-33.1.3.1Mark 点识别参数设置AOI程序及图象A04½áÊ øÉ èÖ Ãº ¸Å Ì´ °¼ ì² â² ÎÊ ýA01A02A03¿ ªÊ ¼É èÖ Ã× Ô¶ ¯Ë ÑÑ °´ °¼ ì² â² ÎÊ ýÉ èÖ ÃMount¼ ì² â² ÎÊ ý¿ ½± ´² ÎÊ ý精品文档---下载后可任意编辑⑴ 选取单板上的黑...
