PCB设计问题解答集

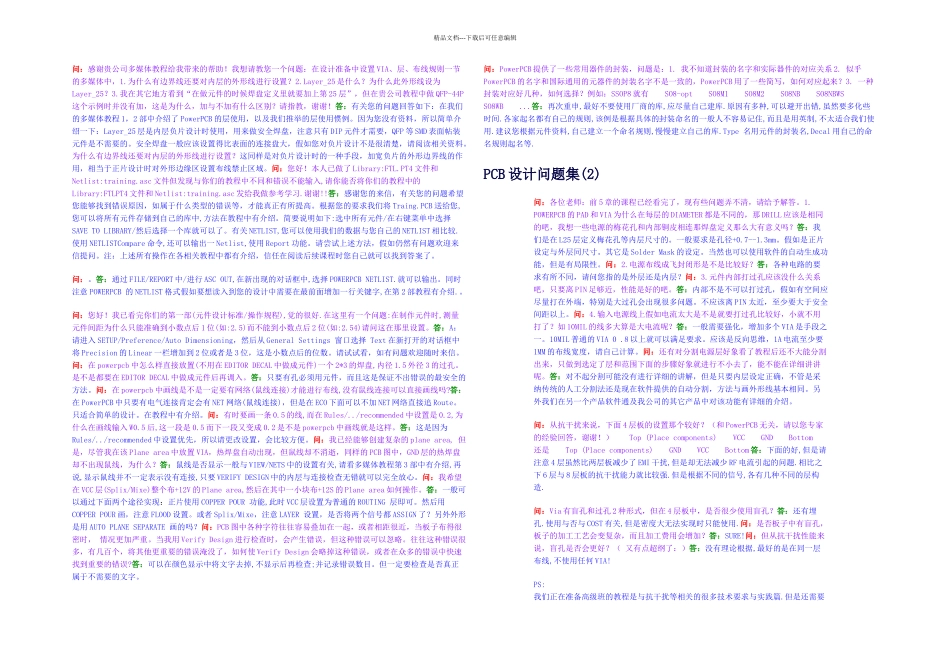

精品文档---下载后可任意编辑问：感谢贵公司多媒体教程给我带来的帮助！我想请教您一个问题：在设计准备中设置 VIA、层、布线规则一节的多媒体中，1.为什么有边界线还要对内层的外形线进行设置？2.Layer_25 是什么？为什么此外形线设为Layer_25？3.我在其它地方看到“在做元件的时候焊盘定义里就要加上第 25 层”，但在贵公司教程中做 QFP-44P这个示例时并没有加，这是为什么，加与不加有什么区别？请指教，谢谢！答：有关您的问题回答如下：在我们的多媒体教程 1，2 部中介绍了 PowerPCB 的层使用，以及我们推举的层使用惯例。因为您没有资料，所以简单介绍一下：Layer_25 层是内层负片设计时使用，用来做安全焊盘，注意只有 DIP 元件才需要，QFP 等 SMD 表面帖装元件是不需要的。安全焊盘一般应该设置得比表面的连接盘大，假如您对负片设计不是很清楚，请阅读相关资料。为什么有边界线还要对内层的外形线进行设置？这同样是对负片设计时的一种手段，加宽负片的外形边界线的作用，相当于正片设计时对外形边缘区设置布线禁止区域。问：您好！本人已做了 Library:FTL.PT4 文件和Netlist:training.asc 文件但发现与你们的教程中不同和错误不能输入,请你能否将你们的教程中的Library:FTLPT4 文件和 Netlist:training.asc 发给我做参考学习.谢谢!!答：感谢您的来信，有关您的问题希望您能够找到错误原因，如属于什么类型的错误等，才能真正有所提高。根据您的要求我们将 Traing.PCB 送给您,您可以将所有元件存储到自己的库中,方法在教程中有介绍。简要说明如下:选中所有元件/在右键菜单中选择SAVE TO LIBRARY/然后选择一个库就可以了。有关 NETLIST,您可以使用我们的数据与您自己的 NETLIST 相比较.使用 NETLISTCompare 命令,还可以输出一 Netlist,使用 Report 功能。请尝试上述方法，假如仍然有问题欢迎来信提问。注：上述所有操作在各相关教程中都有介绍，信任在阅读后续课程时您自己就可以找到答案了。问：。答：通过 FILE/REPORT 中/进行 ASC OUT,在新出现的对话框中,选择 POWERPCB NETLIST.就可以输出。同时注意 POWERPCB 的 NETLIST 格式假如要想读入到您的设计中需要在最前面增加一行关键字,在第 2 部教程有介绍.。问：您好！我已看完你们的第一部(元件设计标准/操作规程),觉的很好.在这里有一个问题:在制作元件时,测量元件间距为什么只能准确到小数点后 1 位(如:2.5)而不能到小数点后 2 位(...
