PRC平巷人车说明书

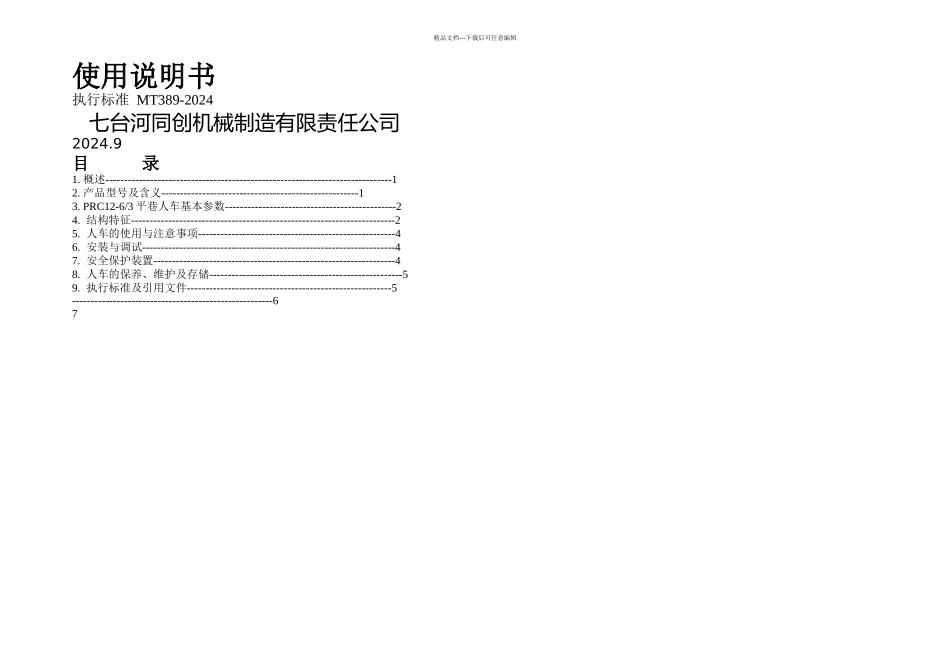

PRC平巷人车说明书_第1页
1/8

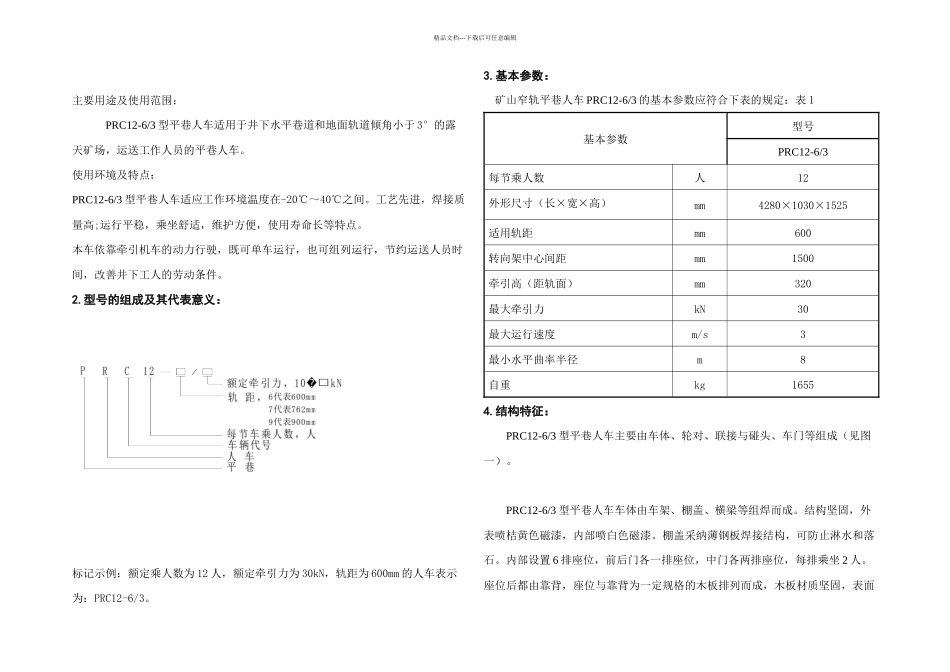

PRC平巷人车说明书_第2页
2/8
PRC平巷人车说明书_第3页
3/8
精品文档---下载后可任意编辑使用说明书执行标准 MT389-2024七台河同创机械制造有限责任公司2024.9目 录1. 概述-----------------------------------------------------------------------------12. 产品型号及含义-----------------------------------------------------13. PRC12-6/3 平巷人车基本参数----------------------------------------------24. 结构特征-----------------------------------------------------------------------25. 人车的使用与注意事项-----------------------------------------------------46. 安装与调试--------------------------------------------------------------------47. 安全保护装置-----------------------------------------------------------------48. 人车的保养、维护及存储----------------------------------------------------59. 执行标准及引用文件-------------------------------------------------------5------------------------------------------------------67精品文档---下载后可任意编辑主要用途及使用范围:PRC12-6/3 型平巷人车适用于井下水平巷道和地面轨道倾角小于 3°的露天矿场,运送工作人员的平巷人车。使用环境及特点:PRC12-6/3 型平巷人车适应工作环境温度在-20℃~40℃之间。工艺先进,焊接质量高;运行平稳,乘坐舒适,维护方便,使用寿命长等特点。本车依靠牵引机车的动力行驶,既可单车运行,也可组列运行,节约运送人员时间,改善井下工人的劳动条件。2.型号的组成及其代表意义:标记示例:额定乘人数为 12 人,额定牵引力为 30kN,轨距为 600mm 的人车表示为:PRC12-6/3。3.基本参数:矿山窄轨平巷人车 PRC12-6/3 的基本参数应符合下表的规定:表 1基本参数型号PRC12-6/3每节乘人数人12外形尺寸(长×宽×高)mm4280×1030×1525适用轨距mm600转向架中心间距mm1500牵引高(距轨面)mm320最大牵引力kN30最大运行速度m/s3最小水平曲率半径m8自重kg16554.结构特征:PRC12-6/3 型平巷人车主要由车体、轮对、联接与碰头、车门等组成(见图一)。PRC12-6/3 型平巷人车车体由车架、棚盖、横梁等组焊而成。结构坚固,外表喷桔黄色磁漆,内部喷白色磁漆。棚盖采纳薄钢板焊接结构,可防止淋水和落石。内部设置 6 排座位,前后门各一排座位,中门各两排座位,每排乘坐 2 人。座位后都由靠背,座位与靠背为一定规格的木板排列而成,木板材质...
