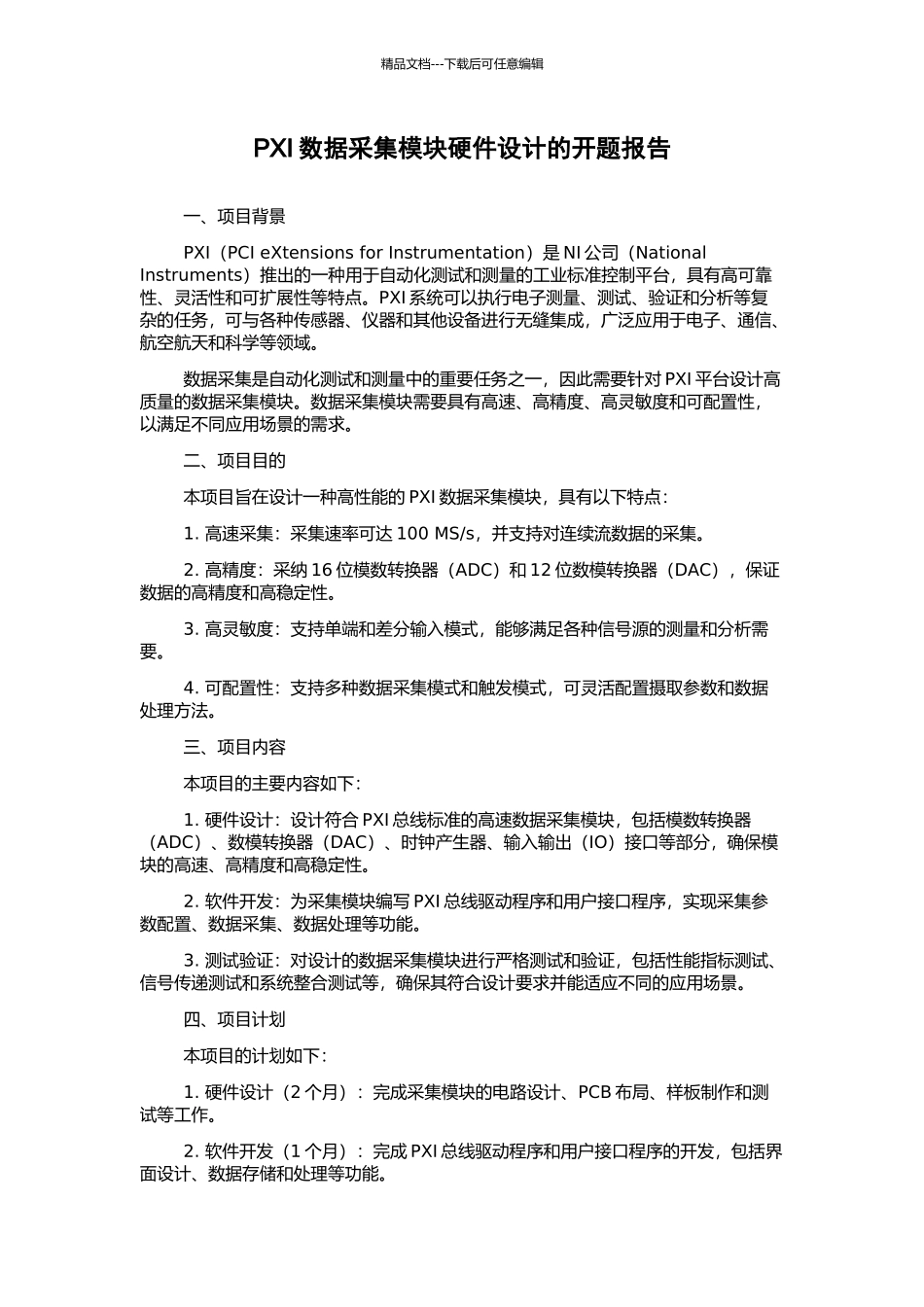

PXI数据采集模块硬件设计的开题报告

精品文档---下载后可任意编辑PXI 数据采集模块硬件设计的开题报告一、项目背景PXI（PCI eXtensions for Instrumentation）是 NI 公司（National Instruments）推出的一种用于自动化测试和测量的工业标准控制平台，具有高可靠性、灵活性和可扩展性等特点。PXI 系统可以执行电子测量、测试、验证和分析等复杂的任务，可与各种传感器、仪器和其他设备进行无缝集成，广泛应用于电子、通信、航空航天和科学等领域。数据采集是自动化测试和测量中的重要任务之一，因此需要针对 PXI 平台设计高质量的数据采集模块。数据采集模块需要具有高速、高精度、高灵敏度和可配置性，以满足不同应用场景的需求。二、项目目的本项目旨在设计一种高性能的 PXI 数据采集模块，具有以下特点：1. 高速采集：采集速率可达 100 MS/s，并支持对连续流数据的采集。2. 高精度：采纳 16 位模数转换器（ADC）和 12 位数模转换器（DAC），保证数据的高精度和高稳定性。3. 高灵敏度：支持单端和差分输入模式，能够满足各种信号源的测量和分析需要。4. 可配置性：支持多种数据采集模式和触发模式，可灵活配置摄取参数和数据处理方法。三、项目内容本项目的主要内容如下：1. 硬件设计：设计符合 PXI 总线标准的高速数据采集模块，包括模数转换器（ADC）、数模转换器（DAC）、时钟产生器、输入输出（IO）接口等部分，确保模块的高速、高精度和高稳定性。2. 软件开发：为采集模块编写 PXI 总线驱动程序和用户接口程序，实现采集参数配置、数据采集、数据处理等功能。3. 测试验证：对设计的数据采集模块进行严格测试和验证，包括性能指标测试、信号传递测试和系统整合测试等，确保其符合设计要求并能适应不同的应用场景。四、项目计划本项目的计划如下：1. 硬件设计（2 个月）：完成采集模块的电路设计、PCB 布局、样板制作和测试等工作。2. 软件开发（1 个月）：完成 PXI 总线驱动程序和用户接口程序的开发，包括界面设计、数据存储和处理等功能。精品文档---下载后可任意编辑3. 测试验证（1 个月）：对数据采集模块进行性能测试、信号传递测试和系统整合测试，确保其符合设计要求。五、预期成果完成本项目后，将获得以下成果：1. 一套高性能的 PXI 数据采集模块，具有高速、高精度、高灵敏度和可配置性等特点，并符合 PXI 总线标准。2. 一份完整的设计文档，包括电路设计、PCB 布局、软件开发等内容，为后续的产品设计和改进提供参考和借鉴。3. 一份详细的测试报告，包括性能测试和系统整合测试的测试结果和分析，为产品的生产和应用提供保障。
