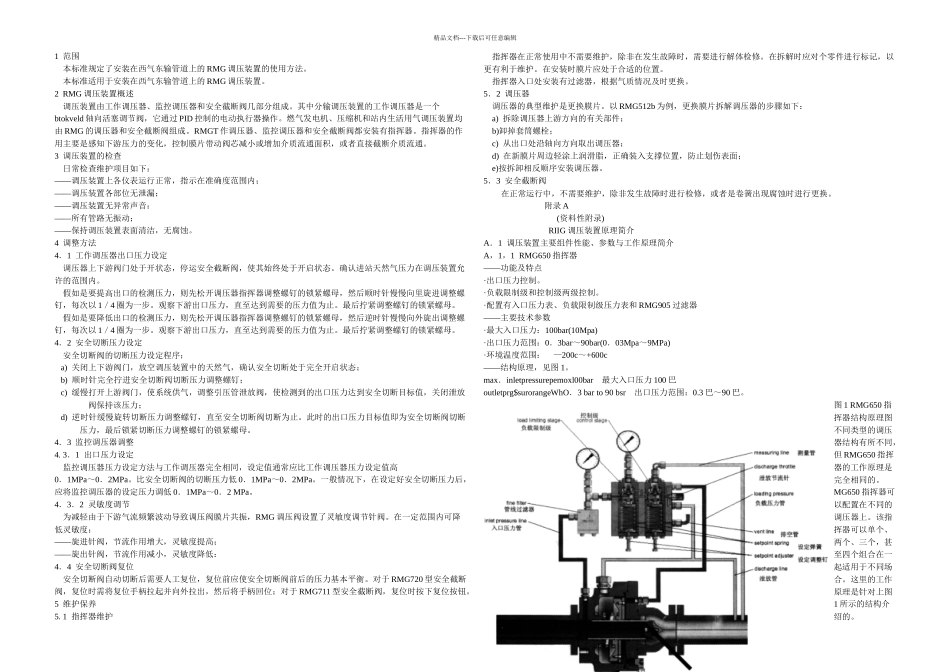

精品文档---下载后可任意编辑1 范围 本标准规定了安装在西气东输管道上的 RMG 调压装置的使用方法。 本标准适用于安装在西气东输管道上的 RMG 调压装置。2 RMG 调压装置概述 调压装置由工作调压器、监控调压器和安全截断阀几部分组成。其中分输调压装置的工作调压器是一个btokveld 轴向活塞调节阀，它通过 PID 控制的电动执行器操作。燃气发电机、压缩机和站内生活用气调压装置均由 RMG 的调压器和安全截断阀组成。RMGT 作调压器、监控调压器和安全截断阀都安装有指挥器。指挥器的作用主要是感知下游压力的变化，控制膜片带动阀芯减小或增加介质流通面积，或者直接截断介质流通。3 调压装置的检查 日常检查维护项目如下：——调压装置上各仪表运行正常，指示在准确度范围内；——调压装置各部位无泄漏；——调压装置无异常声音：——所有管路无振动；——保持调压装置表面清洁，无腐蚀。4 调整方法4．1 工作调压器出口压力设定 调压器上下游阀门处于开状态，停运安全截断阀，使其始终处于开启状态。确认进站天然气压力在调压装置允许的范围内。 假如是要提高出口的检测压力，则先松开调压器指挥器调整螺钉的锁紧螺母，然后顺时针慢慢向里旋进调整螺钉，每次以 1／4 圈为一步。观察下游出口压力，直至达到需要的压力值为止。最后拧紧调整螺钉的锁紧螺母。 假如是要降低出口的检测压力，则先松开调压器指挥器调整螺钉的锁紧螺母，然后逆时针慢慢向外旋出调整螺钉，每次以 1／4 圈为一步。观察下游出口压力，直至达到需要的压力值为止。最后拧紧调整螺钉的锁紧螺母。4．2 安全切断压力设定 安全切断阀的切断压力设定程序： a) 关闭上下游阀门，放空调压装置中的天然气，确认安全切断处于完全开启状态； b) 顺时针完全拧进安全切断阀切断压力调整螺钉； c) 缓慢打开上游阀门，使系统供气，调整引压管泄放阀，使检测到的出口压力达到安全切断目标值，关闭泄放阀保持该压力； d) 逆时针缓慢旋转切断压力调整螺钉，直至安全切断阀切断为止。此时的出口压力目标值即为安全切断阀切断压力，最后锁紧切断压力调整螺钉的锁紧螺母。4．3 监控调压器调整4. 3．1 出口压力设定 监控调压器压力设定方法与工作调压器完全相同，设定值通常应比工作调压器压力设定值高0．1MPa～0．2MPa。比安全切断阀的切断压力低 0．1MPa～0．2MPa。一般情况下，在设定好安全切断压力后，应将监控调压器的设定压力调低 0．1MPa～0．2 MP...
