SBR工艺污水厂计算书VIP专享

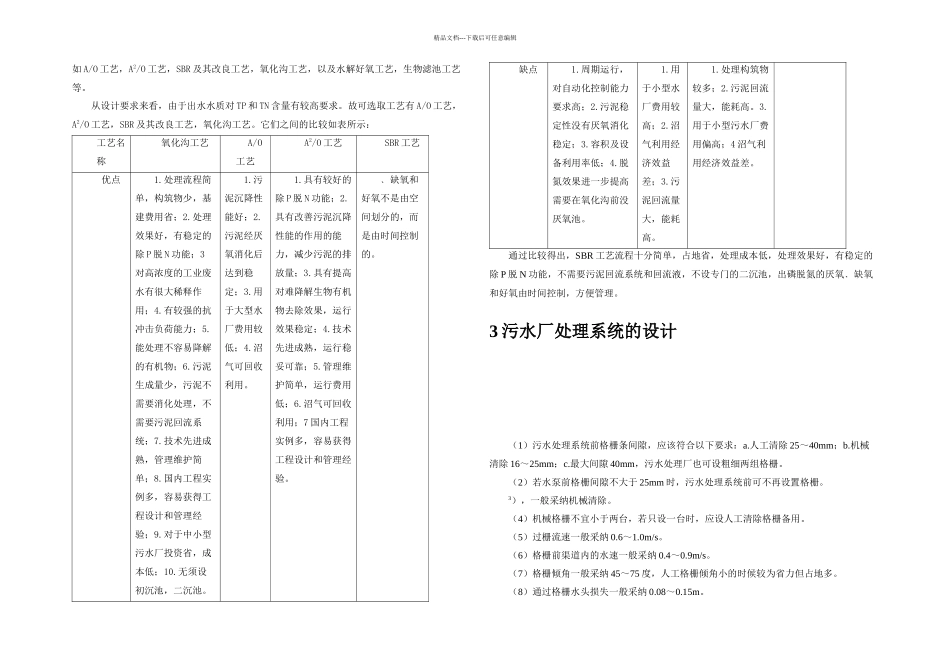

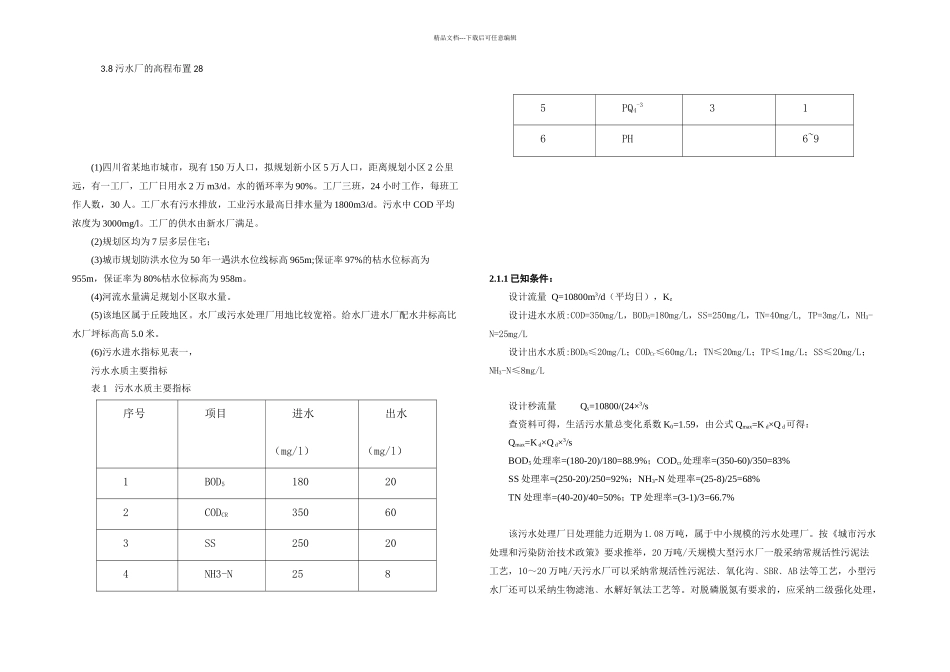

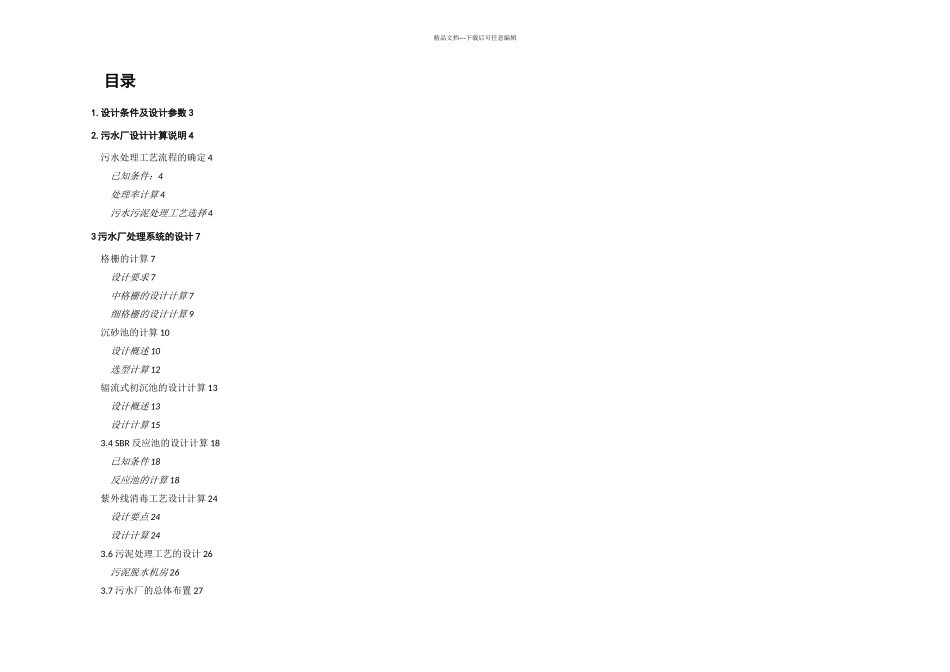

精品文档---下载后可任意编辑目录1.设计条件及设计参数 32.污水厂设计计算说明 4污水处理工艺流程的确定 4已知条件：4处理率计算 4污水污泥处理工艺选择 43 污水厂处理系统的设计 7格栅的计算 7设计要求 7中格栅的设计计算 7细格栅的设计计算 9沉砂池的计算 10设计概述 10选型计算 12辐流式初沉池的设计计算 13设计概述 13设计计算 153.4 SBR 反应池的设计计算 18已知条件 18反应池的计算 18紫外线消毒工艺设计计算 24设计要点 24设计计算 243.6 污泥处理工艺的设计 26污泥脱水机房 263.7 污水厂的总体布置 27精品文档---下载后可任意编辑3.8 污水厂的高程布置 28(1)四川省某地市城市，现有 150 万人口，拟规划新小区 5 万人口，距离规划小区 2 公里远，有一工厂，工厂日用水 2 万 m3/d。水的循环率为 90%。工厂三班，24 小时工作，每班工作人数，30 人。工厂水有污水排放，工业污水最高日排水量为 1800m3/d。污水中 COD 平均浓度为 3000mg/l。工厂的供水由新水厂满足。(2)规划区均为 7 层多层住宅；(3)城市规划防洪水位为 50 年一遇洪水位线标高 965m;保证率 97%的枯水位标高为955m，保证率为 80%枯水位标高为 958m。(4)河流水量满足规划小区取水量。(5)该地区属于丘陵地区。水厂或污水处理厂用地比较宽裕。给水厂进水厂配水井标高比水厂坪标高高 5.0 米。(6)污水进水指标见表一，污水水质主要指标表 1 污水水质主要指标序号项目进水（mg/l）出水（mg/l）1BOD5180202CODCR350603SS250204NH3-N2585PQ4-3316PH6~92.1.1 已知条件：设计流量 Q=10800m3/d（平均日），Kz设计进水水质:COD=350mg/L，BOD5=180mg/L，SS=250mg/L，TN=40mg/L, TP=3mg/L，NH3-N=25mg/L设计出水水质:BOD5≤20mg/L；CODCr≤60mg/L；TN≤20mg/L；TP≤1mg/L；SS≤20mg/L；NH3-N≤8mg/L设计秒流量 Qs=10800/(24×3/s查资料可得，生活污水量总变化系数 K0=1.59，由公式 Qmax=K d×Q d可得：Qmax=K d×Q d×3/s BOD5处理率=(180-20)/180=88.9%；CODcr处理率=(350-60)/350=83%SS 处理率=(250-20)/250=92%；NH3-N 处理率=(25-8)/25=68%TN 处理率=(40-20)/40=50%；TP 处理率=(3-1)/3=66.7%该污水处理厂日处理能力近期为 1.08 万吨，属于中小规模的污水处理厂。按《城市污水处理和污染防治技术政策》要求推举，20 万吨/天规模大型污水厂一般采纳常规活性污泥法工艺，10～20 万吨/天污水厂可以采纳常规活...
