SGE继电保护装置说明书A

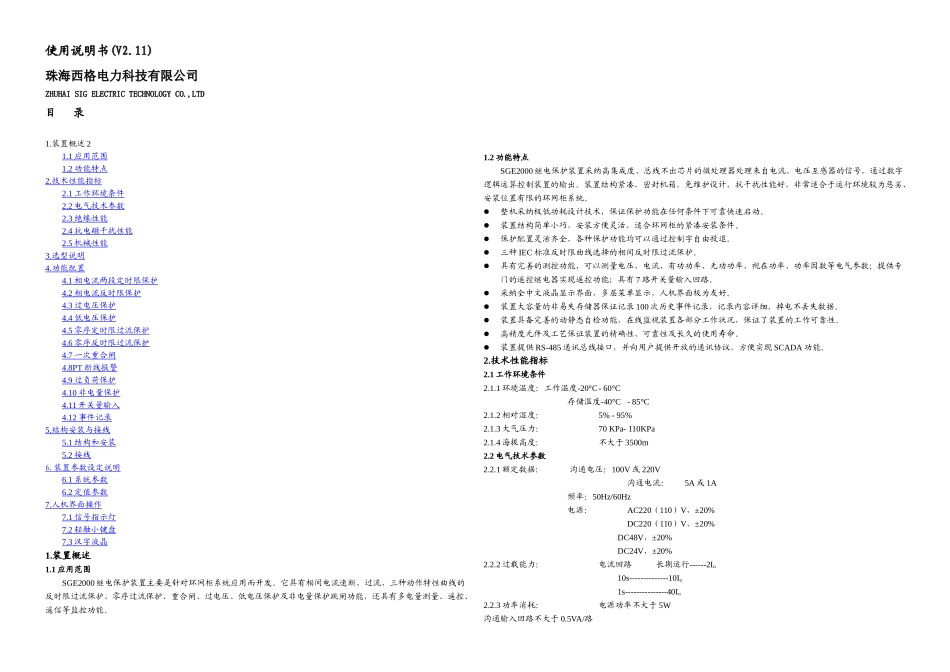

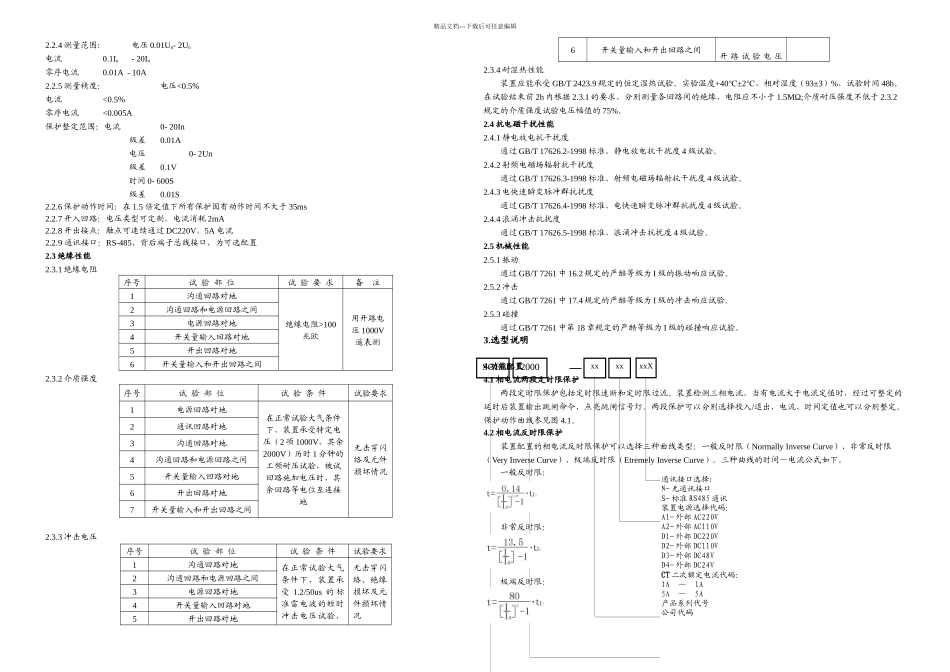

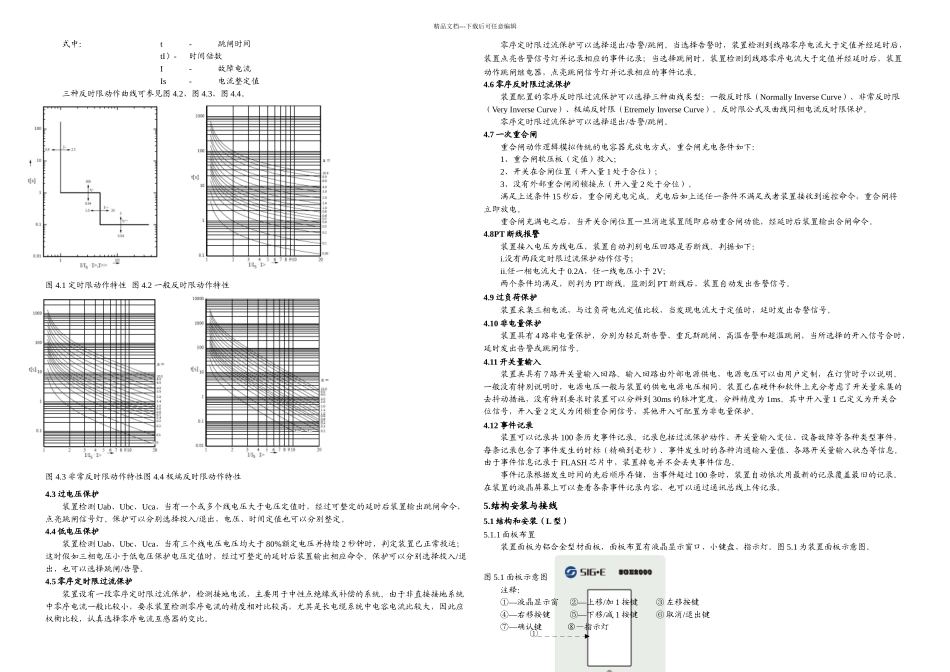

使用使用说明书说明书(V2.11)(V2.11)珠海西格电力科技有限公司珠海西格电力科技有限公司ZHUHAI SIG ELECTRIC TECHNOLOGY CO.,LTDZHUHAI SIG ELECTRIC TECHNOLOGY CO.,LTD目 录1.装置概述 21.1 应用范围 1.2 功能特点 2. 技术性能指标 2.1 工作环境条件 2.2 电气技术参数 2.3 绝缘性能 2.4 抗电磁干扰性能 2.5 机械性能 3. 选型说明 4. 功能配置 4.1 相电流两段定时限保护 4.2 相电流反时限保护 4.3 过电压保护 4.4 低电压保护 4.5 零序定时限过流保护 4.6 零序反时限过流保护 4.7 一次重合闸 4.8PT 断线报警 4.9 过负荷保护 4.10 非电量保护 4.11 开关量输入 4.12 事件记录 5. 结构安装与接线 5.1 结构和安装 5.2 接线 6. 装置参数设定说明 6.1 系统参数 6.2 定值参数 7. 人机界面操作 7.1 信号指示灯 7.2 轻触小键盘 7.3 汉字液晶 1.装置概述1.1 应用范围SGE2000 继电保护装置主要是针对环网柜系统应用而开发。它具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能，还具有多电量测量、遥控、遥信等监控功能。1.2 功能特点SGE2000 继电保护装置采纳高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号，通过数字逻辑运算控制装置的输出。装置结构紧凑，密封机箱，免维护设计，抗干扰性能好，非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。整机采纳极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。三种 IEC 标准反时限曲线选择的相间反时限过流保护。具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；具有 7 路开关量输入回路。采纳全中文液晶显示界面，多层菜单显示，人机界面极为友好。装置大容量的非易失存储器保证记录 100 次历史事件记录，记录内容详细，掉电不丢失数据。装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。装置提供 RS-485 通讯总线接口，并向用户提供开放的通讯协议，方便实现 SCADA 功能。2....
