各钢种退火工艺及退后组织

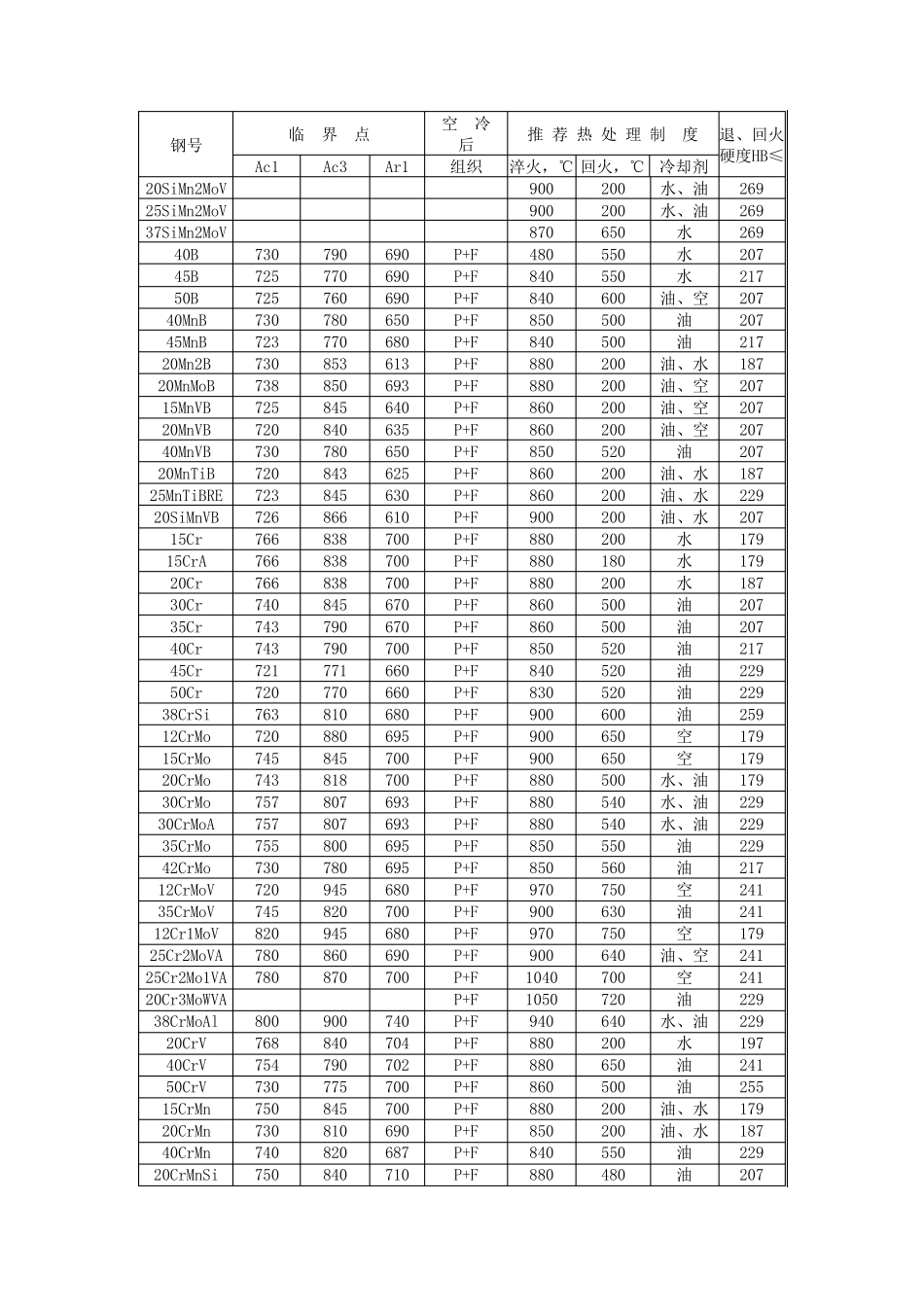

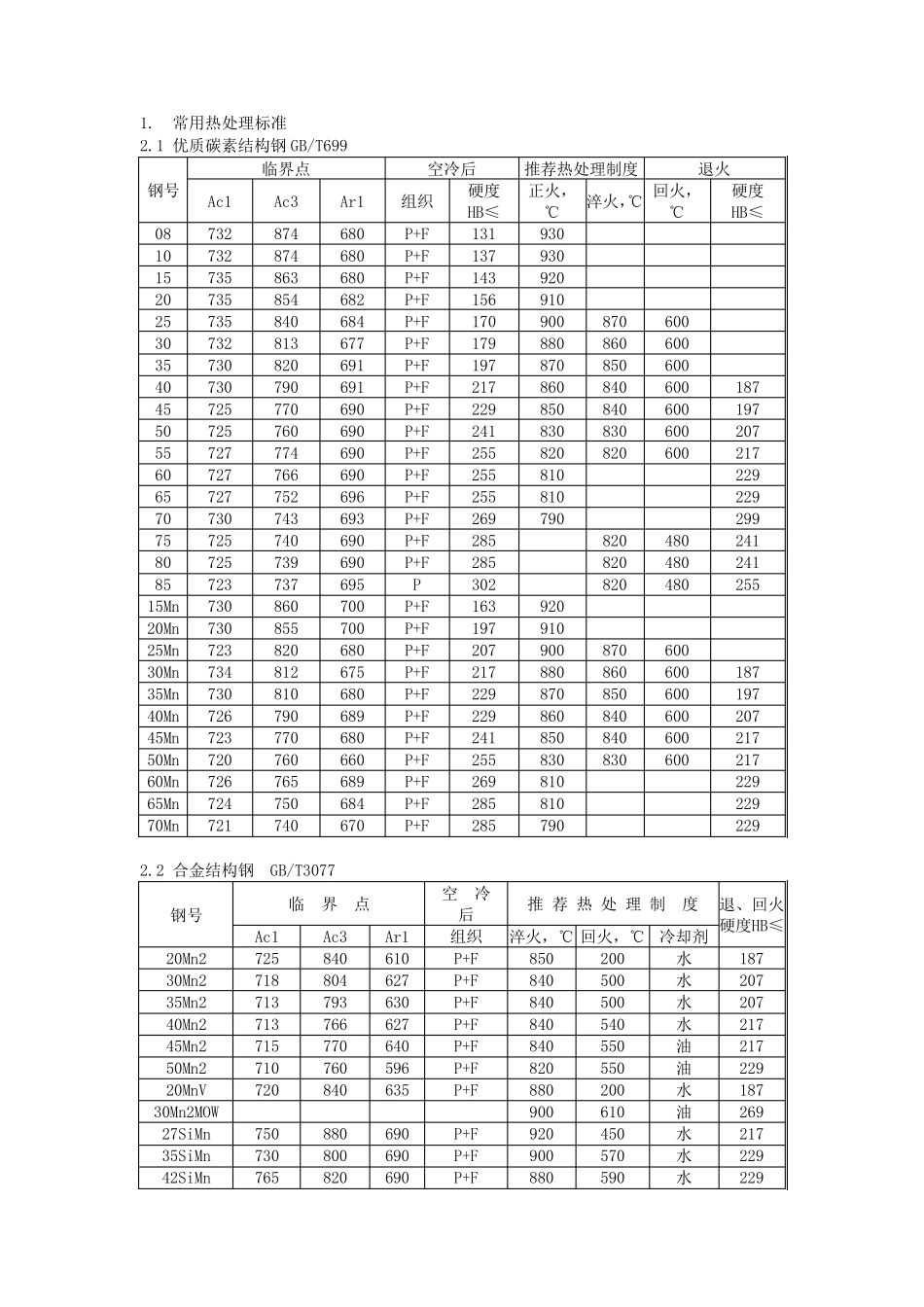

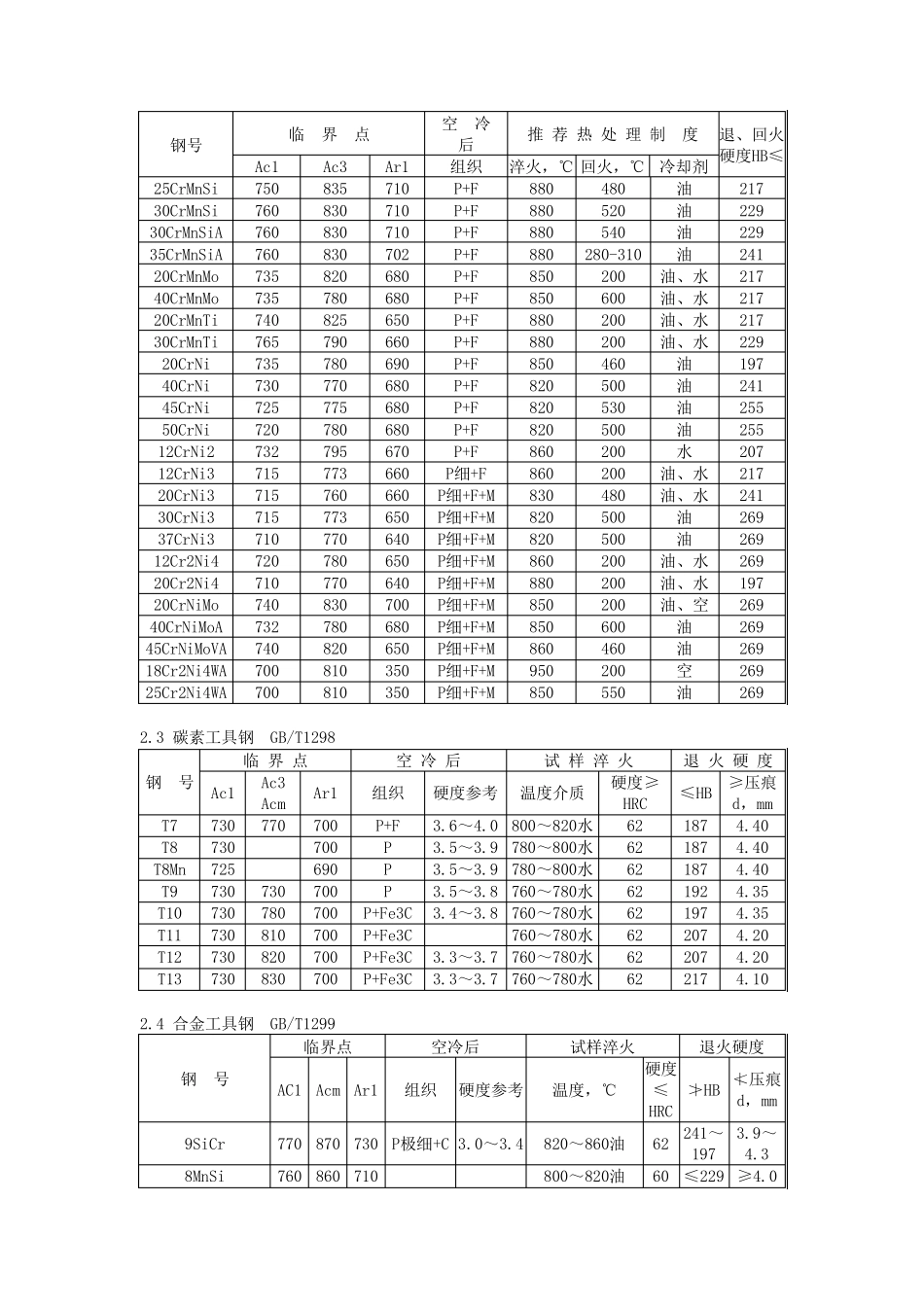

1. 常用热处理标准 2.1 优质碳素结构钢GB/T699 钢号 临界点 空冷后 推荐热处理制度 退火 Ac1 Ac3 Ar1 组织 硬度 HB≤ 正火， ℃ 淬火，℃ 回火， ℃ 硬度 HB≤ 08 732 874 680 P+F 131 930 10 732 874 680 P+F 137 930 15 735 863 680 P+F 143 920 20 735 854 682 P+F 156 910 25 735 840 684 P+F 170 900 870 600 30 732 813 677 P+F 179 880 860 600 35 730 820 691 P+F 197 870 850 600 40 730 790 691 P+F 217 860 840 600 187 45 725 770 690 P+F 229 850 840 600 197 50 725 760 690 P+F 241 830 830 600 207 55 727 774 690 P+F 255 820 820 600 217 60 727 766 690 P+F 255 810 229 65 727 752 696 P+F 255 810 229 70 730 743 693 P+F 269 790 299 75 725 740 690 P+F 285 820 480 241 80 725 739 690 P+F 285 820 480 241 85 723 737 695 P 302 820 480 255 15Mn 730 860 700 P+F 163 920 20Mn 730 855 700 P+F 197 910 25Mn 723 820 680 P+F 207 900 870 600 30Mn 734 812 675 P+F 217 880 860 600 187 35Mn 730 810 680 P+F 229 870 850 600 197 40Mn 726 790 689 P+F 229 860 840 600 207 45Mn 723 770 680 P+F 241 850 840 600 217 50Mn 720 760 660 P+F 255 830 830 600 217 60Mn 726 765 689 P+F 269 810 229 65Mn 724 750 684 P+F 285 810 229 70Mn 721 740 670 P+F 285 790 229 2.2 合金结构钢 GB/T3077 钢号 临 界 点 空 冷 后 推 荐 热 处 理 制 度 退、回火硬度HB≤ Ac1 Ac3 Ar1 组织 淬火，℃ 回火，℃ 冷却剂 20Mn2 725 840 610 P+F 850 200 水 187 30Mn2 718 804 627 P+F 840 500 水 207 35Mn2 713 793 630 P+F 840 500 水 207 40Mn2 713 766 627 P+F 840 540 水 217 45Mn2 715 770 640 P+F 840 550 油 217 50Mn2 710 760 596 P+F 820 550 油 229 20MnV 720 840 635 P+F 880 200 水 187 30Mn2MOW 900 610 油 269 27SiMn 750 880 690 P+F 920 450 水 217 35SiMn 730 800 690 P+F 900 570 水 229 42SiMn 765 820 690...
