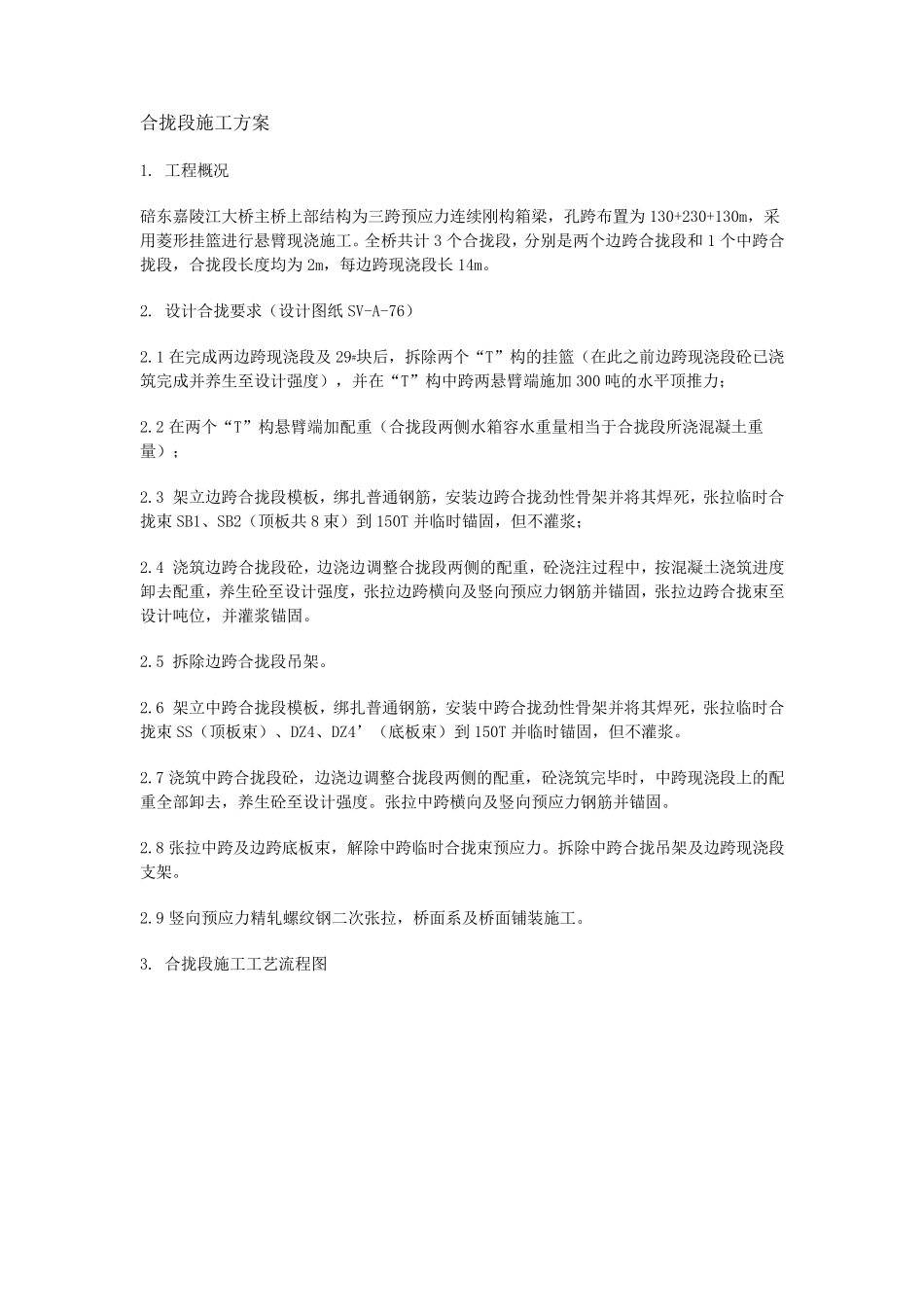

合 拢 段 施 工 方 案 1. 工 程 概 况 碚 东 嘉 陵 江 大 桥 主 桥 上 部 结 构 为 三 跨 预 应 力 连 续 刚 构 箱 梁 ， 孔 跨 布 置 为 130+230+130m， 采用 菱 形 挂 篮 进 行 悬 臂 现 浇 施 工 。 全 桥 共 计 3 个 合 拢 段 ， 分 别 是 两 个 边 跨 合 拢 段 和 1 个 中 跨 合拢 段 ， 合 拢 段 长 度 均 为 2m， 每 边 跨 现 浇 段 长 14m。 2. 设 计 合 拢 要 求 （ 设 计 图 纸 SV-A-76） 2.1 在 完 成 两 边 跨 现 浇 段 及 29#块 后 ， 拆 除 两 个 “ T” 构 的 挂 篮 （ 在 此 之 前 边 跨 现 浇 段 砼 已 浇筑 完 成 并 养 生 至 设 计 强 度 ） ， 并 在 “ T” 构 中 跨 两 悬 臂 端 施 加 300 吨 的 水 平 顶 推 力 ； 2.2 在 两 个 “ T” 构 悬 臂 端 加 配 重 （ 合 拢 段 两 侧 水 箱 容 水 重 量 相 当 于 合 拢 段 所 浇 混 凝 土 重量 ） ； 2.3 架 立 边 跨 合 拢 段 模 板 ， 绑 扎 普 通 钢 筋 ， 安 装 边 跨 合 拢 劲 性 骨架 并 将其焊死， 张拉临时合拢 束SB1、SB2（ 顶 板 共 8 束） 到150T 并 临时锚固， 但不灌浆； 2.4 浇 筑 边 跨 合 拢 段 砼 ， 边 浇 边 调整合 拢 段 两 侧 的 配 重 ， 砼 浇 注过程 中 ， 按混 凝 土 浇 筑 进 度卸去配 重 ， 养 生 砼 至 设 计 强 度 ， 张拉边 跨 横向及 竖向预 应 力 钢 筋 并 锚固， 张拉边 跨 合 拢 束至设 计 吨 位， 并 灌浆锚固。 2.5 拆 除 边 跨 合 拢 段 吊架 。 2.6 架 立 中 跨 合 拢 段 模 板 ， 绑 扎 普 通 钢 筋 ， 安 装 中 跨 合 拢 劲 性 骨架 并 将其焊死， 张拉临时合拢 束SS（ 顶 板 束） 、DZ4、DZ4’（ 底板 束） 到150T 并 临时锚固， 但不灌浆。 2.7 浇 筑 中 跨 合 拢 段 砼 ， 边 浇 边 调整合 拢 段 两 侧 的 配 重 ， 砼 浇 筑 完 毕 时， 中 跨 现 浇 段 上 的 配重 全 部 卸去， 养 生 砼 至 设 计 强 度 。 张拉中 跨 横向及 竖向预 应 力 钢 筋 并 锚固。 2.8...
