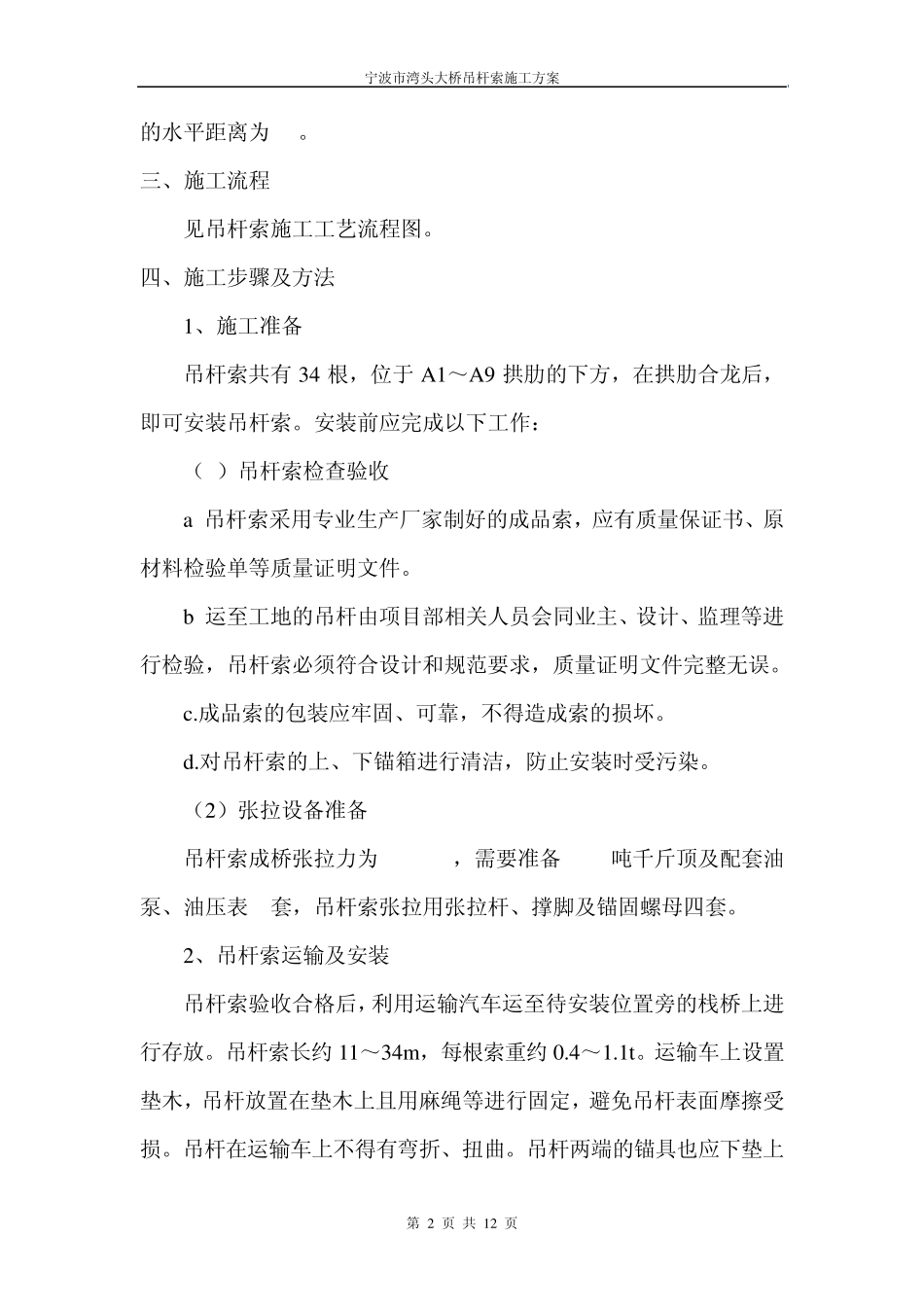

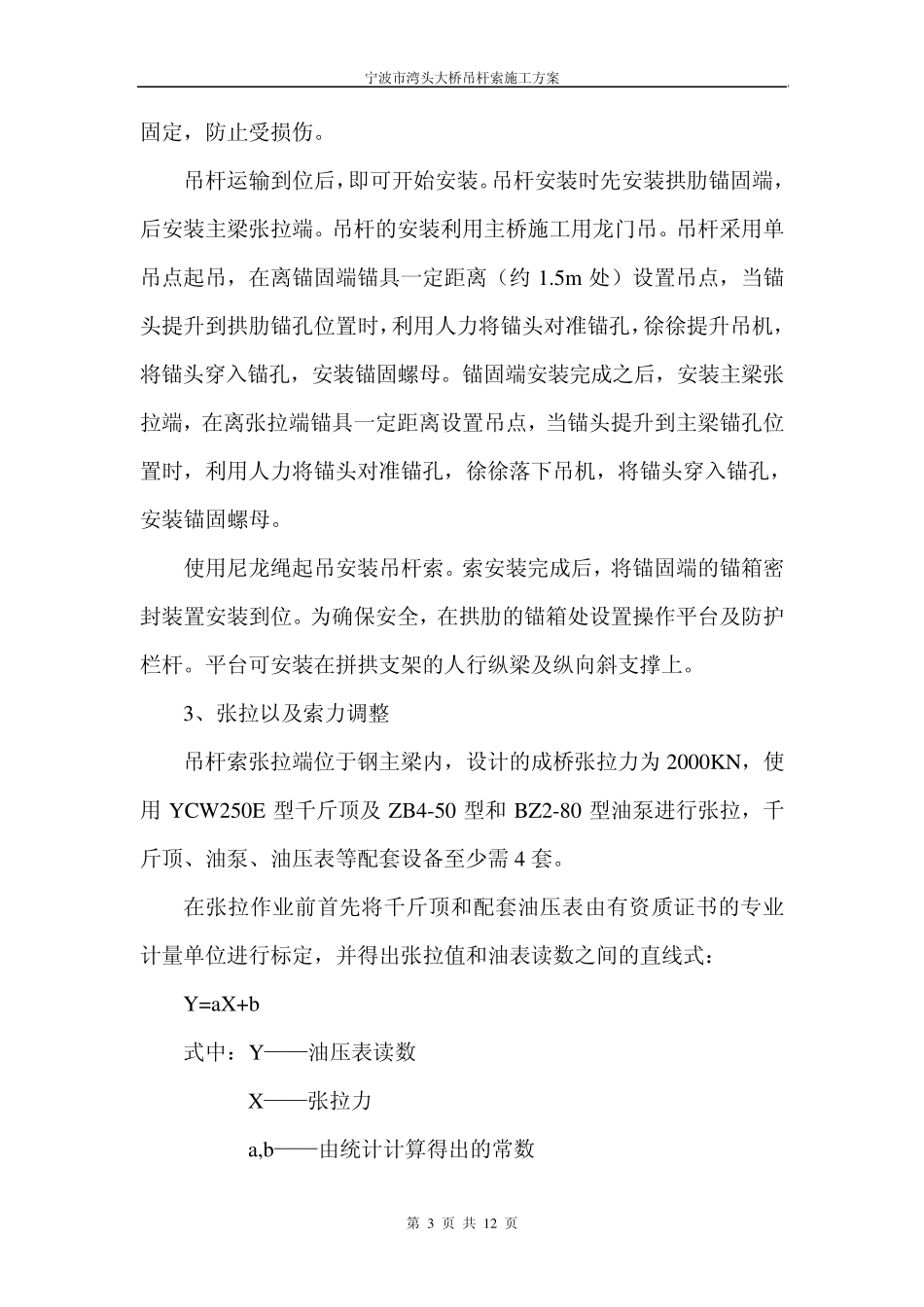

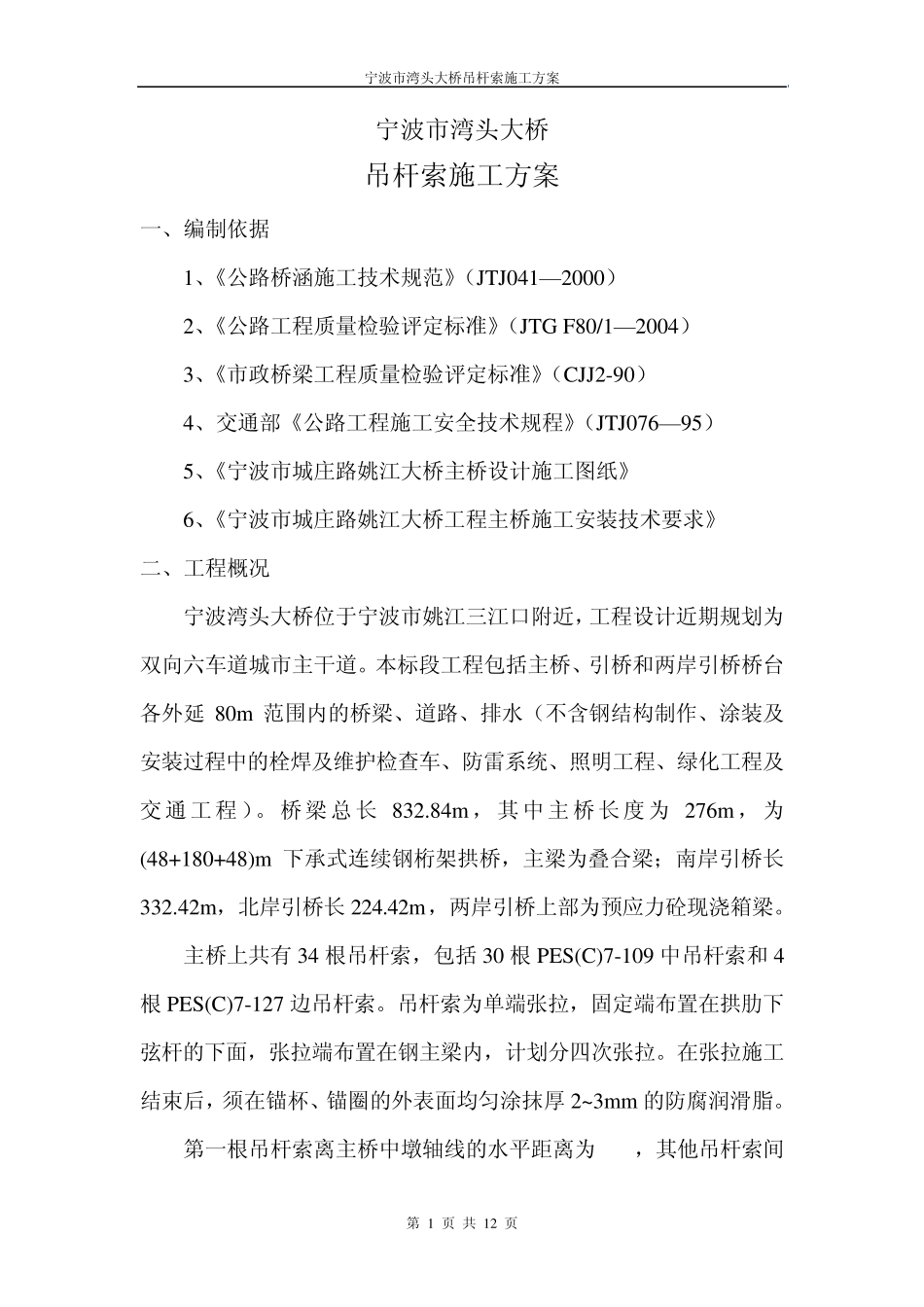

宁波市湾头大桥吊杆索施工方案 第 1 页 共 12 页 宁波市湾头大桥 吊杆索施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041—2000） 2、《公路工程质量检验评定标准》（JTG F80/1—2004） 3、《市政桥梁工程质量检验评定标准》（CJJ2-90） 4、交通部《公路工程施工安全技术规程》（JTJ076—95） 5、《宁波市城庄路姚江大桥主桥设计施工图纸》 6、《宁波市城庄路姚江大桥工程主桥施工安装技术要求》 二、工程概况 宁波湾头大桥位于宁波市姚江三江口附近，工程设计近期规划为双向六车道城市主干道。本标段工程包括主桥、引桥和两岸引桥桥台各外延 80m 范围内的桥梁、道路、排水（不含钢结构制作、涂装及安装过程中的栓焊及维护检查车、防雷系统、照明工程、绿化工程及交 通 工程 ）。 桥梁 总 长 832.84m ， 其 中 主 桥长 度 为 276m， 为(48+180+48)m 下承式连续钢桁架拱桥，主梁为叠合梁；南岸引桥长332.42m，北岸引桥长 224.42m，两岸引桥上部为预应力砼现浇箱梁。 主桥上共有 34 根吊杆索，包括 30 根 PES(C)7-109 中吊杆索和 4根 PES(C)7-127 边吊杆索。吊杆索为单端张拉，固定端布置在拱肋下弦杆的下面，张拉端布置在钢主梁内，计划分四次张拉。在张拉施工结束后，须在锚杯、锚圈的外表面均匀涂抹厚 2~3mm 的防腐润滑脂。 第一根吊杆索离主桥中墩轴线的水平距离为 18m，其他吊杆索间宁波市湾头大桥吊杆索施工方案 第 2 页 共 12 页 的水平距离为9m。 三、施工流程 见吊杆索施工工艺流程图。 四、施工步骤及方法 1、施工准备 吊杆索共有 34 根，位于 A1～A9 拱肋的下方，在拱肋合龙后，即可安装吊杆索。安装前应完成以下工作： （1）吊杆索检查验收 a.吊杆索采用专业生产厂家制好的成品索，应有质量保证书、原材料检验单等质量证明文件。 b.运至工地的吊杆由项目部相关人员会同业主、设计、监理等进行检验，吊杆索必须符合设计和规范要求，质量证明文件完整无误。 c.成品索的包装应牢固、可靠，不得造成索的损坏。 d.对吊杆索的上、下锚箱进行清洁，防止安装时受污染。 （2）张拉设备准备 吊杆索成桥张拉力为2000KN，需要准备 250吨千斤顶及配套油泵、油压表 4套，吊杆索张拉用张拉杆、撑脚及锚固螺母四套。 2、吊杆索运输及安装 吊杆索验收合格后，利用运输汽车运至待安装位置旁的栈桥上进行存放。吊杆索长约 11～34m，每根索重约 0.4～1.1t。运...
