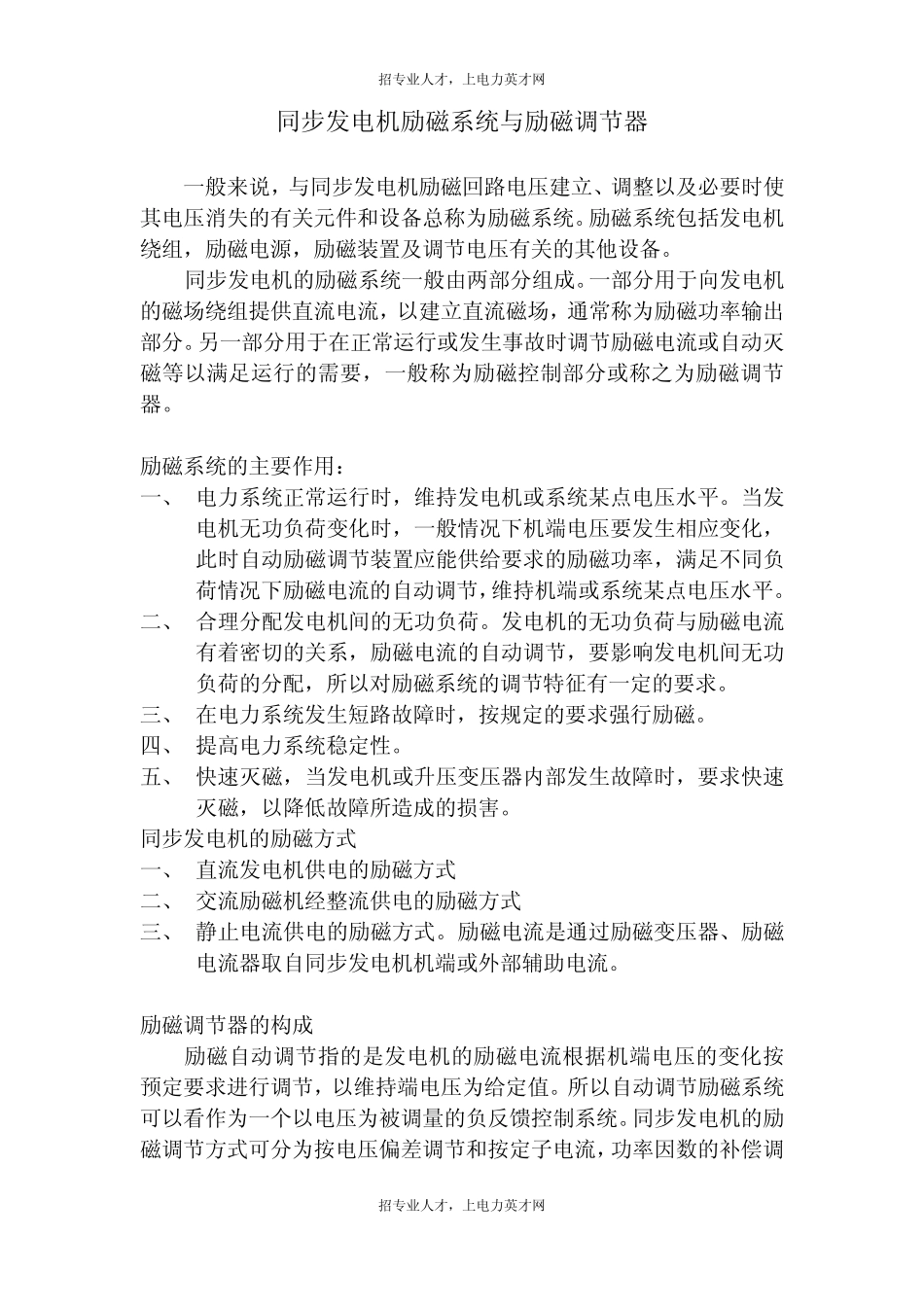

招专业人才,上电力英才网 招专业人才,上电力英才网 同步发电机励磁系统与励磁调节器 一般来说,与同步发电机励磁回路电压建立、调整以及必要时使其电压消失的有关元件和设备总称为励磁系统。励磁系统包括发电机绕组,励磁电源,励磁装置及调节电压有关的其他设备。 同步发电机的励磁系统一般由两部分组成。一部分用于向发电机的磁场绕组提供直流电流,以建立直流磁场,通常称为励磁功率输出部分。另一部分用于在正常运行或发生事故时调节励磁电流或自动灭磁等以满足运行的需要,一般称为励磁控制部分或称之为励磁调节器。 励磁系统的主要作用: 一、 电力系统正常运行时,维持发电机或系统某点电压水平。当发电机无功负荷变化时,一般情况下机端电压要发生相应变化,此时自动励磁调节装置应能供给要求的励磁功率,满足不同负荷情况下励磁电流的自动调节,维持机端或系统某点电压水平。 二、 合理分配发电机间的无功负荷。发电机的无功负荷与励磁电流有着密切的关系,励磁电流的自动调节,要影响发电机间无功负荷的分配,所以对励磁系统的调节特征有一定的要求。 三、 在电力系统发生短路故障时,按规定的要求强行励磁。 四、 提高电力系统稳定性。 五、 快速灭磁,当发电机或升压变压器内部发生故障时,要求快速灭磁,以降低故障所造成的损害。 同步发电机的励磁方式 一、 直流发电机供电的励磁方式 二、 交流励磁机经整流供电的励磁方式 三、 静止电流供电的励磁方式。励磁电流是通过励磁变压器、励磁电流器取自同步发电机机端或外部辅助电流。 励磁调节器的构成 励磁自动调节指的是发电机的励磁电流根据机端电压的变化按预定要求进行调节,以维持端电压为给定值。所以自动调节励磁系统可以看作为一个以电压为被调量的负反馈控制系统。同步发电机的励磁调节方式可分为按电压偏差调节和按定子电流,功率因数的补偿调招专业人才,上电力英才网 招专业人才,上电力英才网 节两种。下面主要介绍按电压偏差调节方式。 Vf ∽ IL YH VR klVf 给定值 V2 △V 励磁调节器基本方框图 为了调节同步发电机的端电压Vf,, 应测量端电压的变化值。为了便于测量,设置了端电压变换机构,这样量测机构的输出电压 klVf和 Vf 成正比例。比较综合点的合成差电压△V=V2-klVf 当端电压偏高时,△V 为负,端电压偏低时,△V 为正。放大机构按照△V 的大小和方向进行放大,通过执行机构使励磁电流向相应方向调整,从而控制发...
