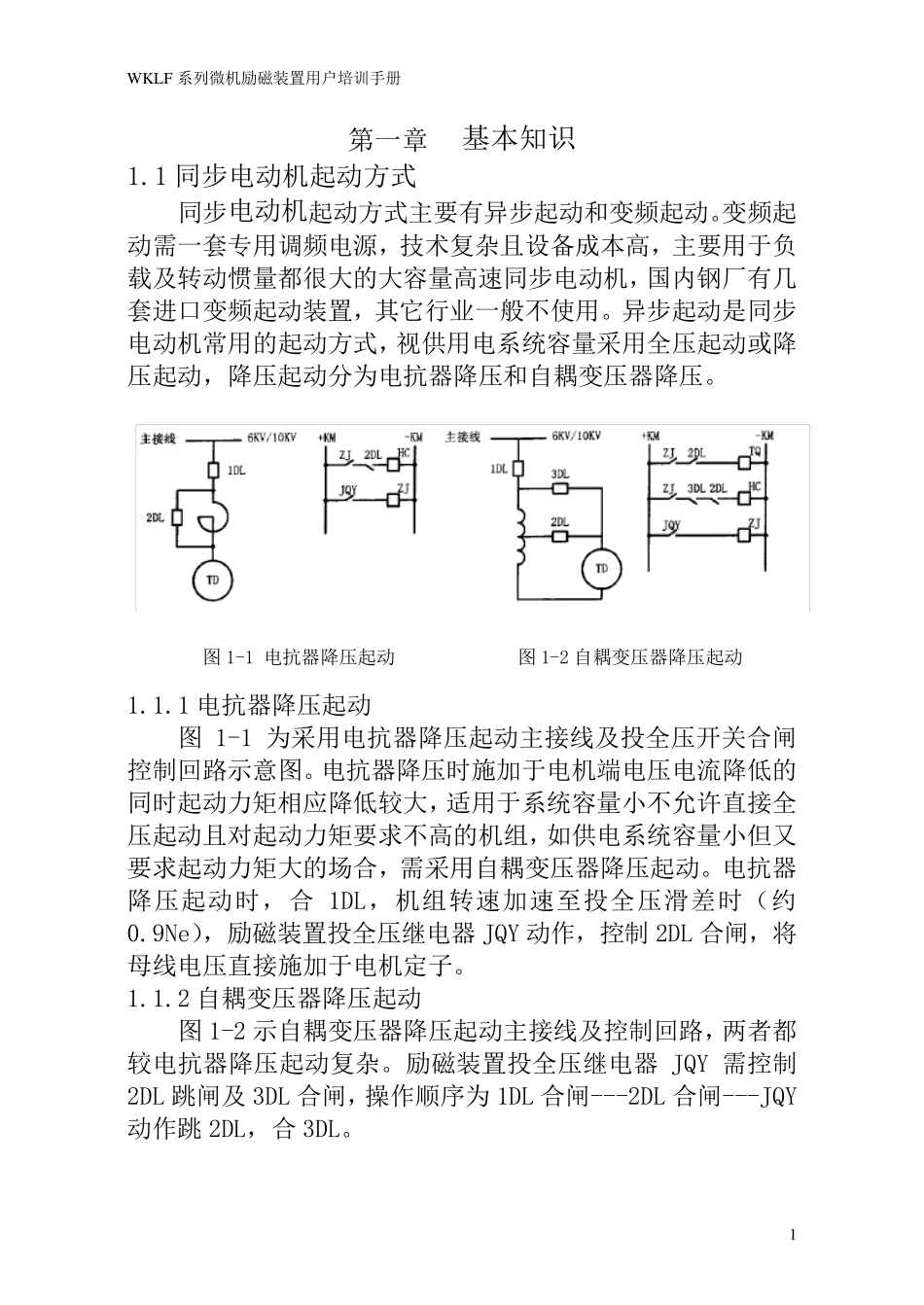

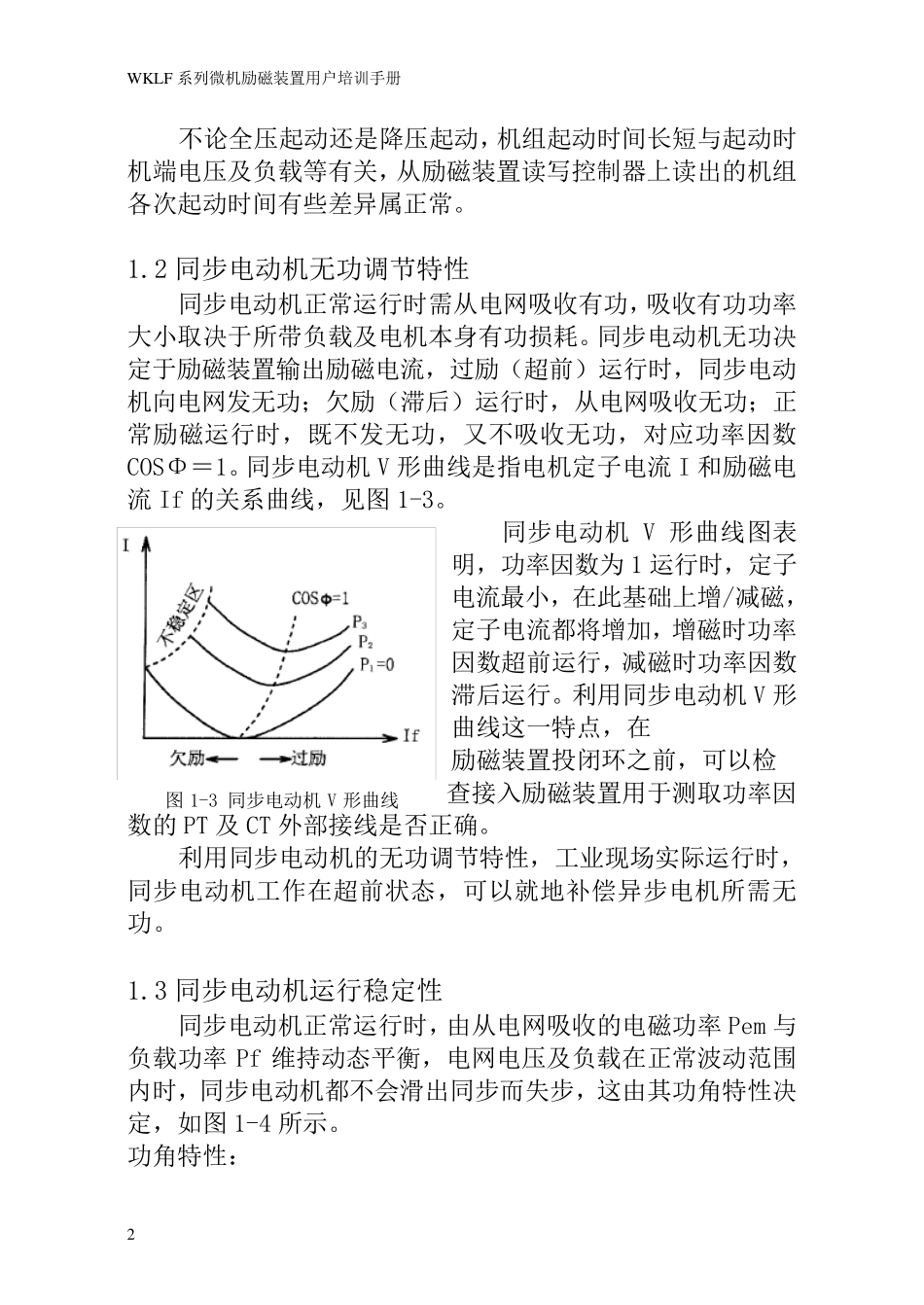

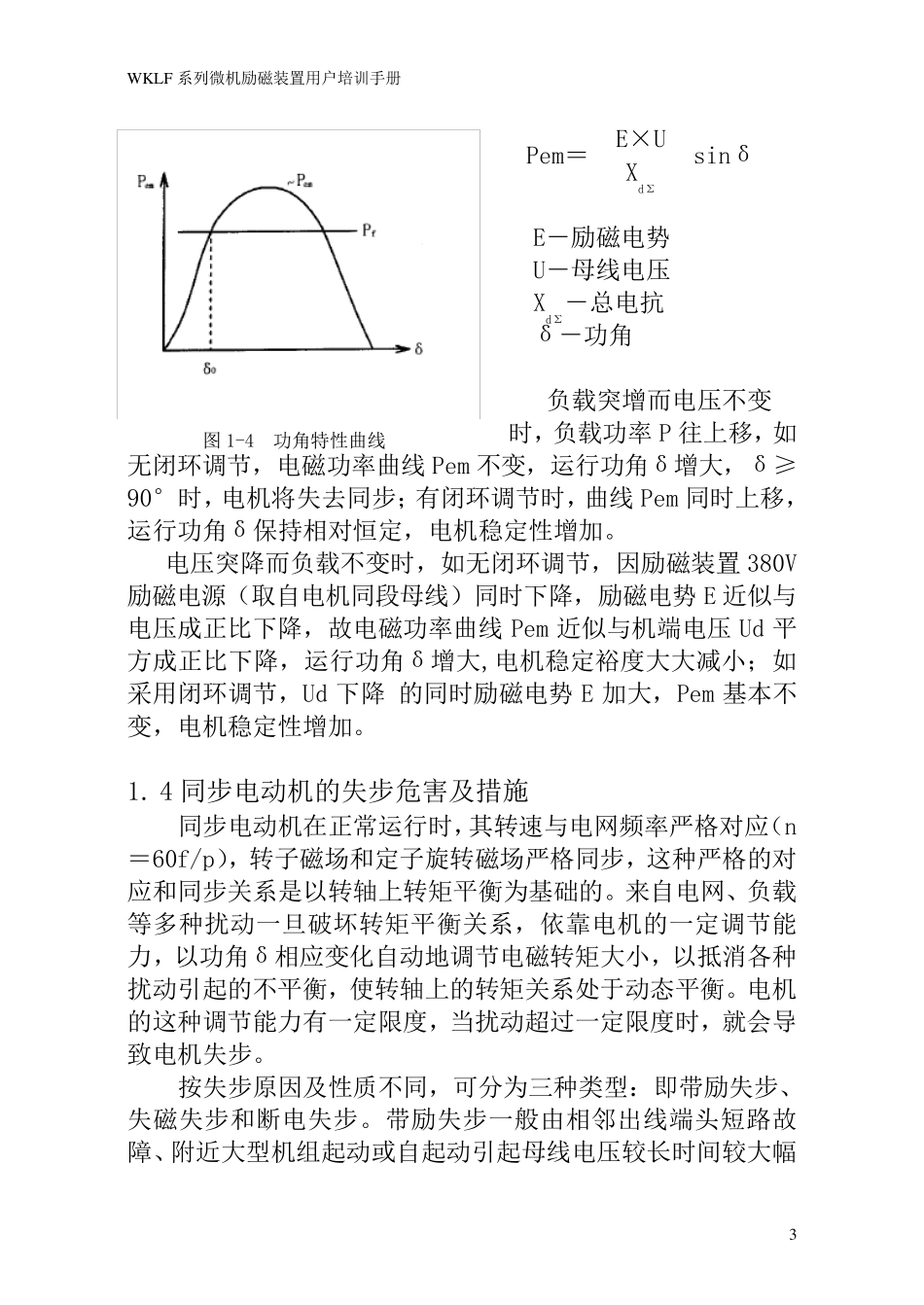

W KLF 系列微机励磁装置用户培训手册 1 第一章 基本知识 1.1 同步电动机起动方式 同步电动机起动方式主要有异步起动和变频起动。变频起动需一套专用调频电源，技术复杂且设备成本高，主要用于负载及转动惯量都很大的大容量高速同步电动机，国内钢厂有几套进口变频起动装置，其它行业一般不使用。异步起动是同步电动机常用的起动方式，视供用电系统容量采用全压起动或降压起动，降压起动分为电抗器降压和自耦变压器降压。 图 1-1 电抗器降压起动 图 1-2 自耦变压器降压起动 1.1.1 电抗器降压起动 图 1-1 为采用电抗器降压起动主接线及投全压开关合闸控制回路示意图。电抗器降压时施加于电机端电压电流降低的同时起动力矩相应降低较大，适用于系统容量小不允许直接全压起动且对起动力矩要求不高的机组，如供电系统容量小但又要求起动力矩大的场合，需采用自耦变压器降压起动。电抗器降压起动时，合 1DL，机组转速加速至投全压滑差时（约0.9Ne），励磁装置投全压继电器 JQY 动作，控制 2DL 合闸，将母线电压直接施加于电机定子。 1.1.2 自耦变压器降压起动 图 1-2 示自耦变压器降压起动主接线及控制回路，两者都较电抗器降压起动复杂。励磁装置投全压继电器 JQY 需控制2DL 跳闸及 3DL 合闸，操作顺序为 1DL 合闸---2DL 合闸---JQY动作跳 2DL，合 3DL。 W KLF 系列微机励磁装置用户培训手册 2 不论全压起动还是降压起动，机组起动时间长短与起动时机端电压及负载等有关，从励磁装置读写控制器上读出的机组各次起动时间有些差异属正常。 1.2 同步电动机无功调节特性 同步电动机正常运行时需从电网吸收有功，吸收有功功率大小取决于所带负载及电机本身有功损耗。同步电动机无功决定于励磁装置输出励磁电流，过励（超前）运行时，同步电动机向电网发无功；欠励（滞后）运行时，从电网吸收无功；正常励磁运行时，既不发无功，又不吸收无功，对应功率因数COSΦ＝1。同步电动机V 形曲线是指电机定子电流I 和励磁电流If 的关系曲线，见图 1-3。 同步电动机V 形曲线图表明，功率因数为 1 运行时，定子电流最小，在此基础上增/减磁，定子电流都将增加，增磁时功率因数超前运行，减磁时功率因数滞后运行。利用同步电动机V 形曲线这一特点，在 励磁装置投闭环之前，可以检 图 1-3 同步电动机V 形曲线 查接入励磁装置用于测取功率因数的PT 及CT 外部接线是否正确。 利用同步电动机的无功调节特性...
